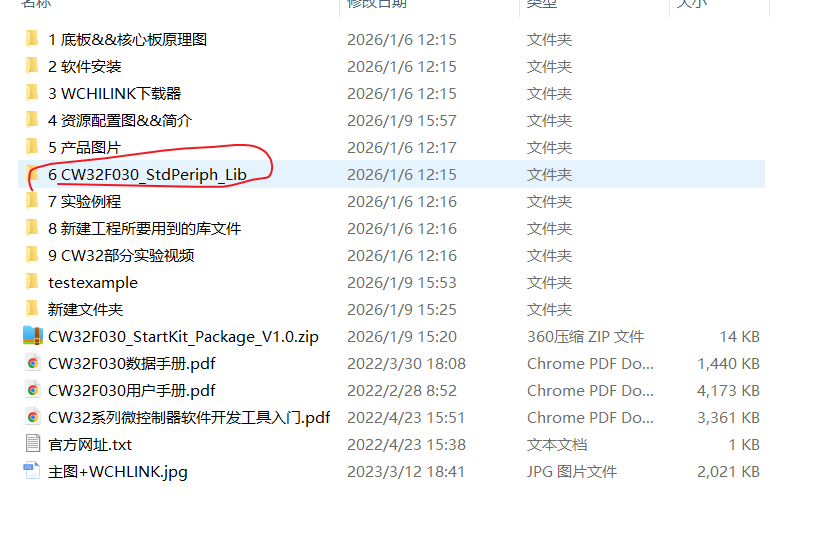

資料下載：

https://telesky.yuque.com/bdys8w/01/zr02y6vd0r7mnzcl?singleDoc#

參考倉庫:

https://gitee.com/Armink/SFUD

一、程序分析

硬件總線映射（引腳與時鐘的“避坑點”）

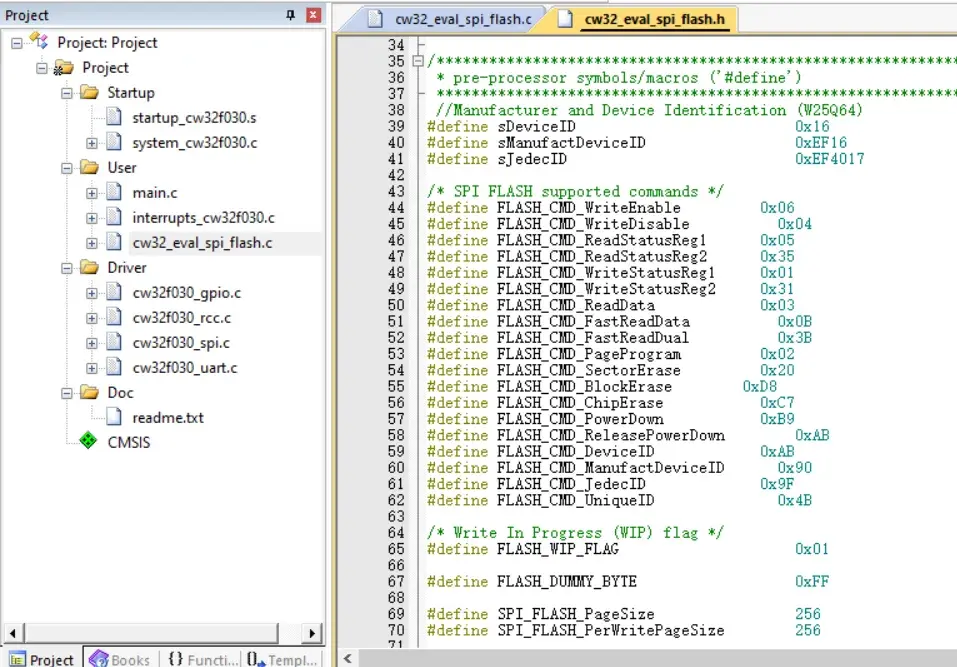

#define FLASH_SPIx                CW_SPI2
// 注意：CW32 中 SPI1 在 APB2 總線，而 SPI2 通常掛載在 APB1 總線上！
#define FLASH_SPI_CLK             RCC_APB1_PERIPH_SPI2
#define FLASH_SPI_APBClkENx       RCC_APBPeriphClk_Enable1 // 改為 APB1 的時鐘使能
//SPIx GPIO 統一修改為 GPIOB 及對應的引腳
#define FLASH_SPI_SCK_GPIO_CLK    RCC_AHB_PERIPH_GPIOB
#define FLASH_SPI_SCK_GPIO_PORT   CW_GPIOB
#define FLASH_SPI_SCK_GPIO_PIN    GPIO_PIN_10
#define FLASH_SPI_MISO_GPIO_CLK   RCC_AHB_PERIPH_GPIOB
#define FLASH_SPI_MISO_GPIO_PORT  CW_GPIOB
#define FLASH_SPI_MISO_GPIO_PIN   GPIO_PIN_14
#define FLASH_SPI_MOSI_GPIO_CLK   RCC_AHB_PERIPH_GPIOB
#define FLASH_SPI_MOSI_GPIO_PORT  CW_GPIOB
#define FLASH_SPI_MOSI_GPIO_PIN   GPIO_PIN_15
// CS引腳修改為 PB12
#define FLASH_SPI_CS_GPIO_CLK     RCC_AHB_PERIPH_GPIOB
#define FLASH_SPI_CS_GPIO_PORT    CW_GPIOB
#define FLASH_SPI_CS_GPIO_PIN     GPIO_PIN_12
//GPIO AF (引腳復用功能重映射)
#define FLASH_SPI_AF_SCK          PB10_AFx_SPI2SCK()
#define FLASH_SPI_AF_MISO         PB14_AFx_SPI2MISO()
#define FLASH_SPI_AF_MOSI         PB15_AFx_SPI2MOSI()
//CS LOW or HIGH (片選拉低/拉高控制宏)
#define FLASH_SPI_CS_LOW()        PB12_SETLOW()
#define FLASH_SPI_CS_HIGH()       PB12_SETHIGH()

注意：CW32 中 SPI1 在 APB2 總線，而 SPI2 通常掛載在 APB1 總線上！很多新手移植代碼時，把 SPI1 改成 SPI2，引腳也改了，但 Flash 就是沒反應。原因就在于沒注意單片機內部的總線掛載情況，把 APB1 錯寫成了 APB2，導致時鐘根本沒開起來。。

初始化參數：用代碼還原“時序圖”

示例程序：SPI 初始化核心代碼段

/************************ SPI 參數配置 ***********************/
SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;  // 雙線全雙工 (DI和DO兩根線同時工作)
SPI_InitStructure.SPI_Mode = SPI_Mode_Master;                       // 主機模式 (單片機當老板，F(xiàn)lash當員工)
SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;                   // 一次發 8 個 bit (一個字節)
// 重點 1：時鐘極性與相位 (還原 Mode 3)
SPI_InitStructure.SPI_CPOL = SPI_CPOL_High;                         // 時鐘空閑時為高電平
SPI_InitStructure.SPI_CPHA = SPI_CPHA_2Edge;                        // 在第 2 個邊沿 (上升沿) 抓取數據
// 重點 2：片選信號軟件控制
SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;                           // 放棄硬件CS，改用普通GPIO軟件控制
SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_8;  // 速度設置：分頻系數 (可根據需要調整)
// 重點 3：高低位順序
SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;                  // 最高有效位 (MSB) 最先發送
SPI_Init(FLASH_SPIx, &SPI_InitStructure);                           // 把配置參數正式寫入單片機寄存器
SPI_Cmd(FLASH_SPIx, ENABLE);                                        // 啟動 SPI 模塊

大家還記得前面我們?cè)?W25Q64 數據手冊里看到的時序圖嗎？有一條虛線標著 Mode 3，它的特點是：單片機不發數據時，時鐘線（CLK）是停在高電平的。 代碼里的 SPI_CPOL = SPI_CPOL_High 就是在告訴單片機：‘沒事干的時候，把時鐘線拉高’。

那么什么時候讀數據呢？Mode 3 規定是在時鐘的上升沿。大家想，既然空閑是高電平，那它動起來的第一個動作肯定是‘往下拉’（下降沿，第 1 個邊沿），然后才是‘往上拉’（上升沿，第 2 個邊沿）。所以，我們必須把相位配置成 SPI_CPHA = SPI_CPHA_2Edge。

這兩行代碼加在一起，就是標準的 SPI Mode 3！

手動包裹每一次通訊 (重點)

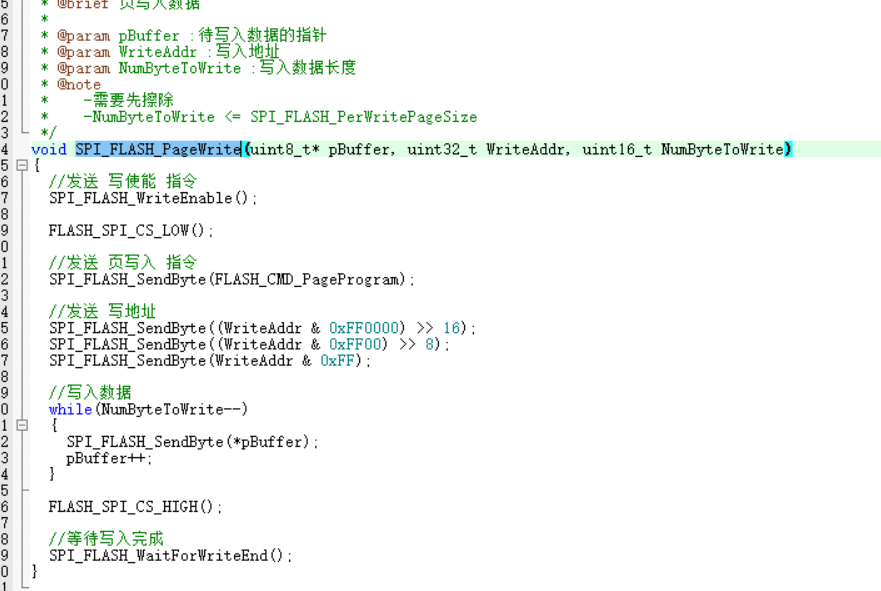

這是軟件 CS 最直觀的體現。 SPI_FLASH_WriteEnable 函數，就像做漢堡一樣，把發送數據的動作“夾”在拉低和拉高之間：

void SPI_FLASH_WriteEnable(void){
  FLASH_SPI_CS_LOW();                     // 1. 手動拉低：老師點名“W25Q64，聽好了！”
  SPI_FLASH_SendByte(FLASH_CMD_WriteEnable); // 2. 發送 0x06 指令
  FLASH_SPI_CS_HIGH();                    // 3. 手動拉高：指令結束，“去執行吧！”
}

以后不管是發 1 個字節，還是發 256 個字節，格式永遠是：先拉低 -> 中間瘋狂發數據 -> 最后拉高。

二、 為什么放棄硬件 CS，非要自己用軟件寫？

硬件 SPI 往往很“死板”。有些單片機的硬件 CS 邏輯是：每發送完一個字節，它就會自動把 CS 拉高一下，然后再拉低發下一個字節。

致命后果：回憶一下我們之前的時序圖，如果執行 Page Program (頁寫入) 連續寫 256 個字節，W25Q64 要求這期間 CS 必須全程保持低電平。如果硬件 SPI 中途把 CS 拉高了哪怕一微秒，F(xiàn)lash 就會認為：“通訊被意外打斷了，剛才收到的數據全部作廢！”

軟件 CS 的優勢：只有程序員才知道一次通訊到底多長。用代碼控制，哪怕發 1000 個字節，只要我們不寫 FLASH_SPI_CS_HIGH()，門就永遠開著。

可能會有人以為，把 0x06 或擦除指令發給 Flash，它立刻就去干活了。錯！

原理解密：Flash 內部有一個指令緩存。它一直在聽，直到看到 CS 從低變高（上升沿） 的那一瞬間，它才知道：“哦，單片機的話說完了，我現在立刻去執行！”

軟件 CS 的優勢：通過軟件代碼，我們能精準地確保最后一個 bit 完全從引腳上發送出去了，再?gòu)娜莸貓?zhí)行 PB12_SETHIGH()，觸發 Flash 內部的高壓泵去擦寫。硬件 CS 往往在時鐘停止的那一瞬間就立刻抬起，有時會導致最后一個比特的保持時間不夠。

3、SPI 的“心臟”：底層收發函數

/**
 * @brief 通過 SPI 發送 1 個字節，同時接收 1 個字節
 */
uint8_t SPI_FLASH_SendByte(uint8_t byte)
{
  /*1. 等待發送漏斗空出來 (TXE: Transmit Buffer Empty)單片機往外發數據是需要時間的
  發送寄存器里上一個字節還沒漏完，馬上又塞一個新字節進去，新數據就會把老數據擠爆（覆蓋掉）。
  所以我們必須死等，直到單片機說：‘報告，TXE 標志位置位了’ 我們才能執行下一步 SPI_SendData 進去。
  */
  while(SPI_GetFlagStatus(FLASH_SPIx, SPI_FLAG_TXE) == RESET);
  // 2. 把數據倒進發送漏斗
  SPI_SendData(FLASH_SPIx, byte);

  // 3. 等待接收漏斗裝滿 (RXNE: Receive Buffer Not Empty)
  /*
  單片機就會觸發一個嚴重的溢出錯誤（OVR 標志位置位）。一旦發生這個錯誤，SPI 硬件就會強行自我鎖死，
  拒絕再發送或接收任何數據，直到你手動去清空錯誤標志
  */
  while(SPI_GetFlagStatus(FLASH_SPIx, SPI_FLAG_RXNE) == RESET);
  // 4. 把接收漏斗里的數據拿出來返回、
  /*
  SPI 最核心的物理機制了：移位寄存器（Shift Register）。
  SPI 的 MOSI（發）和 MISO（收）在單片機內部其實連著同一個首尾相接的環形跑道。
  你每往外擠出去 1 個 bit，外面就必然會擠進來 1 個 bit。
   也就是說，哪怕你只是想單純地發指令給 Flash（比如發 0x06），當你發完這 8 個 bit 的同時，F(xiàn)lash 也會被迫通過 MISO 給你塞回來 8 個 bit 的‘垃圾數據’。
   我們?nèi)绻话堰@些垃圾數據從接收漏斗（SPI_ReceiveData）里拿走清空，下次想真正收數據時，系統就會報錯。這就是為什么發送函數最后必須要 return 一個接收值?！?  */
  return SPI_ReceiveData(FLASH_SPIx);
}

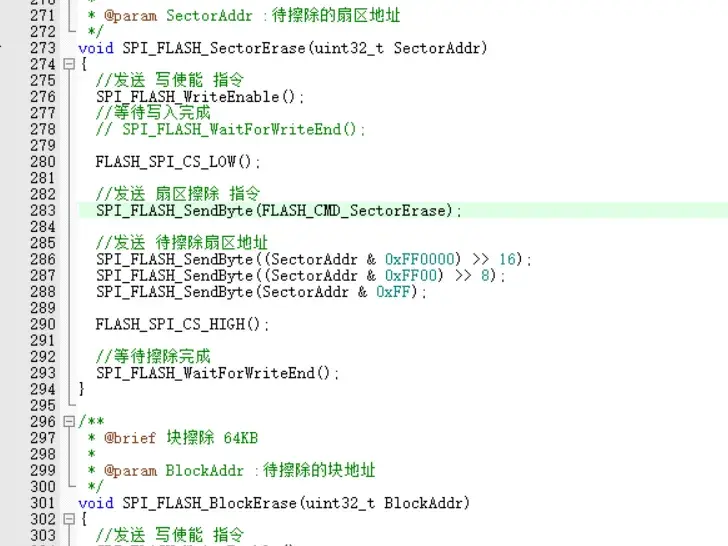

4、擦與寫操作

/**
 * @brief 扇區擦除 4KB
 *
 * @param SectorAddr :待擦除的扇區地址
 */
void SPI_FLASH_SectorErase(uint32_t SectorAddr)
{
  //發送 寫使能 指令
  SPI_FLASH_WriteEnable();
  //等待寫入完成
  // SPI_FLASH_WaitForWriteEnd();
  FLASH_SPI_CS_LOW();
  //發送 扇區擦除 指令
  SPI_FLASH_SendByte(FLASH_CMD_SectorErase);
  //發送 待擦除扇區地址
  SPI_FLASH_SendByte((SectorAddr & 0xFF0000) >> 16); // 發送高 8 位地址
  SPI_FLASH_SendByte((SectorAddr & 0xFF00) >> 8);    // 發送中 8 位地址
  SPI_FLASH_SendByte(SectorAddr & 0xFF);             // 發送低 8 位地址
  FLASH_SPI_CS_HIGH();
  //等待擦除完成
  SPI_FLASH_WaitForWriteEnd();
}

傳入的 SectorAddr 最好是 4096 的整數倍（比如 0x000000, 0x001000）。如果你傳了個中間地址，F(xiàn)lash 還是會暴力地把包含這個地址的整個 4KB 扇區全部抹掉！

這段代碼極其簡單，就是個 while 循環，把傳進來的數組數據一個一個發出去。 但它有一個致命的物理限制——它絕對不能跨頁！ 如果你在這一頁的第 250 個字節處開始寫，準備寫 10 個字節。當寫到第 256 個字節（本頁結尾）時，F(xiàn)lash 不會自動翻頁！它會像打字機卡殼一樣，強行把打字頭拽回本頁的第 1 個字節，把你之前好端端的數據給覆蓋掉。這就是著名的‘頁卷回（Page Wrap）’災難?！?/p>

如果沒有大容量的 RAM 做緩存，就全靠這個函數來智能切分?jǐn)?shù)據，安全跨頁。

/**

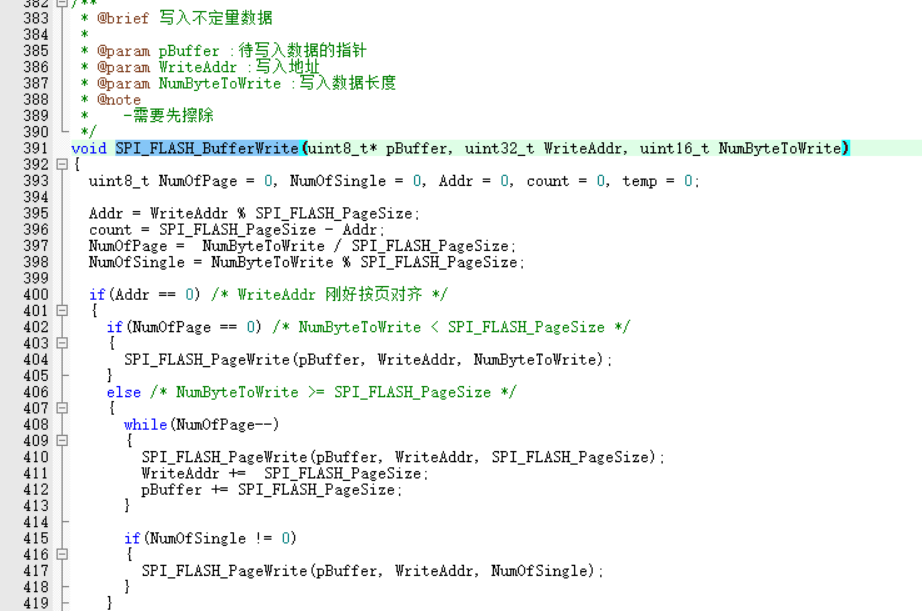

 * @brief 寫入不定量數據
 *
 * @param pBuffer :待寫入數據的指針
 * @param WriteAddr :寫入地址
 * @param NumByteToWrite :寫入數據長度
 * @note
 *    -需要先擦除
 */
void SPI_FLASH_BufferWrite(uint8_t* pBuffer, uint32_t WriteAddr, uint16_t NumByteToWrite)
{
  uint8_t NumOfPage = 0, NumOfSingle = 0, Addr = 0, count = 0, temp = 0;

  Addr = WriteAddr % SPI_FLASH_PageSize;
  count = SPI_FLASH_PageSize - Addr;
  NumOfPage =  NumByteToWrite / SPI_FLASH_PageSize;
  NumOfSingle = NumByteToWrite % SPI_FLASH_PageSize;

  if(Addr == 0) /* WriteAddr 剛好按頁對齊 */
  {
    if(NumOfPage == 0) /* NumByteToWrite < SPI_FLASH_PageSize */
    {
      SPI_FLASH_PageWrite(pBuffer, WriteAddr, NumByteToWrite);
    }
    else /* NumByteToWrite >= SPI_FLASH_PageSize */
    {
      while(NumOfPage--)
      {
        SPI_FLASH_PageWrite(pBuffer, WriteAddr, SPI_FLASH_PageSize);
        WriteAddr +=  SPI_FLASH_PageSize;
        pBuffer += SPI_FLASH_PageSize;
      }
      if(NumOfSingle != 0)
      {
        SPI_FLASH_PageWrite(pBuffer, WriteAddr, NumOfSingle);
      }
    }
  }
  else /* WriteAddr 與 SPI_FLASH_PageSize 不對齊  */
  {
    if(NumOfPage == 0) /* NumByteToWrite < SPI_FLASH_PageSize */
    {
      if(NumOfSingle > count) /*!< (NumByteToWrite + WriteAddr) > SPI_FLASH_PageSize */
      {
        temp = NumOfSingle - count;

        //寫完當前頁
        SPI_FLASH_PageWrite(pBuffer, WriteAddr, count);
        WriteAddr +=  count;
        pBuffer += count;
        //寫剩余數據
        SPI_FLASH_PageWrite(pBuffer, WriteAddr, temp);
      }
      else
      {
        SPI_FLASH_PageWrite(pBuffer, WriteAddr, NumByteToWrite);
      }
    }
    else /* NumByteToWrite >= SPI_FLASH_PageSize */
    {
      NumByteToWrite -= count;
      NumOfPage =  NumByteToWrite / SPI_FLASH_PageSize;
      NumOfSingle = NumByteToWrite % SPI_FLASH_PageSize;

      //先寫完當前頁，以后地址將對齊
      SPI_FLASH_PageWrite(pBuffer, WriteAddr, count);
      WriteAddr +=  count;
      pBuffer += count;
      //WriteAddr 剛好按頁對齊
      while(NumOfPage--)
      {
        SPI_FLASH_PageWrite(pBuffer, WriteAddr, SPI_FLASH_PageSize);
        WriteAddr +=  SPI_FLASH_PageSize;
        pBuffer += SPI_FLASH_PageSize;
      }
      if(NumOfSingle != 0)
      {
        SPI_FLASH_PageWrite(pBuffer, WriteAddr, NumOfSingle);
      }
    }
  }
}

算法邏輯解剖：四個關鍵變量：

Addr = WriteAddr % SPI_FLASH_PageSize;

翻譯：算一下你要寫的起始位置，在當前頁的偏移量是多少（也就是打字機現在處于這一頁的第幾格）。如果 Addr == 0，說明剛好在一頁的開頭（完美對齊）。

count = SPI_FLASH_PageSize - Addr;

翻譯：算一下當前這一頁，還剩下多少空位可以寫。

NumOfPage = NumByteToWrite / SPI_FLASH_PageSize;

翻譯：算一下你給的數據總長，能填滿幾個完整的整頁。

NumOfSingle = NumByteToWrite % SPI_FLASH_PageSize;

翻譯：算一下填滿整頁后，最后還剩下的一條“小尾巴”是幾個字節。

這個函數的本質就是‘填坑與翻頁’。 假設你現在身處第一頁的末尾，還剩 10 個空位（count=10），但你手里有 300 個字節要寫。 這個函數的邏輯是：

先調用 PageWrite，把手里的 10 個字節塞進當前的空位，把這一頁填滿。

此時地址自動對齊到了下一頁的開頭。

手里還剩 290 個字節。算一下，剛好能填滿 1 個整頁（256字節）。于是用 while 循環再調用一次 PageWrite 寫入 256 字節。

最后剩下一條 34 字節的尾巴（NumOfSingle=34），再調用一次 PageWrite 收尾。 有了這個總監把關，我們?cè)趹?yīng)用層只需要無腦調用 BufferWrite，想寫多少寫多少，再也不用管什么 256 字節的物理邊界了！”

示例

假設你現在身處第一頁的末尾，還剩 10 個空位（count=10），但你手里有 300 個字節要寫。 這個函數的邏輯是：

先調用 PageWrite，把手里的 10 個字節塞進當前的空位，把這一頁填滿。

此時地址自動對齊到了下一頁的開頭。

手里還剩 290 個字節。算一下，剛好能填滿 1 個整頁（256字節）。于是用 while 循環再調用一次 PageWrite 寫入 256 字節。

最后剩下一條 34 字節的尾巴（NumOfSingle=34），再調用一次 PageWrite 收尾。 有了這個總監把關，我們?cè)趹?yīng)用層只需要無腦調用 BufferWrite，想寫多少寫多少，再也不用管什么 256 字節的物理邊界了！”

大家發現沒有，讀取函數并沒有像寫入那樣去算什么頁邊界、滿不滿的問題。 為什么？因?yàn)?Flash 的物理結構對‘讀操作’沒有設限！只要你不拉高 CS 引腳，內部的地址指針就會自動加 1。哪怕你直接讓 NumByteToRead = 8388608（8MB），它也會順暢地把整顆芯片從頭到尾給你掃一遍。這就是‘掃描儀’的威力。

void SPI_FLASH_BufferRead(uint8_t* pBuffer, uint32_t ReadAddr, uint16_t NumByteToRead)
{
  // 動作 1：拉下開關，告訴 Flash 準備干活
  FLASH_SPI_CS_LOW();
  // 動作 2：發送“普通讀”指令 (0x03)
  SPI_FLASH_SendByte(FLASH_CMD_ReadData);
  // 動作 3：發送 24 位起始地址 (從哪里開始讀？)
  SPI_FLASH_SendByte((ReadAddr & 0xFF0000) >> 16); // 高 8 位
  SPI_FLASH_SendByte((ReadAddr& 0xFF00) >> 8);     // 中 8 位
  SPI_FLASH_SendByte(ReadAddr & 0xFF);             // 低 8 位

  // 動作 4：開啟“吸塵器”模式，瘋狂吸取數據
  while(NumByteToRead--)
  {
    *pBuffer = SPI_FLASH_ReadByte(); // 內部在發 0xFF 啞字節換取數據
    pBuffer++;                       // 指針后移，準備存下一個字節
  }
  // 動作 5：完工，拉高 CS 結束通訊
  FLASH_SPI_CS_HIGH();
}

大家仔細對比一下我們上一節講的 BufferWrite，寫數據的時候，代碼長達幾十行，要算偏移量、算剩余空間，一旦跨越 256 字節的頁邊界就得重新發地址。

但是你們看讀數據的代碼，居然只有一個簡單的 while 循環！ 它根本不管 256 字節的界限，想讀多少就讀多少（NumByteToRead 甚至可以填幾萬）。這是為什么呢？

這就是 Flash 的物理魅力！寫數據像用老式打字機，打到紙的邊緣（256字節）就會卡死，必須手動換行（重新發地址）。而讀數據就像拉開一幅無盡的卷軸，只要你一開始告訴它一個起始地址（動作 3），并且只要 CS 引腳一直保持低電平，F(xiàn)lash 內部的地址指針就會自動 +1、跨頁、跨扇區、跨塊，暢通無阻！

我們現在用的指令是 0x03（普通讀取）。在 W25Q64 的手冊里，普通讀取的時鐘頻率是有上限的（通常在 33MHz 甚至更低）。 如果你的 CW32 單片機跑得飛快，把 SPI 時鐘設置到了 48MHz 極限狂飆，用這個 0x03 指令讀出來的數據可能會錯位或者全是亂碼！

解決辦法： 把 0x03 換成我們?cè)跁r(shí)序圖章節講過的 0x0B（Fast Read，極速讀取）。唯一的區別是，發完 24 位地址后，代碼里要多發一個字節的 0xFF（8個 Dummy Clocks）給 Flash 留出反應時間，然后才能進入 while 循環去吸取真實數據。

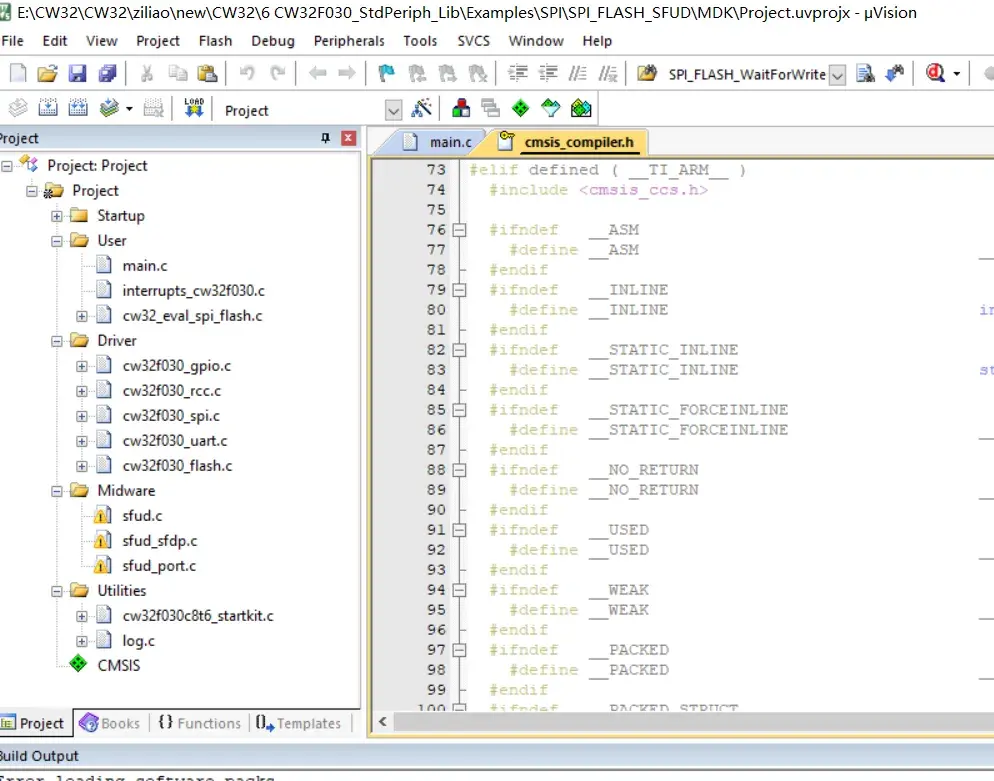

二、SDK分析與移植

1.SDK分析

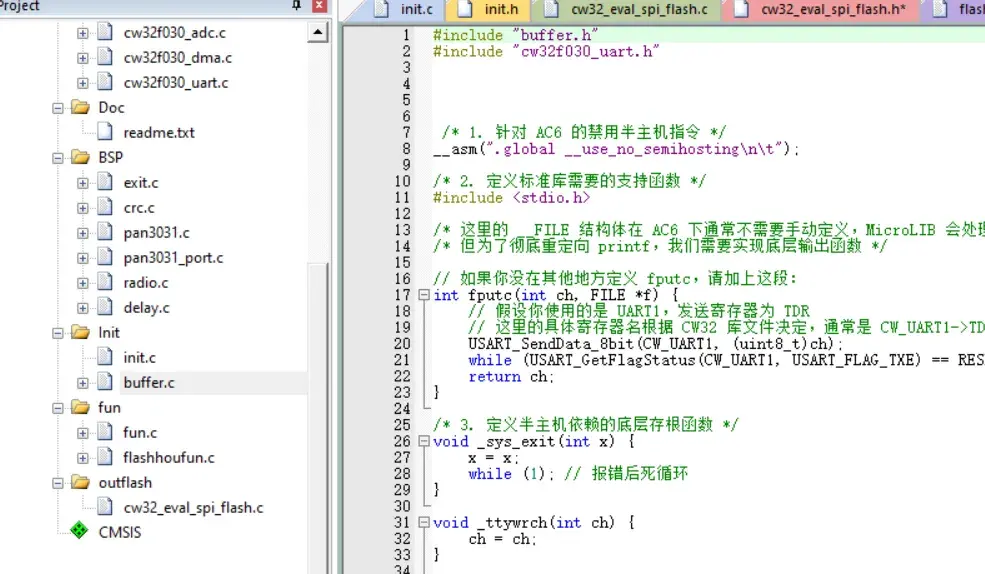

原工程中沒有下列程序，需要自己找一個地方加進去

/* 1. 針對 AC6 的禁用半主機指令 */
__asm(".global __use_no_semihostingnt");
/* 2. 定義標準庫需要的支持函數 */
#include
/* 這里的 __FILE 結構體在 AC6 下通常不需要手動定義，MicroLIB 會處理 */
/* 但為了徹底重定向 printf，我們需要實現底層輸出函數 */
// 如果你沒在其他地方定義 fputc，請加上這段：
int fputc(int ch, FILE *f) {
    // 假設你使用的是 UART1，發送寄存器為 TDR
    // 這里的具體寄存器名根據 CW32 庫文件決定，通常是 CW_UART1->TDR 或類似
    USART_SendData_8bit(CW_UART1, (uint8_t)ch);
    while (USART_GetFlagStatus(CW_UART1, USART_FLAG_TXE) == RESET);
    return ch;
}
/* 3. 定義半主機依賴的底層存根函數 */
void _sys_exit(int x) {
    x = x;
    while (1); // 報錯后死循環
}
void _ttywrch(int ch) {
    ch = ch;
}

這段代碼是嵌入式開發里非常經典的 “printf串口重定向與半主機模式（Semihosting）禁用” 模板。特別是當你從舊版的 Keil AC5 編譯器升級到最新的 AC6 編譯器 時，這段代碼是必須要有的“護身符”。

如果在代碼里調用了 printf()，但不加這段程序

這段代碼是嵌入式開發里非常經典的 “printf串口重定向與半主機模式（Semihosting）禁用” 模板。特別是當你從舊版的 Keil AC5 編譯器升級到最新的 AC6 編譯器 時，這段代碼是必須要有的“護身符”。

如果在代碼里調用了 printf()，但不加這段程序，你會遇到兩種極其折磨人的報錯現象:

現象一：編譯直接報錯（Linker Error）

如果你不加 _sys_exit 和 _ttywrch 這幾個存根函數，同時又在代碼里用了標準 C 庫函數（沒勾選 MicroLIB 的情況下），點擊編譯時，Keil 的 Build Output 窗口會爆出紅色的底層鏈接錯誤：

常見報錯長這樣：

Error: L6218E: Undefined symbol _sys_exit (referred from ...)

Error: L6218E: Undefined symbol _ttywrch (referred from ...)

Error: L6218E: Undefined symbol __aeabi_assert ...

為什么報錯？ C 語言的標準庫原本是給電腦（Windows/Linux）設計的，當程序出錯或者結束時，它會默認去調用操作系統的退出函數（exit）或終端輸出函數（ttywrch）。但我們的 CW32 單片機里根本沒有操作系統！編譯器找不到這些底層函數，就會報“未定義符號”的錯誤。代碼里寫死這幾個空函數，就是為了騙過編譯器：“行了，退出函數我給你準備好了，你別報錯了?！?/p>

現象二：運行時“拔線死機”（The Silent Killer）

這是最坑、最容易讓崩潰的現象。如果你沒加 __asm(".global __use_no_semihostingnt"); 這句話，編譯可能完全通過，零警告，但一下載到板子上就會出現“靈異事件”：

插著仿真器調試： 代碼跑得好好的，printf 的數據能在 Keil 的 Debug 窗口里打印出來。

拔掉仿真器，插充電寶獨立供電： 板子死機了！程序卡死在啟動階段，LED 也不閃了，所有任務罷工。

為什么死機？（半主機模式的坑） 半主機模式（Semihosting）是一種調試機制。它會讓單片機的 printf 試圖通過 JTAG/SWD 仿真器的數據線，把字符傳給電腦屏幕。 如果沒禁用半主機模式，每次執行 printf 時，單片機內部會觸發一條特殊的硬件斷點指令（BKPT）來呼叫電腦。當你拔掉仿真器獨立運行時，單片機喊破喉嚨也沒人理它，它就會一直卡在這個斷點指令上，導致整個系統徹底死機。

現象三：printf 變成“啞巴”

如果不加 fputc 這個函數：

現象： 編譯可以通過，程序也不會死機，但是你的電腦串口助手里收不到任何數據。

為什么？printf 只負責把你要發送的變量轉換成字符格式（比如把數字 123 變成字符 '1', '2', '3'），但它不知道這些字符要從單片機的哪個引腳扔出去。 fputc 就是 printf 和 CW32 硬件之間的**“水管接頭”**。你在 fputc 里寫了 USART_SendData_8bit(CW_UART1, ch)，printf 才知道：“哦！原來我要把字符塞進 UART1 的發送寄存器里啊。”

2.示例程序

#include "flashhoufun.h"
#include "cw32_eval_spi_flash.h"
uint8_t Flash_TxBuffer[] = "kunkun";
uint8_t Flash_RxBuffer[BufferSize];
uint8_t Flash_TxBuffer2[] = "zhiyin";
uint8_t Flash_RxBuffer2[7]; // zhiyin 長度為 6 + ''
uint8_t DeviceID = 0;
uint16_t ManufactDeviceID = 0;
uint32_t JedecID = 0;
uint8_t UniqueID[8];
// 使用新名字
volatile FlashTestStatus TransferStatus = FLASH_FAILED;
// 替換返回類型和內部比較的宏
FlashTestStatus Buffercmp(uint8_t* pBuffer1, uint8_t* pBuffer2, uint16_t BufferLength)
{
    while(BufferLength--)
    {
        if(*pBuffer1 != *pBuffer2)
        {
            return FLASH_FAILED;
        }
        pBuffer1++;
        pBuffer2++;
    }
    return FLASH_PASSED;
}
//void flash_fun(void)
//{
//    DeviceID = SPI_FLASH_DeviceID();
//    ManufactDeviceID = SPI_FLASH_ManufactDeviceID();
//    JedecID = SPI_FLASH_JedecID();
//    SPI_FLASH_UniqueID(UniqueID);
//
//    // 擦除扇區 4KB
//    SPI_FLASH_SectorErase(FLASH_SectorToEraseAddress);
//
//    // 寫數據
//    SPI_FLASH_BufferWrite(Flash_TxBuffer, FLASH_WriteAddress, BufferSize);
//    printf("rn嘗試寫入的數據為: %srn", Flash_TxBuffer);
//
//    // 讀數據
//    SPI_FLASH_BufferRead(Flash_RxBuffer, FLASH_ReadAddress, BufferSize);
//    printf("rn實際讀出的數據為: %srn", Flash_RxBuffer);
//
//    // 檢查
//    TransferStatus = Buffercmp(Flash_TxBuffer, Flash_RxBuffer, BufferSize);
//    if(TransferStatus == FLASH_PASSED)
//    {
//        printf("rnFLASH Success! kunkun 驗證通過！rn");
//    }
//    else
//    {
//        printf("rnFLASH Error 1! 數據不一致！rn");
//    }
//}
void flash_fun(void)
{
    // --- 步驟 1：讀取 ID 確認通信 (保持不變) ---
    DeviceID = SPI_FLASH_DeviceID();
    ManufactDeviceID = SPI_FLASH_ManufactDeviceID();
    JedecID = SPI_FLASH_JedecID();
    SPI_FLASH_UniqueID(UniqueID);

    // --- 步驟 2：測試第一個扇區 (0-4KB) ---
    uint32_t addr1 = 0x0000;
    SPI_FLASH_SectorErase(addr1);  // 擦除第一個 4KB
    SPI_FLASH_BufferWrite(Flash_TxBuffer, addr1, BufferSize);
    SPI_FLASH_BufferRead(Flash_RxBuffer, addr1, BufferSize);

    if(Buffercmp(Flash_TxBuffer, Flash_RxBuffer, BufferSize) == FLASH_PASSED)
    {
        printf("rn[Sector 0] kunkun 驗證通過！正在挑戰 Sector 1...");
        // --- 步驟 3：測試第二個扇區 (4-8KB) ---
        // 5-8KB 的數據屬于第二個 4KB 扇區，起始地址為 0x1000
        uint32_t addr2 = 0x1000;

        SPI_FLASH_SectorErase(addr2);  // 擦除第二個 4KB 扇區
        SPI_FLASH_BufferWrite(Flash_TxBuffer2, addr2, 7);
        printf("rn嘗試向 0x1000 寫入數據: %s", Flash_TxBuffer2);

        SPI_FLASH_BufferRead(Flash_RxBuffer2, addr2, 7);
        printf("rn從 0x1000 實際讀出數據: %s", Flash_RxBuffer2);

        if(Buffercmp(Flash_TxBuffer2, Flash_RxBuffer2, 7) == FLASH_PASSED)
        {
            printf("rn[Sector 1] zhiyin 驗證通過！兩個區域均正常！rn");
            TransferStatus = FLASH_PASSED;
        }
        else
        {
            printf("rn[Sector 1] zhiyin 失敗，請檢查地址 0x1000 處的寫入。");
            TransferStatus = FLASH_FAILED;
        }
    }
    else
    {
        printf("rn[Sector 0] kunkun 驗證失敗，請檢查底層驅動。");
        TransferStatus = FLASH_FAILED;
    }
}

#include "main.h"
#include "cw32f030_gpio.h"
#include "cw32f030_rcc.h"
#include "init.h"
#include "buffer.h"
#include "fun.h"
#include "radio.h"
#include "delay.h"
#include "flashhoufun.h"
#include "cw32_eval_spi_flash.h"
// 全局中斷標志 (fun.c 也要用)
volatile uint8_t g_bIrqTriggered = 0;
void System_Init_Config(void);
int32_t main(void)
{
    System_Init_Config();

    SPI_FLASH_Init();

    flash_fun();
    while (1)
    {
    }
}
void System_Init_Config(void)
{
    RCC_Configuration();
    GPIO_Configuration();
    SPI_Configuration();
    EXTI_Configuration();
          ADC_Configuration();
}

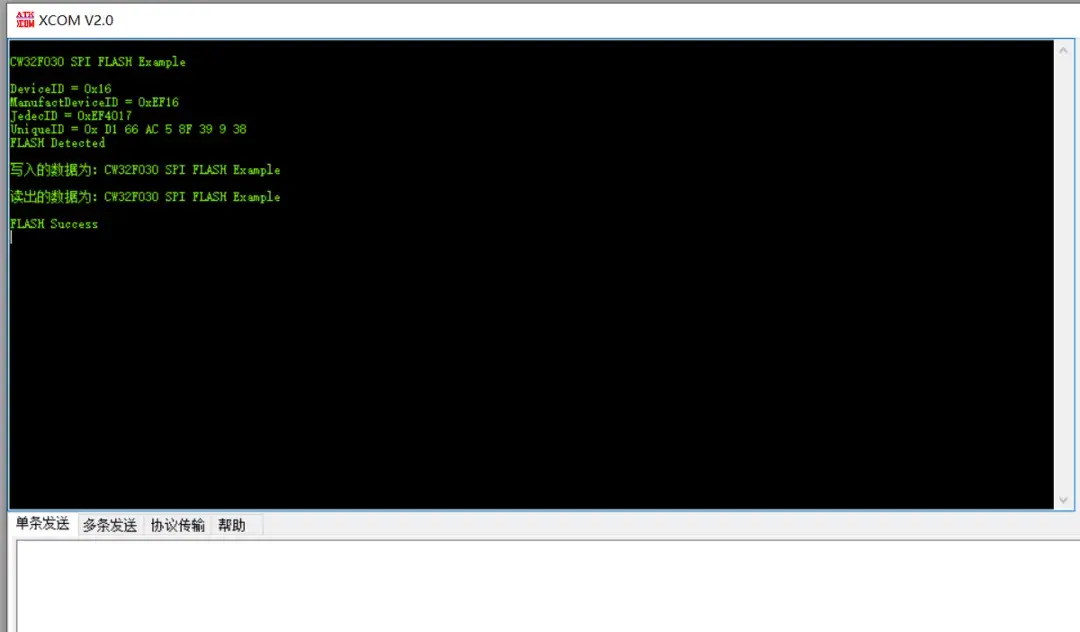

3.實物與效果展示

注意：W25Q64 是 3.3V 器件，嚴禁接 5V

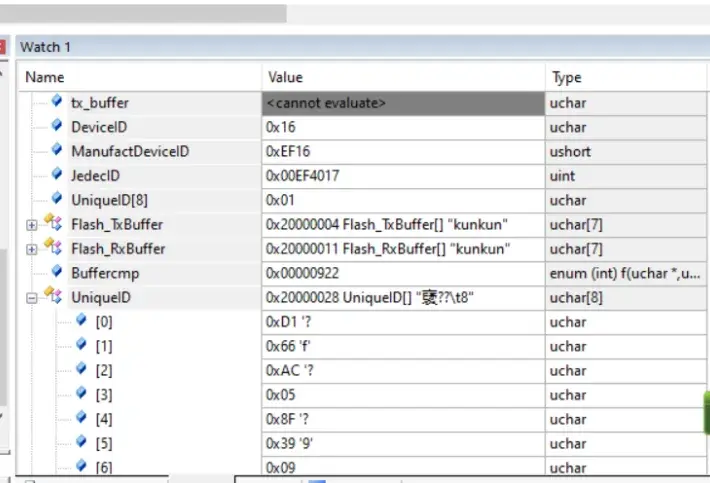

方案一：獨立運行模式（無串口打?。?/strong>
