電子發燒友網報道（文/莫婷婷）自1998年以來，Power Integrations（以下簡稱PI）標志性的TOPSwitch產品在過去的二十多年里，已經進入各種家電產品中。數據顯示，全球每個普通家庭平均擁有兩顆TOPSwitch芯片。這款集成度極佳的反激式開關IC，奠定了PI離線式電源設計的基石。

隨著不斷的技術迭代，PI在近期推出TOPSwitchGaN?反激式IC系列產品，結合了PowiGaN?氮化鎵技術與TOPSwitch架構，將反激式電源轉換器的功率范圍擴展至 440W，更在許多高功率應用場景下實現了無需散熱片的設計，極大地簡化了系統架構，縮短了設計周期，并降低了總成本。


不再受限于250W功率瓶頸，空載功耗<50mW
在電源設計中，功率密度與拓撲結構的選擇始終是一道難題。PI資深技術培訓經理Jason Yan表示，基于傳統硅MOSFET的反激方案，受限于開關損耗和熱管理，其功率輸出通常被限制在250W以內。

?

為了突破功率瓶頸，工程師們在過去幾十年間主要依賴三種方案：

一是基于FET的反激方案：通常用于20W-200W范圍，結構簡單但功率受限。例如PI此前發布的TinySwitch 5集成了725V 功率MOSFET，輸出功率提升到200W。

二是當輸出功率大于250W后，就會采用半橋電路，雖然功率提升，但元件數增多，設計復雜。

三是諧振變換器（如LLC）：用于更高效率或更高功率需求，但成本高昂且控制復雜，且有散熱挑戰。

GaN技術的出現拓展了反激式電源的功率范圍，PI最新的TOPSwitchGaN IC通過集成800V PowiGaN開關，將反激拓撲的功率范圍擴展到了400W以上。這意味著，原本必須采用半橋或LLC諧振拓撲的高功率應用，現在僅需一顆IC即可解決。

Jason Yan介紹，TOPSwitchGaN IC有以下五大核心技術優勢：

一是集成了800V PowiGaN開關，能夠?qū)崿F(xiàn)極致的熱管理。傳統的硬開關反激拓撲在高功率下會產生巨大的開關損耗，TOPSwitchGaN利用氮化鎵極低的開關損耗特性，可以做到50W至200W的功率段，客戶可以選擇無散熱片的設計。

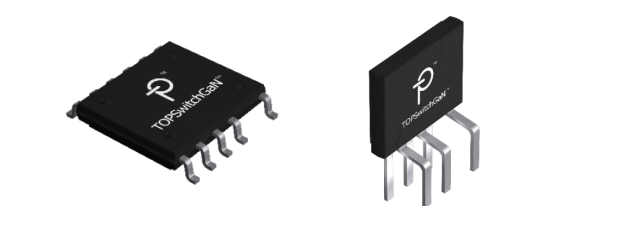

在300W-400W的高功率段，可以采用PCB散熱方式或安裝散熱片進行散熱。eSOPTM-12封裝采用薄型表面貼裝的封裝型式，適合超薄設計，支持波峰焊或回流焊，通過源極引腳和裸焊盤，利用PCB板進行散熱；eSIPTM-7封裝是立式封裝形式，使用夾片可簡化散熱片的安裝，可提供更大輸出功率。

?



二是專有的控制方式，可以實現230VAC、160W負載時效率達92.8%。相比舊款 TOPSwitch的空載功耗約 80-100mW，控制電流為毫安級，新款芯片結合控制器革新，將空載功耗降低至 50mW 以下。此外通過導通時間延長技術 ，提高了低輸入電 壓情況下的功率輸出能力，以及故障檢測等特點。

三是TOPSwitchGaN IC的開關頻率可達150kHz，這一設計為工程師提供了極大的設計裕量。在EMI（電磁干擾）與變壓器尺寸之間，工程師可以根據需求靈活進行權衡，既可以選擇小體積的高頻設計，也可以選擇EMI更易處理的低頻設計。

四是快速的動態響應特性。在動態響應方面，TOPSwitchGaN IC采用傳統的二極管整流，因為同步整流的優勢不明顯針對特定應用場景（如高電壓、小電流或?qū)Τ杀久舾械膽?yīng)用）優勢不夠明顯。沿用成熟的光耦反饋方式，并且在內部進行了優化。

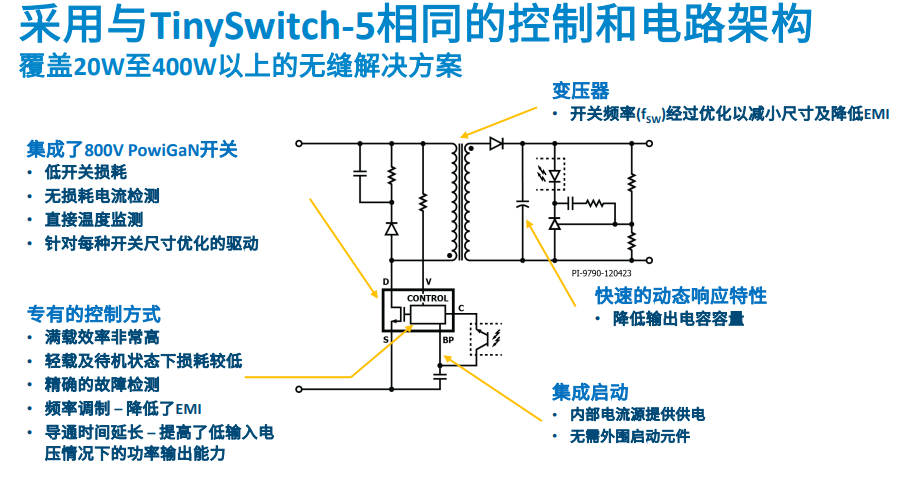

五是芯片內部集成了高壓電流源供電技術，無需外圍啟動元件，利用漏極電流源即可啟動，極大地簡化了電路設計。

?

與LLC諧振變換器效率隨負載劇烈波動不同，TOPSwitchGaN IC能夠在整個負載范圍（10%—100%）內保持效率恒定，變化幅度小于1%。此外，其輸出電壓精度可達±0.5%，這意味著在批量生產中，產線的一致性極佳，通常無需額外增加二次穩壓電路，從而降低了系統成本。


效率可達92%，碾壓LLC+PFC
隨著電動自行車、無人機、工業自動化設備的普及，市場對50W至400W功率段的電源需求激增。特別是電動自行車領域，為了增加續航里程，電池容量和母線電壓不斷提升，這就要求充電器必須具備更高的功率密度和更寬的輸出電壓范圍。

在這一功率段，LLC諧振變換器長期以來被視為“高效率”的代名詞。然而，TOPSwitchGaN IC的出現，重新定義了這一領域的競爭格局。

反激式變換器拓撲結構簡單，元件數目少，只需要一個功率開關，無需PFC變換級，簡單且易于實現多路輸出的設計，只不過輸出功率受到初級開關的限制，適用于低至中功率應用。

LLC屬于軟開關技術，雖然在固定電壓下效率極高，但它需要兩個功率開關管，且必須配合PFC級和輔助供電電源使用。其設計和生產過程復雜，且對元件參數極其敏感，適合單路輸出。

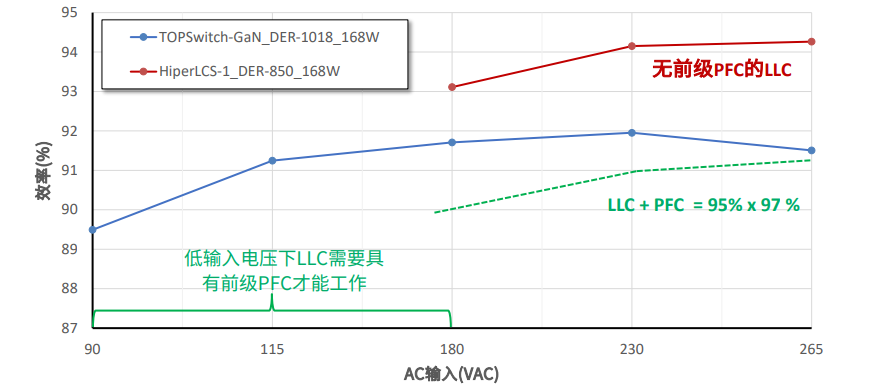

而在實際工程應用中，TOPSwitchGaN IC的綜合效率已可超越配備PFC級的LLC變換器。Jason Yan給出一組對比數據：

無前級PFC的LLC方案雖然在高輸入電壓（如 230VAC 以上）時，其效率略高于 TOPSwitchGaN，但其在低輸入電壓（如 90VAC - 115VAC）下無法正常工作。

LLC+PFC完整方案一旦計入 PFC 級的損耗（95% x 97% 的級聯效率），LLC 方案的整體系統效率會大幅下降，甚至在大部分電壓范圍內都低于 TOPSwitchGaN 方案。

而TOPSwitchGaN IC方案在整個交流輸入電壓范圍（90VAC 至 265VAC）內，效率呈現出隨電壓升高而穩步提升的趨勢，并在 230VAC 和 265VAC 時達到92%。

?

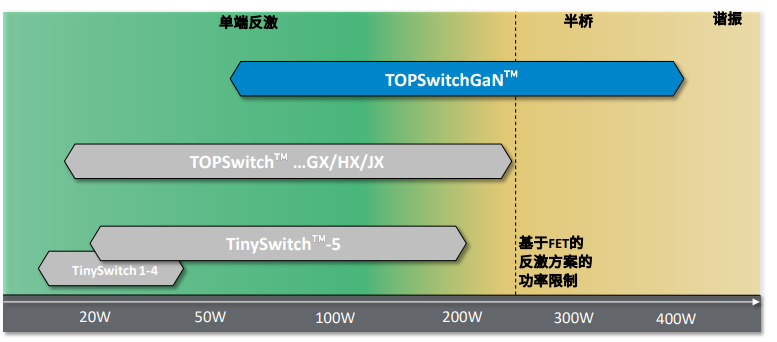

目前，PI已經打造了覆蓋20W到400W功率段的完整解決方案。

20W - 50W的低功率段可以使用TinySwitch 1-4系列，適合對成本敏感且功率要求不高的應用。

50W - 200W中功率交叉段有較多的選擇，如果工程師偏向追求極致的結構簡化，無散熱片設計，可以使用TOPSwitchGaN，如果是成本敏感型或傳統設計可以使用TinySwitch-5，但是在100W-200W功率段工作，須外接散熱片。

那在200W - 400W的高功率階段就可以使用TOPSwitchGaN。且采用了GaN器件之后，電源的魯棒性會更好，更容易耐受過壓沖擊。

長期以來，50W至400W的高功率電源市場主要由半橋和LLC諧振拓撲主導，但這些方案元件繁多、設計復雜且成本高昂。PI發布的TOPSwitchGaN IC系列產品，憑借集成的PowiGaN氮化鎵技術，不僅填補了傳統反激與復雜諧振電路之間的市場空白，也提升了在寬電壓范圍內的綜合效率，從而在電動自行車、工業設備等新興領域，為工程師提供了更簡單、更具成本效益的高性能替代方案。
