英集芯代理商 - 英集芯授權佰祥電子為中國區英集芯代理商，佰祥電子本期為大家?guī)碛⒓緦?TWS 藍牙耳機充電倉匠心打造的數碼屏顯示電源管理 SoC——IP5419，以 500mA 高效放電、200mA 智能充電、數碼屏精準顯電、雙路獨立檢測、SOP16 通用封裝等核心優勢，破解 TWS 充電倉電量顯示不直觀、放電電流不足、集成度低、待機功耗高、對耳檢測干擾的行業痛點。

一、原生適配：專為 TWS 充電倉場景匠心定制

IP5419 并非普通電源管理芯片的簡單集成，而是立足 TWS 藍牙耳機充電倉全場景使用需求的定制化研發，完美適配各類 TWS 藍牙耳機充電倉、鋰電池便攜設備等產品，在高集成度、精準電量顯示、大電流放電、低功耗、雙路獨立控制之間實現最優平衡，一站式提供 4.5-6.0V 寬輸入、200mA 線性充電、500mA 同步升壓放電、內置電源路徑管理、數碼屏驅動、雙路獨立檢測的完整 TWS 充電倉電源管理一體化解決方案。

二、七大核心亮點，重新定義 TWS 充電倉管理 SoC 應用標桿

高集成度架構，BOM 極簡降成本

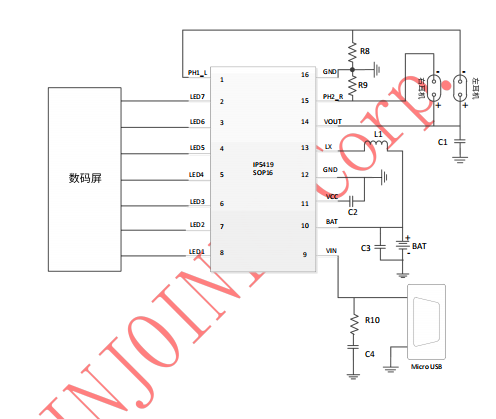

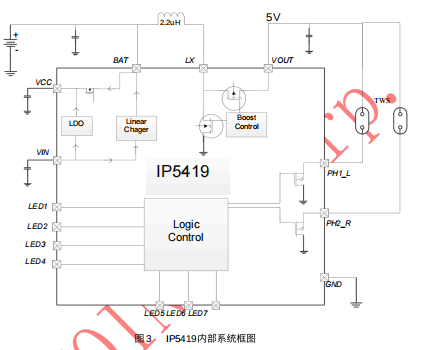

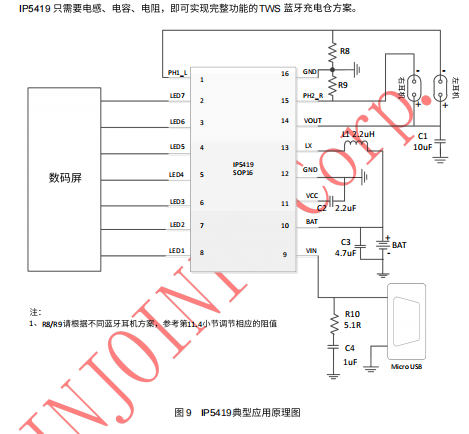

采用高度集成化設計，將 5V 同步升壓 DC-DC 轉換器、鋰電池線性充電器、數碼屏驅動器、雙路負載檢測、功率 MOS 管等核心功能集成于一體，外圍僅需電感、電容、電阻等少量器件即可實現完整充放電方案；無需額外搭配數碼屏驅動芯片、獨立檢測模塊，有效減小整體方案尺寸，降低 PCB 布局難度與 BOM 成本，助力產品快速量產。

200mA 智能充電，適配多規格電池

內置線性鋰電池充電器，支持最大 200mA 充電電流（典型值），可根據適配器輸出能力與芯片溫度自動調節充電電流，避免充電過程中電壓波動或溫升過高；支持 4.20V/4.30V/4.35V/4.40V 多規格電池充電，兼容主流鋰電池類型；具備完整的涓流 / 恒流 / 恒壓充電模式，充電截止電流典型值 30mA，充電精度高，有效保護電池壽命。

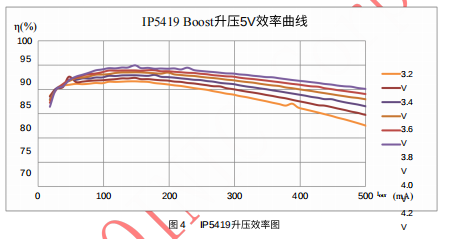

500mA 高效放電，升壓效率達 93%

集成同步整流升壓 DC-DC 轉換器，功率管內置，可提供最大 500mA 輸出電流，滿足 TWS 耳機快速充電需求；升壓效率最高達 93%（3.8V 輸入、5V/150mA 輸出），開關頻率固定在 1.5MHz，支持低成本電感和電容選型；輸出電壓穩定在 4.75-5.15V 之間，電壓紋波最小僅 50mV，充電過程平穩無干擾。

數碼屏精準顯電，支持個性化定制

內置 數碼屏驅動器，通過 LED1~LED7 引腳可驅動最多 7 段數碼屏，電量顯示直觀精準，解決傳統 LED 燈顯模糊的痛點；支持定制數碼屏筆段與顯示邏輯，適配不同產品交互設計需求；內置高精度電量算法，可根據電芯容量準確計算剩余電量，顯電誤差小，提升用戶體驗。

雙路獨立檢測，充電無干擾

支持 TWS 對耳獨立入倉檢測，通過 PH1_L/PH2_R 引腳分別識別左右耳機，檢測到耳機入倉后自動喚醒升壓充電，充滿后自動進入休眠狀態，避免對耳充電相互干擾；輕載自動待機功能智能靈敏，當雙路耳機負載電流均小于 4mA 持續 6s 后，自動進入低功耗模式，適配對耳獨立管理需求。

SOP16 通用封裝，散熱適配性強

采用 SOP16 通用貼片封裝，標準化引腳排列與適中尺寸，便于 PCB 布局與生產裝配；封裝熱阻（結溫到環境）為 50℃/W，散熱性能優異，可快速散除大電流充放電過程中產生的熱量；完美兼容主流 SMT 貼片工藝，量產良率高，可直接替換同規格其他品牌 TWS 充電倉管理芯片，降低產品升級成本。

多重安全防護，低功耗長待機

內置完善的保護機制，涵蓋輸入過壓保護（最高 6.2V）、電池過充保護、輸出過流 / 短路保護、芯片過溫保護等，全方位保障充電倉與耳機使用安全；ESD 防護等級達 4KV（人體模型），可抵御靜電沖擊；智能識別負載插入 / 充滿狀態，自動進入待機模式，待機功耗低至 15μA，有效延長電池續航時間。

三、主流應用場景

TWS 藍牙耳機充電倉

小型無線充電盒

便攜式鋰電池音頻設備

迷你儲能設備電源管理

需精準電量顯示的小型充電設備

四、總結

IP5419 是一款集成充電管理、高效升壓、數碼屏驅動、雙路檢測于一體的高性能 TWS 充電倉管理 SoC，在集成度、充放電效率、電量顯示精度、雙路兼容性、可靠性上實現全維度突破，相比傳統分立方案更能滿足 TWS 充電倉直觀顯電、快速充電、小型化、低成本的應用需求，依托英集芯在電源管理領域的核心技術積累，成為 TWS 充電倉方案的標桿之選。

佰祥電子作為英集芯官方授權代理商，常備 IP5419 原廠現貨，可提供完整規格書、定制化應用方案、全流程硬件調試指導、樣品快速申請及大規模量產技術支持，正品保障、價格優勢顯著、交貨周期短，助力客戶 TWS 相關產品高效開發、穩定量產、快速搶占市場。

面向 TWS 市場直觀化、高集成、大電流、低功耗的發展趨勢，IP5419 以 500mA 高效放電、200mA 智能充電、數碼屏精準顯電、雙路獨立檢測、SOP16 通用封裝、多重安全防護、15μA 低待機功耗的核心優勢，成為 TWS 充電倉管理 SoC 應用的全新標桿方案。
