一、青龍100TAI資源簡介

SOC系統

4核處理器，主頻1GHZ VPU；

支持H.264/H.265視頻編解碼，4K@30fps GPU;

支持openCL/openGL

AI加速引擎

布衣架構，多核陣列（4x4），可裁剪 ；

27.52 TOPS@INT8，主頻860MHZ ；

6.88 TOPs@INT16，主頻860MHZ ；

FPGA部分

444K Logic Cells，2020 DSPs；

兼容Xilinx 7Z100的PL ；

PCIE Gen2 x8，16路GTX ；

芯片規格

FCBGA900封裝;

31x31 mm；

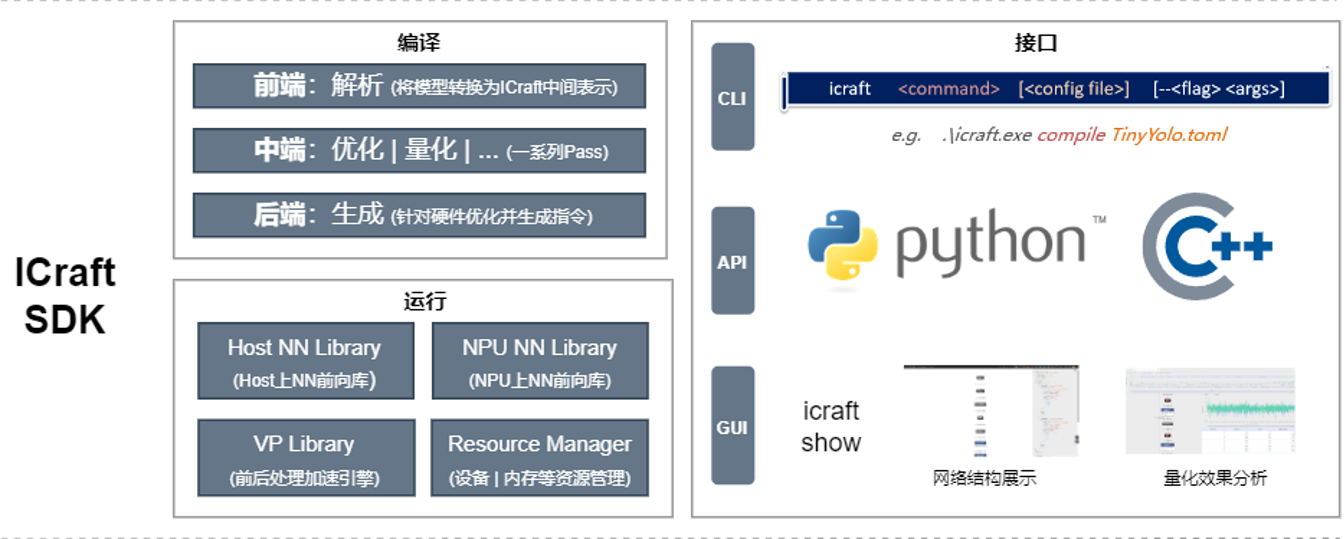

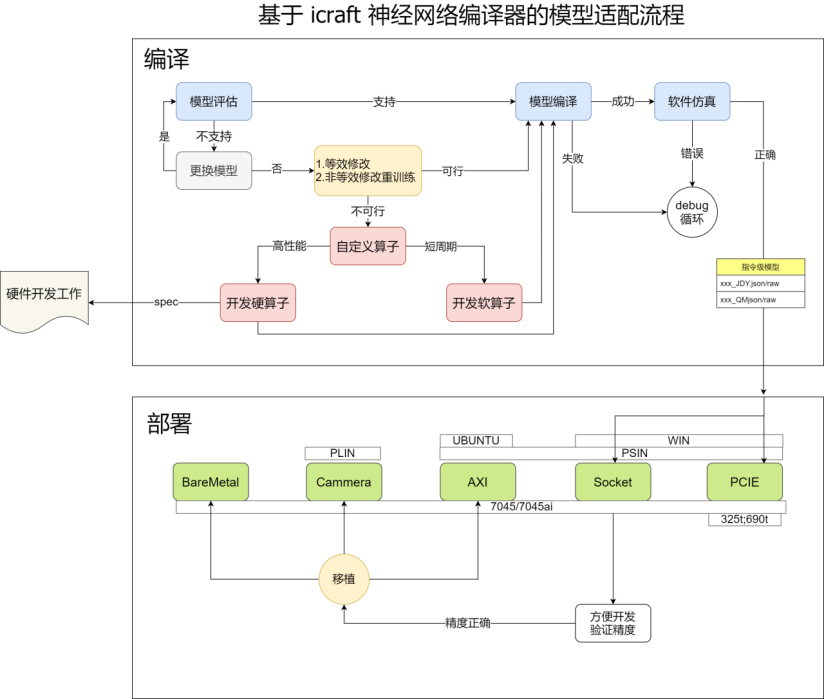

編譯器工具鏈

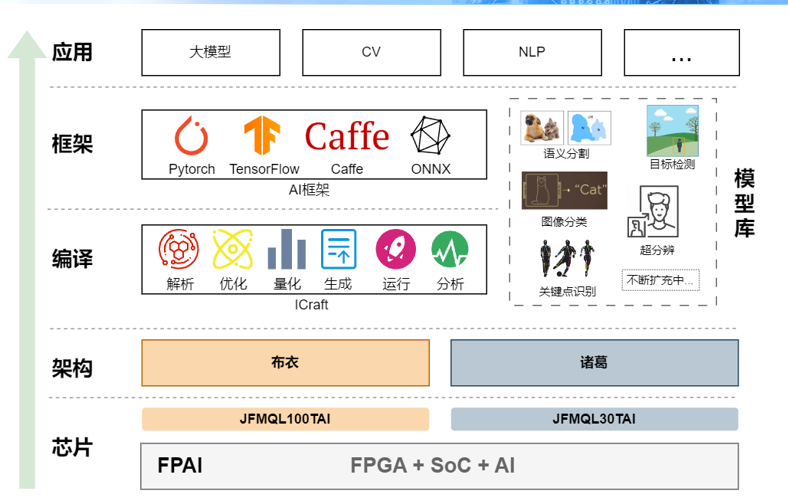

支持Pytorch、Paddle、Tensorflow等主流深度學習框架 ；

支持CNN、RNN、LSTM、GRU、Transformer等主流神經網絡 ；

支持INT8和INT16混合精度量化 支持Linux、天脈、銳華、翼輝等操作系統;

支持裸機部署開發，提供裸機調試接口 支持自定義算子擴展機制

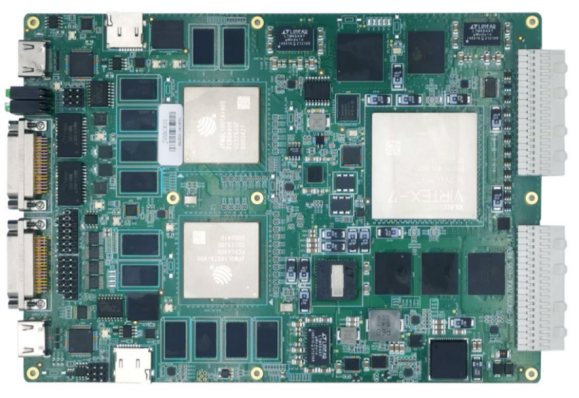

二、雙青龍100TAI板卡設計參考

JFMQL100TAI900片上系統芯片，該單顆芯片集成了四核處理系統（Processing System，PS）和FMSH可編程邏輯（Programmable Logic，PL）。該芯片集成了高性能SOC、大容量FPGA和AI加速引擎三大模塊，采用全新一代多核總線架構，支持更為強達的四核SOC系統和FPGA資源、以及布衣架構的AI加速引擎，可支持高達27.5TOPS的算力，支持VPE，支持INT8/INT16。 AI加速引擎支持加速卷積神經網絡前向推理計算，主要包含AI加速硬核和AI加速軟核兩部分。硬核部分包含MAC計算單元和內部存儲，支持進行卷積，池化和激活操作。硬核使用時需要配合AI加速軟核完成調度。軟核部分包含數據通路和指令解析，主要使用PL可編程邏輯實現。

三、技術指標

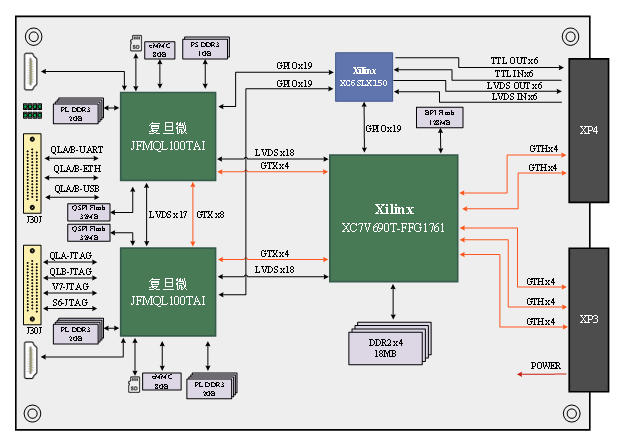

板卡特性
青龍AI：
?復旦微：兩片 JFMQL100TAI (對稱)
?PS DDR3：32bit，1GB，1333MT/s
?PS eMMC：8GB
?PS QSPI Flash：32MB
?PS UART：1路
?PS USB2.0：1路
?PS 千兆以太網：1路
?PL DDR3：64bit，1GB，1333MT/s
?PL HDMI：1路
?加載方式：QSPI ,SD卡，eMMC
FPGA：
?Xilinx：XC7V690T-FFG1761
?DDR2：4組36bit，18MB，666MT/s
?協處理器：XC6SLX150
互聯：
?兩片青龍之間：GTX x8 ，LVDS x17
?青龍和V7之間：GTX x8 ，LVDS x18
?青龍和S6之間：GPIO x19
?V7和S6之間：GPIO x19
接口：
?J30J：青龍、V7、S6 JTAG
?J30J：青龍 USB,UART,ETH
?青龍 HDMI
?XP3：V7 GTH x12
?XP4：V7 GTH X8，LVDS x12
物理與電氣特性
?板卡尺寸：150mmX212mm
?板卡供電：+12V@6A
?散熱方式：風冷
環境特征
?工作溫度：-40℃~+85℃
?存儲溫度：-55℃~+125℃
工作濕度：45%~70% RH

四、軟件設計

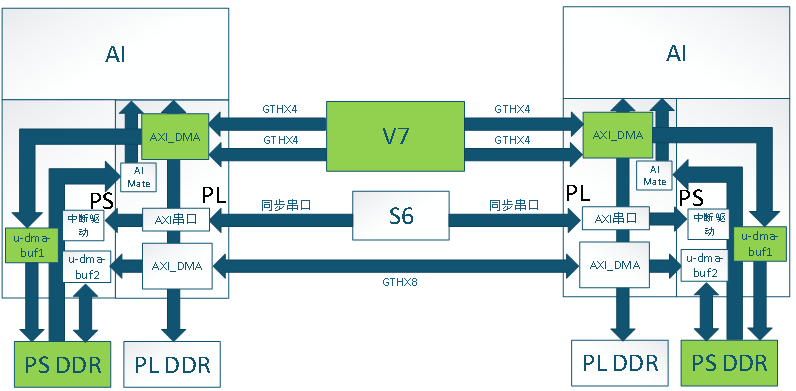

數據流軟件開發：完成FPGA 690T和2片100TAI的數據交付，軟件可定制開發。
