在工業自動化、智能制造以及精密檢測等領域，力的測量是一項非?；A(chǔ)卻又至關重要的技術。作為應用最廣泛的一類力傳感器，應變片式力傳感器憑借其高精度與高穩定性，成為工程師們的首選方案。本文將從工作原理出發，系統解析應變片式力傳感器的核心技術，并結合行業應用進行分享。

同時，作為美蓓亞三美的合作代理商，浮思特科技也在實際項目中積累了豐富的應用經驗，本文將適度結合相關產品特點，幫助大家更好理解其工程價值。

一、什么是應變片式力傳感器?

力傳感器本質上是將“力”轉換為“電信號”的器件。根據工作原理不同，常見類型包括應變片式、壓阻式和壓電式。其中，應變片式因其成熟可靠、適用范圍廣，被廣泛應用于工業領域。

應變片式力傳感器的核心在于“應變片”。當外力作用于被測物體時，物體會發生微小形變(拉伸或壓縮)，這種形變會引起材料內部電阻的變化。通過檢測電阻變化，即可間接測量力的大小。

二、核心原理：從“形變”到“電信號”

應變片通常由極薄的金屬電阻材料制成(例如約6μm厚的金屬箔)，其表面經過精密蝕刻形成特定電阻路徑，并粘貼在“應變體”上。

工作過程可以分為三個步驟：

1.受力變形

外界施加力 → 應變體發生微小形變

2.電阻變化

應變片隨之拉伸或壓縮 → 電阻值發生變化

3.信號轉換

通過電路將電阻變化轉換為電壓信號輸出

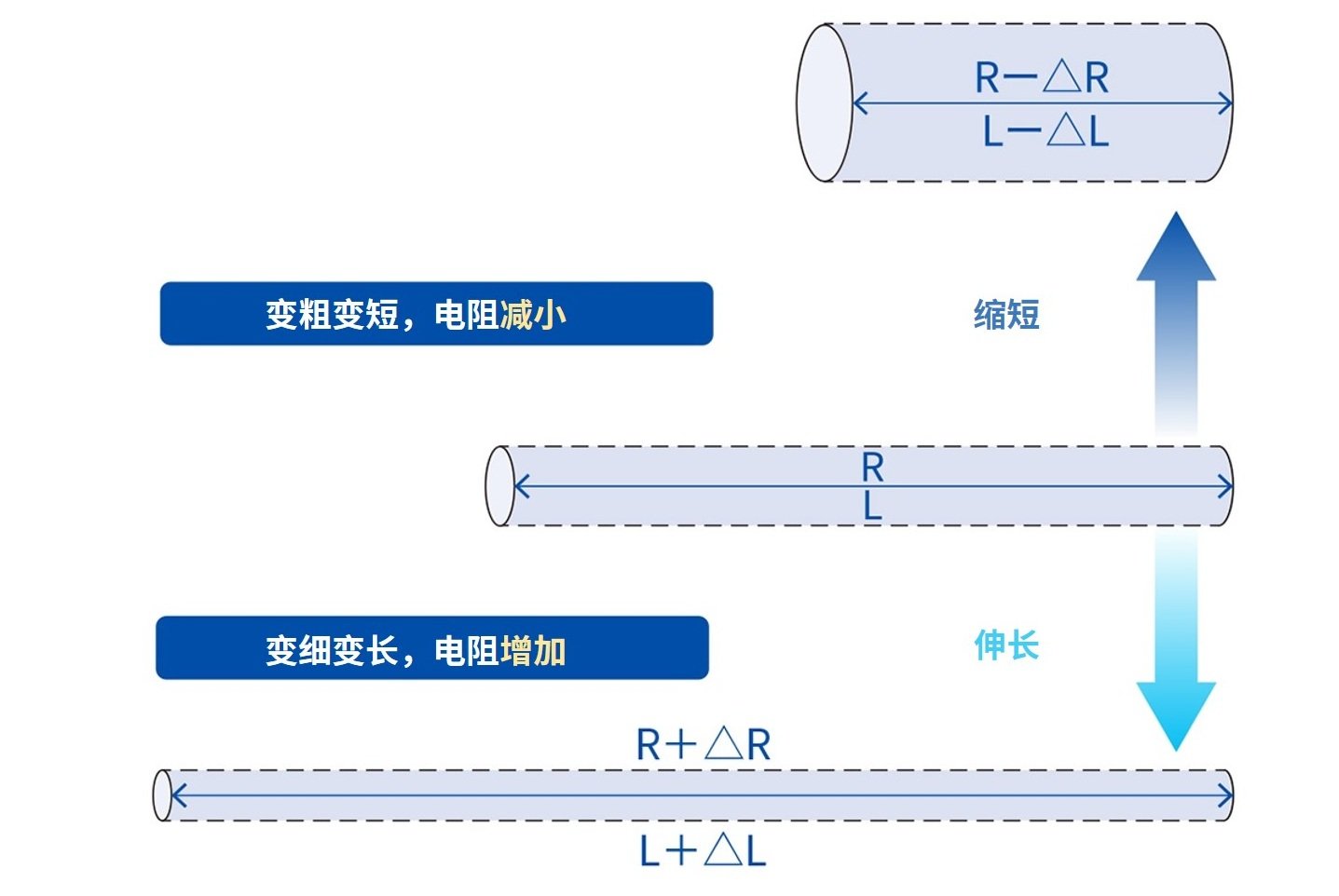

這一過程的核心物理基礎是：金屬導體在拉伸時電阻增加，在壓縮時電阻減小

三、關鍵技術：惠斯通電橋與溫度補償

在實際應用中，僅靠單個應變片測量是不夠的，因為環境溫度變化會引入誤差。

1. 溫度影響問題

當傳感器與被測物體結合時，不同材料的熱膨脹系數差異會導致“表觀應變”，從而影響測量精度。

2. 解決方案：惠斯通電橋

工程上通常采用“惠斯通電橋”電路：

· 將多個應變片組成橋式結構

· 動抵消溫度變化帶來的誤差

· 提高靈敏度與穩定性

這種設計也被稱為自動溫度補償應變片

值得一提的是，美蓓亞三美的應變片產品普遍采用該技術，在復雜溫度環境下依然能夠保持穩定輸出，這在工業現場尤為關鍵。

四、應變片類型：金屬箔 vs 半導體(SOS)

根據材料不同，應變片主要分為兩類：

1. 金屬箔應變片

· 工藝成熟

· 穩定性高

· 適用范圍廣(包括金屬、塑料等)

2. 硅半導體應變片(SOS技術)

· 采用藍寶石襯底(Al?O?單晶)

· 在其上外延生長硅薄膜

· 原子級結合，穩定性極高

SOS(Silicon On Sapphire)技術優勢：

· 優異的溫度特性

· 高靈敏度

· 抗環境干擾能力強

這類高端結構也體現了當前力傳感器向高精度與高可靠性發展的趨勢。

五、典型應用場景

應變片式力傳感器應用非常廣泛，包括但不限于：

· 工業自動化設備(力控制、裝配檢測)

· 稱重系統(電子秤、工業稱重)

· 汽車測試(制動、碰撞試驗)

· 醫療設備(壓力檢測)

· 實驗室高精度測量

在一些需要高響應速度和直接接觸介質測量的場景中，例如壓力測試設備，高性能傳感器尤為重要。

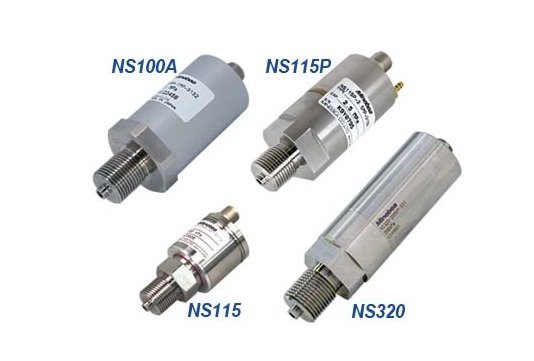

結合實際項目經驗，美蓓亞三美推出的壓力/力傳感器在以下方面表現突出：

· 高精度輸出

· 優異的耐環境性能

· 穩定的溫度特性

· 支持直壓式測量結構

這些特點使其在工業檢測和精密測試領域具備較強競爭力。

應變片式力傳感器通過“形變→電阻變化→電信號”的轉換機制，實現了對力的精準測量。配合惠斯通電橋與溫度補償技術，其穩定性和可靠性能夠滿足絕大多數工業應用需求。

隨著材料技術(如SOS)和制造工藝的不斷進步，力傳感器正朝著更高精度、更強環境適應性的方向發展。

作為美蓓亞三美的合作代理商，浮思特科技也將持續為客戶提供高性能力傳感器解決方案與技術支持，助力更多行業實現精準測量與智能升級。
