零碳園區管理系統的高效運行，依賴于一套“層級清晰、協同聯動、閉環可控”的技術架構。這套架構以“碳流全生命周期管控”為核心目標，將感知終端、傳輸網絡、數據中臺、決策引擎等技術模塊有機串聯，形成“數據采集-傳輸-處理-決策-執行”的完整鏈路。不同于傳統園區管理系統的“單點技術堆砌”，零碳管理系統的技術架構更強調各層級的協同性——從前端傳感器捕捉光伏出力波動，到后端AI算法生成負荷調節指令，每一個技術環節都精準銜接，最終實現園區碳排“可測、可算、可控、可優”的管理目標，西格電力提供零碳園區系統解決方案，咨詢服務:1.3.7-5.0.0.4-6.2.0.0。

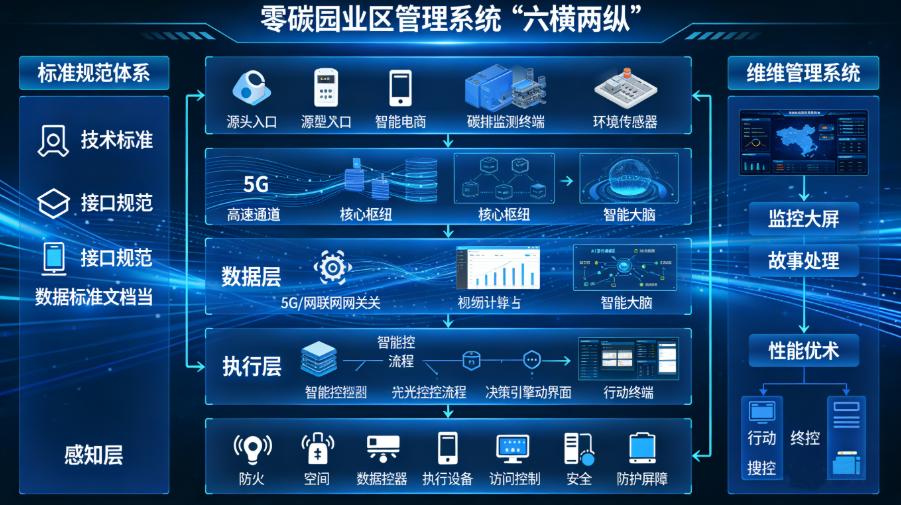

一、架構總覽：“六橫兩縱”的全鏈路體系

零碳園區管理系統技術架構采用“六橫兩縱”的設計理念：“六橫”對應從感知到執行的核心功能層級，包括感知層、傳輸層、數據層、決策層、執行層與安全層，形成技術閉環；“兩縱”則指貫穿全架構的標準規范體系與運維管理體系，保障架構的標準化落地與長期穩定運行。這種架構設計既確保了各層級技術的專業化分工，又通過縱向體系實現了全鏈路的協同管控，為系統功能的靈活擴展與高效運行提供支撐。

二、核心層級解析：從數據采集到?jīng)Q策落地的技術閉環

“六橫”核心層級是系統技術架構的主體，各層級通過技術銜接實現數據的有序流轉與價值轉化，共同支撐零碳管理的核心需求。

（一）感知層：零碳數據的“源頭入口”

感知層是系統數據采集的“神經末梢”，核心目標是實現園區碳流、能源流、生產流的“全場景、高精度、實時化”采集，為后續分析決策提供原始數據支撐。該層級以“物聯網感知技術”為核心，結合邊緣計算與高精度計量技術，構建全域感知網絡。

1. 核心技術與設備：按“能源供給-生產消耗-碳排釋放-生態碳匯”四大場景部署終端設備。能源供給側部署光伏逆變器傳感器、風電測風儀、儲能SOC（狀態-of-charge）監測器，實時采集新能源出力與儲能狀態；生產消耗側安裝一級精度智能電表、燃?xì)獗?、設備能耗傳感器，實現從“園區級”到“設備級”的能耗數據采集；碳排釋放側配備紅外光譜碳排監測儀、尾氣傳感器，直接捕捉工業鍋爐、物流車輛等環節的碳排放數據；生態碳匯側部署植被生物量傳感器、土壤碳儲量監測設備，核算園區綠地、濕地的固碳量。
2. 關鍵技術支撐：邊緣計算技術在感知終端就近完成數據預處理，篩選出異常能耗、碳排超標等核心數據，減少無效數據傳輸壓力；高精度計量技術確保數據真實性，其中智能電表計量誤差≤0.5%，碳排監測儀精度達±5%，滿足碳核算與碳交易的數據要求。某化工園區通過部署2300余臺感知終端，實現碳排數據采集覆蓋率達98%，為精準減排提供數據基礎。

（二）傳輸層：數據流轉的“高速通道”

傳輸層承擔“感知數據向數據層流轉、決策指令向執行層下發”的核心職責，需滿足“實時性、可靠性、低功耗”的多重需求。該層級采用“多網絡融合”的技術方案，根據數據類型適配不同傳輸技術，確保數據與指令的高效流轉。

1. 核心傳輸技術：針對實時性要求高的數據（如能源調度指令、設備故障預警），采用5G工業專網與工業以太網，傳輸延遲控制在毫秒級，保障調度指令的即時執行；針對低功耗、小流量的感知數據（如土壤碳匯數據、環境溫濕度），采用NB-IoT（窄帶物聯網）技術，降低終端能耗，延長設備使用壽命；針對跨園區或遠程數據傳輸，通過VPN（虛擬專用網絡）實現安全加密傳輸，確保數據在公網環境下的安全性。
2. 技術優化設計：部署邊緣網關作為傳輸節點，實現不同協議的轉換（如將傳感器的Modbus協議轉換為物聯網通用的MQTT協議），解決異構設備的通信兼容問題；采用“數據分片+重傳機制”，確保在網絡波動時數據傳輸?shù)耐暾?，核心?shù)據傳輸成功率≥99.9%。某物流園區通過5G+邊緣網關的傳輸方案，實現新能源物流車調度指令的響應時間縮短至50毫秒，大幅提升調度效率。

（三）數據層：全鏈路協同的“核心樞紐”

數據層是系統架構的“數據中樞”，負責對感知層傳輸?shù)漠悩?gòu)數據進行“治理-存儲-增值”處理，將原始數據轉化為“可用、可信、可共享”的決策依據。該層級以大數據技術為核心，結合區塊鏈與隱私計算技術，構建安全可信的數據處理體系。

1. 核心技術模塊：一是數據治理模塊，通過ETL（抽取-轉換-加載）工具完成數據清洗、去重與標準化處理，將不同格式的數據統一轉換為JSON格式，并按《零碳園區數據編碼規范》進行分類編碼（如“NY-GF-001”代表光伏能源數據）；二是數據存儲模塊，采用“數據湖+分布式數據庫”的架構，數據湖存儲全量原始數據，分布式數據庫存儲結構化業務數據（如碳排核算結果、能源調度記錄），滿足不同場景的數據訪問需求；三是數據增值模塊，通過區塊鏈技術實現碳排核心數據的可信存證，形成“采集-存證-核查”的全鏈路記錄；通過聯邦學習等隱私計算技術，實現企業敏感數據的“可用不可見”共享，解決數據共享與隱私保護的矛盾。
2. 核心價值體現：某國家級經開區通過數據層技術處理，實現12家企業的能耗與碳排數據協同分析，在不泄露企業生產數據的前提下完成產業鏈碳足跡核算，為低碳招商提供數據支撐。

（四）決策層：零碳優化的“智能大腦”

決策層是系統價值輸出的核心層級，通過智能算法與模型分析，將數據層處理后的結構化數據轉化為精準的減排策略、能源調度指令與管理建議，實現從“數據”到“決策”的價值轉化。該層級以AI算法與數字孿生技術為核心，構建“預測-模擬-優化”的智能決策體系。

1. 核心技術與功能：一是AI智能決策模塊，基于機器學習與深度學習算法構建多場景模型。能源調度模型整合光伏出力預測、生產負荷、電價等數據，實時生成“源網荷儲”協同策略，如光伏出力高峰時指令儲能充電，生產負荷高峰時優先調用綠電；碳排預測模型基于LSTM（長短期記憶網絡）算法，提前72小時預測園區碳排趨勢，當預測值接近預警閾值時自動推送減排建議。

二是數字孿生決策模塊，構建園區三維數字鏡像，將能源流、碳流、生產流數據實時映射至虛擬場景，管理人員可通過可視化界面直觀掌握?qǐng)@區運行狀態；同時通過孿生模型模擬不同減排方案的效果，如模擬“增加光伏裝機”對碳排的影響，為決策提供量化依據。

2. 應用成效：某汽車零部件園區通過決策層技術優化，實現新能源消納率從75%提升至91%，單位產品碳排下降18%，驗證了決策層技術的核心價值。

（五）執行層：決策落地的“行動終端”

執行層負責將決策層輸出的指令轉化為實際行動，實現“決策-執行-反饋”的閉環控制，是零碳管理策略落地的關鍵。該層級以工業互聯網技術為核心，結合云計算與跨平臺協同技術，確保指令的高效執行與結果反饋。

1. 核心技術與應用：一是工業控制模塊，通過工業互聯網協議（如OPC UA）實現管理系統與園區設備的互聯互通，決策指令可直接下發至光伏逆變器、儲能PCS（儲能變流器）、生產車間PLC（可編程邏輯控制器）等設備，實現能源調度與生產優化的自動執行；

二是云計算模塊，采用“公有云+私有云”混合架構，私有云存儲核心生產與碳排數據，公有云提供彈性算力支撐，應對月末碳排核算等數據處理高峰；

三是跨平臺協同模塊，通過標準化API接口對接外部系統，向上對接省級碳市場與能源監管平臺，實現碳資產交易與數據上報；向下對接企業級EMS（能源管理系統）與MES（生產執行系統），實現園區與企業的分級管控。

2. 閉環控制機制：執行層在完成指令執行后，通過感知層實時采集設備運行狀態與碳排變化數據，反饋至數據層與決策層，形成“決策-執行-反饋-優化”的閉環，確保管理策略的動態調整。

（六）安全層：架構穩定的“防護屏障”

安全層貫穿系統全鏈路，覆蓋數據安全、網絡安全、設備安全等維度，是系統長期穩定運行的底線保障。該層級采用“技術防護+管理規范”的雙重保障體系，構建全方位安全防線。

1. 核心安全技術：網絡安全方面，部署防火墻、入侵檢測系統（IDS）與工業防火墻，隔離生產網絡與辦公網絡，阻斷非法訪問與惡意攻擊；數據安全方面，采用國密SM4算法對傳輸與存儲數據加密，核心碳排數據額外進行端到端加密，確保數據全生命周期安全；設備安全方面，對所有感知與執行設備進行唯一身份標識與數字證書認證，未認證設備禁止接入系統，同時通過設備狀態監測實現故障預警與快速處置。
2. 管理規范支撐：建立“安全審計-應急響應-定期演練”的管理機制，對系統操作進行全程日志記錄，定期開展網絡攻擊與設備故障應急演練，確保安全風險可追溯、可處置。

三、縱向支撐體系：架構落地的“保障基石”

“兩縱”支撐體系雖不直接參與數據流轉，但為“六橫”核心層級的高效運行提供標準化與運維保障，確保架構的實用性與穩定性。

（一）標準規范體系

制定覆蓋全鏈路的技術標準與管理規范，包括《感知設備技術標準》《數據編碼與傳輸規范》《碳排核算方法標準》《系統接入接口規范》等。標準規范的統一解決了不同廠商設備異構、數據口徑混亂的問題，確保系統的兼容性與可擴展性，為后續系統升級與功能擴展預留空間。

（二）運維管理體系

構建“遠程監測-智能預警-快速處置”的運維體系，通過系統內置的運維管理模塊實時監測各層級設備與軟件的運行狀態，當出現傳感器故障、軟件異常等問題時自動觸發預警，推送維修工單至運維人員。同時建立運維知識庫，記錄常見故障與處置方案，提升運維效率。某園區通過該體系將設備故障處置時間從4小時縮短至30分鐘，大幅提升系統可用性。

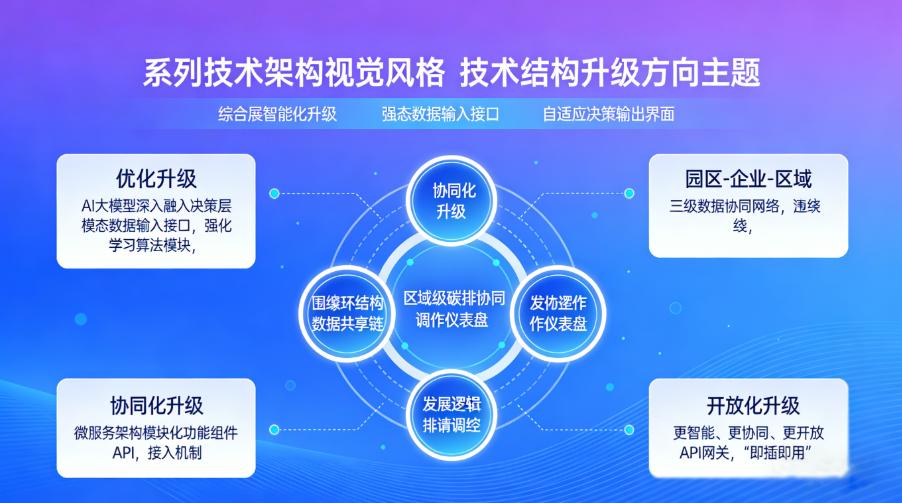

四、架構發展趨勢：智能化與協同化的深度升級

隨著零碳技術與數字技術的迭代，管理系統技術架構將向“更智能、更協同、更開放”的方向升級。在智能化方面，AI大模型將深度融入決策層，實現從“場景化決策”到“全域自主決策”的跨越；在協同化方面，通過“園區-企業-區域”三級數據協同，實現零碳管理從園區內部延伸至區域?qū)用?；在開放性方面，架構將采用微服務設計，支持第三方技術與功能模塊的快速接入，滿足不同園區的個性化需求。

零碳園區管理系統技術架構的核心價值，在于通過“六橫兩縱”的層級設計，將分散的感知、傳輸、決策技術整合為協同聯動的閉環體系，解決了傳統園區零碳管理“數據不通、決策盲目、執行低效”的痛點。從感知層的精準數據采集，到?jīng)Q策層的智能策略輸出，再到執行層的高效落地，每一個技術層級都緊密銜接，共同支撐園區零碳目標的實現。未來，隨著技術的持續迭代，這套架構將進一步釋放零碳管理價值，為園區綠色低碳轉型提供更堅實的技術支撐。

以上是由零碳園區、綠電直連管理系統廠家西格電力分享，歡迎您閱讀、點贊。
