研究高分子材料的微觀結構，傳統方法面臨一個永恒的困境：要看到內部，就得破壞樣品；要保持樣品完整，就只能觀察表面。如今已跨越學科邊界，成為高分子材料工業研發的重要工具。共聚焦顯微鏡憑借更高的檢測深度和更智能的熒光標記方案，讓高分子材料的無損三維成像與成分區分更加高效可靠，真正實現“不破壞、看得清、測得準”。下文是光子灣共聚焦顯微鏡解析這項技術正在重新定義材料表征的邊界。

高分子材料的傳統技術的局限性

在激光共聚焦顯微鏡普及之前，研究高分子材料的微觀結構，科研人員主要依賴掃描電鏡（SEM）、透射電鏡（TEM）和原子力顯微鏡（AFM）等傳統表征方法。這些技術各有優勢，但在工業應用中存在明顯的局限性。

SEM需要導電處理，TEM要求樣品極薄，AFM只能觀察表面形貌。更重要的是，這些方法往往需要對樣品進行復雜的預處理——冷凍、干燥、切片、鍍金……每一個步驟都可能改變樣品的原始狀態，讓觀測結果偏離真實情況。

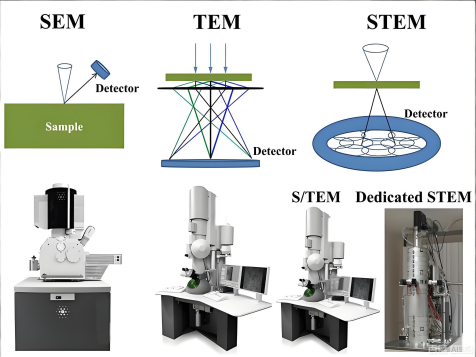

掃描電鏡（SEM）、透射電鏡（TEM）和原子力顯微鏡（AFM）

共聚焦顯微鏡的獨特優勢

簡化制樣流程

與電子顯微鏡相比，共聚焦顯微鏡在高分子工業研究中展現出不可替代的價值。制樣極其簡單。不需要冷凍、干燥、鍍金等復雜步驟，只需對樣品進行適當?shù)臒晒鈽?biāo)記，就可以直接觀察。對于工業聚合物顆粒的表征，激光共聚焦顯微鏡最大的優點就是簡化了制樣過程，無需包埋切片，幾分鐘內就能看到從表面到中心的形貌。

實現無損檢測

真正的無損檢測。共聚焦顯微鏡可以在不破壞樣品的前提下，觀測到樣品內部結構的真實信息。檢測深度可達100μm，這對工業功能涂層和復合材料的分析尤為重要——可以在不損傷涂層的前提下，直接觀察涂層內部的孔隙分布、相分離結構和添加劑遷移行為。

三維成像能力

三維成像能力。通過沿Z軸上下移動，激光共聚焦顯微鏡可以獲得不同層面的連續光切圖像，并重建為三維結構。研究人員可以直接看到聚合物共混物從表面到50μm深度的相態分布。苯乙烯-乙烯/丁烯嵌段共聚物與聚醚酯共混物的研究表明，50/50比例時呈雙連續相，80/20比例時則呈分散相，這些數據直接指導了工業配方優化。

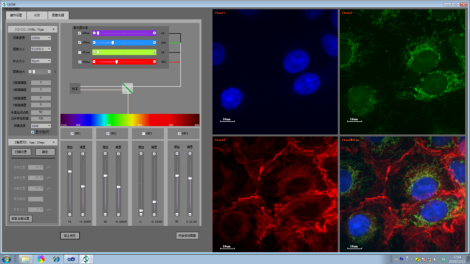

激光共聚焦掃描顯微鏡

精準區分化學成分

化學成分精準區分。通過對不同成分有選擇性地?zé)晒馓结樔旧?，共聚焦顯微鏡可以區分不同的化學物種。在研究工業復合材料的界面結合時，用不同熒光染料標記基體和增強相，就能清晰地追蹤界面處的相容劑分布和粘結情況。

動態過程實時追蹤

原位動態觀測。共聚焦顯微鏡可以對工業加工過程進行實時監測。光固化膠的相分離過程、熱塑性彈性體的動態交聯、溶劑揮發過程中的結構演變，都可以實時追蹤，為工藝參數優化提供直接依據。

共聚焦顯微鏡在高分子材料應用領域

汽車輕量化領域，共聚焦顯微鏡讓研發人員能夠精準把握復合材料界面的結合強度，推動更輕更強的材料開發；

電子封裝領域，它幫助理解封裝材料的微觀結構演變，提升電子產品的可靠性；

新能源電池領域，它讓隔膜和電極的微觀結構表征變得前所未有的清晰；

功能涂層領域，它讓涂層內部孔隙分布和添加劑遷移行為變得可視可控。

盡管目前共聚焦顯微鏡僅適用于半透明樣品，但通過與其他技術的聯用，它正在推動整個高分子材料工業從傳統破壞性分析向無損精準檢測的升級。

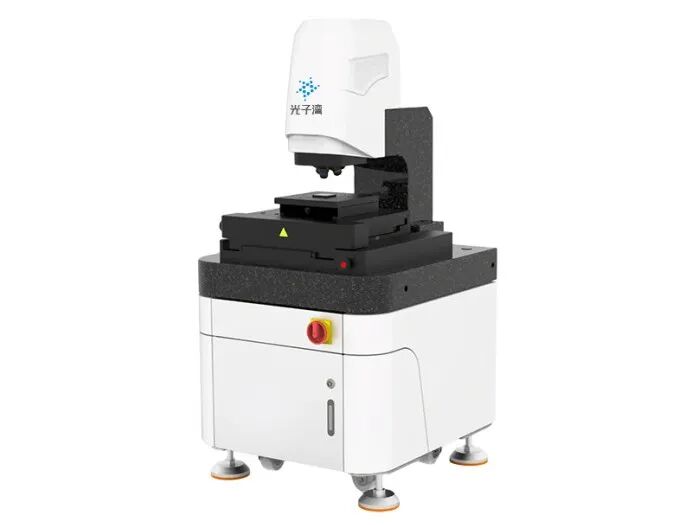

光子灣3D共聚焦顯微鏡

光子灣3D共聚焦顯微鏡是一款用于對各種精密器件及材料表面，可應對多樣化測量場景，能夠快速高效完成亞微米級形貌和表面粗糙度的精準測量任務，提供值得信賴的高質量數據。

超寬視野范圍，高精細彩色圖像觀察

提供粗糙度、幾何輪廓、結構、頻率、功能等五大分析技術

采用針孔共聚焦光學系統，高穩定性結構設計

提供調整位置、糾正、濾波、提取四大模塊的數據處理功能

光子灣共聚焦顯微鏡以原位觀察與三維成像能力，為精密測量提供表征技術支撐，助力從表面粗糙度與性能分析的精準把控，成為推動多領域技術升級的重要光學測量工具。
