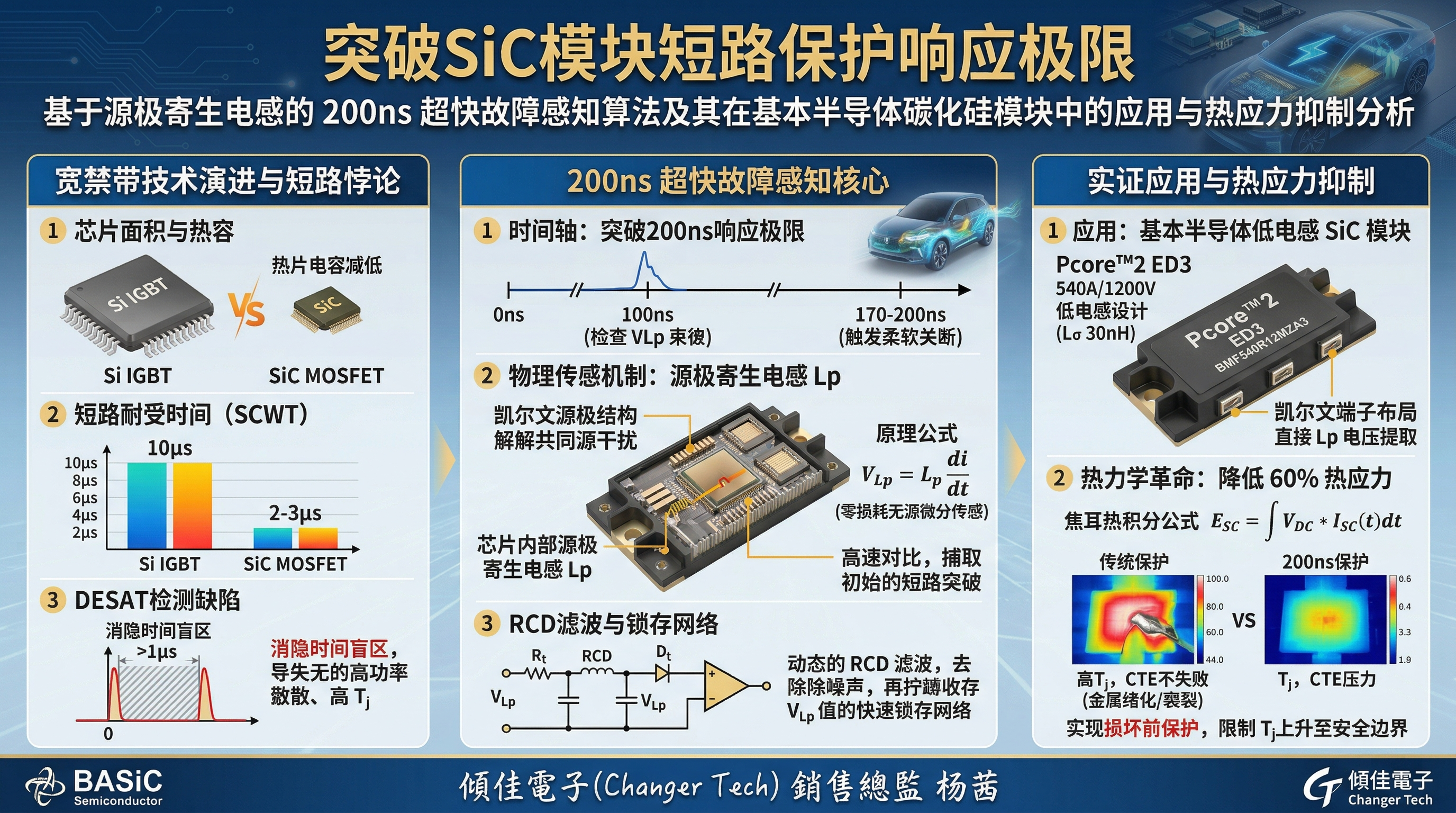

突破SiC模塊短路保護響應極限：基于源極寄生電感的 200ns 超快故障感知算法及其在基本半導體碳化硅模塊中的應用與熱應力抑制分析

1. 寬禁帶半導體技術演進與短路保護的物理悖論

在現代電力電子學領域，從傳統的硅（Si）絕緣柵雙極型晶體管（IGBT）向碳化硅（SiC）金屬氧化物半導體場效應晶體管（MOSFET）的過渡，代表了一次基礎物理層面的技術飛躍。由于碳化硅材料具有約三倍于硅的禁帶寬度（3.26 eV）、十倍以上的臨界擊穿電場（3 MV/cm）以及極高的電子飽和漂移速度，這種先進的寬禁帶半導體允許在設計高壓功率器件時采用極薄且高摻雜濃度的漂移區 。這一材料特性不僅大幅降低了器件的比導通電阻（Specific On-Resistance），還顯著減小了寄生電容，從而在數百千赫茲的高頻開關操作中實現了極低的開關損耗 。這些優勢使得碳化硅技術成為新能源汽車（EV）主驅逆變器、高頻直流-直流（DC/DC）變換器、光伏逆變器以及儲能系統中的核心驅動力 。傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板，PEBB電力電子積木，Power Stack功率套件等全棧電力電子解決方案。?

基本半導體代理商傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

然而，碳化硅材料的卓越物理性能在其系統級應用中引入了一個嚴峻的物理悖論。由于碳化硅器件能夠在極小的芯片面積上承載巨大的電流密度，相同電流額定值下的 SiC MOSFET 芯片面積通常僅為傳統硅 IGBT 的一小部分 。這種芯片體積的急劇縮小雖然有利于提升功率密度和高頻性能，但卻不可避免地導致了芯片熱容（Thermal Capacitance）的斷崖式下降 。在電網或負載出現異常情況（如硬開關短路或負載短路）時，短路電流帶來的瞬時巨大功率耗散無法在微秒級時間內通過封裝材料有效傳導 。傳統的硅 IGBT 憑借其較大的熱質量，通常能夠承受長達十微秒（10μs）的短路狀態而不發生熱損毀；相比之下，碳化硅 MOSFET 的短路耐受時間（Short-Circuit Withstand Time, SCWT）被嚴酷地壓縮至兩到三微秒（2μs - 3μs）。一旦超過此時間窗口，芯片內部的結溫（Tj?）將瞬間飆升至危險的臨界閾值，引發嚴重的金屬層熔化、熱機械應力破裂或柵極氧化層擊穿 。

這種極端苛刻的熱物理包絡使得傳統的過流保護架構在碳化硅時代顯得捉襟見肘，暴露出致命的響應延遲問題。為了徹底解決這一行業痛點，學術界和工業界在故障感知技術的響應速度上展開了激烈的探索。最新突破性研究，一種利用功率模塊內部源極寄生電感（Lp? 或 Ls?）進行故障感知的超快保護算法被正式提出并驗證 。該創新算法通過捕捉寄生電感上的電壓突變，徹底跳過了傳統去飽和（DESAT）檢測所必需的消隱時間（Blanking Time），直接根據電流變化率（di/dt）觸發關斷動作，從而將短路故障的檢測與響應時間壓縮至驚人的 200 納秒（200ns）。更為關鍵的是，當這一算法與基本半導體（BASiC Semiconductor）專為高頻開關優化的低電感、高速碳化硅功率模塊配合使用時，系統能夠有效將短路引起的熱應力降低 60%，在物理層面上將傳統的“被動斷路”轉化為主動的“損壞前保護”，為寬禁帶半導體的高可靠性應用確立了全新的技術范式 。

2. 傳統去飽和（DESAT）檢測的機理與系統性缺陷

要深刻理解 200ns 超快感知算法的革命性意義，必須首先剖析當前電力電子行業廣泛采用的去飽和（DESAT）檢測機制及其在碳化硅器件應用中暴露出的系統性缺陷。數十年來，DESAT 一直是 IGBT 和 MOSFET 過流保護的工業標準，其核心邏輯建立在對器件導通狀態下漏源極電壓（VDS?）的實時監控之上 。

2.1 短路故障的動態演化與 DESAT 感知邏輯

在常規的歐姆區導通狀態下，SiC MOSFET 表現為一個極低阻值的電阻，其漏源極電壓降由通態電流與導通電阻的乘積決定（VDS?=ID?×RDS(on)?）。然而，當系統遭遇短路故障時，無論是器件在開啟瞬間直接短路的硬開關故障（Hard Switching Fault, HSF），還是在正常導通期間負載突然短路的負載下故障（Fault Under Load, FUL），漏極電流（ID?）都會在雜散電感的限制下以極高的速率攀升 。隨著電流急劇增加，器件的導通通道達到飽和狀態，SiC MOSFET 被迫退出線性歐姆區進入飽和區，此時器件相當于一個恒流源，其兩端的 VDS? 電壓將迅速飆升至母線直流電壓（DC-link Voltage）。

DESAT 保護電路通過高壓阻流二極管和內部比較器持續監測這一電壓變化。當 VDS? 超過設定的安全閾值（通常設定在 6V 到 9V 之間）時，比較器發生翻轉，向柵極驅動器發送故障信號，進而觸發軟關斷程序以安全切斷短路電流 。這種基于電壓閾值的檢測機制在硅基器件中行之有效，但在寬禁帶高頻系統中卻面臨著不可調和的邏輯矛盾。

2.2 消隱時間（Blanking Time）的致命延遲

DESAT 機制的根本缺陷存在于器件的開通瞬態過程。當柵極驅動器向 SiC MOSFET 施加開通電壓時，由于輸入電容（Ciss?）和米勒電容（Crss?）的充放電效應，漏源極電壓 VDS? 無法瞬間跌落至歐姆壓降水平，而是遵循一定的 dv/dt 速率逐漸下降 。如果在這一開通瞬態期間 DESAT 比較器處于激活狀態，尚未完全下降的高電壓將被誤判為短路故障，從而導致系統發生嚴重的誤觸發。

為了掩蔽這種正常的高壓瞬態，電路設計師必須在 DESAT 引腳與比較器之間引入一個被稱為“消隱時間”（Blanking Time, tblank?）的延遲窗口。通常，驅動器內部提供一個數百微安的恒流源（如 500μA）對外部的消隱電容（CBLK?）進行充電 。只有當電容上的電壓積累到觸發閾值后，DESAT 故障信號才會被確認為真實短路并放行。在工業實踐中，這個消隱時間通常被設定在 1μs 到 2μs 之間，以確保器件完全進入導通狀態 。

在硅基 IGBT 時代，面對 10μs 的短路耐受時間，消耗 2μs 用于消隱檢測是完全可以接受的工程折衷。但對于短路耐受時間僅有 3μs 的 SiC MOSFET 而言，長達 2μs 的“盲區”意味著器件在發生短路時，有超過三分之二的極限生存時間在無保護的滿載功率耗散中度過 。在這一致命的盲區內，短路電流可能飆升至額定電流的五到十倍，芯片結溫瞬間超過 500°C，導致柵極氧化層產生不可逆的退化，甚至直接引發熱失控 。

2.3 替代性電流檢測拓?fù)涞墓こ叹窒?/p>

為了規避 DESAT 的盲區延遲，業界曾嘗試引入其他直接電流檢測拓?fù)?，但均因?yán)重的工程局限性而難以普及： 分流電阻（Shunt Resistor）檢測法通過在功率主回路中串聯低阻值電阻直接獲取電流信號。然而，這種侵入式測量不僅在數百安培的高功率應用中產生了難以忍受的 I2R 傳導損耗，還向原本需要極力壓縮的換流回路中引入了額外的雜散電感，導致高頻開關時的電壓過沖急劇惡化 。 電流互感器（CT）與羅氏線圈（Rogowski Coil）雖然能夠提供隔離的寬帶電流測量，且有望將檢測時間壓縮至 100ns 到 200ns 區間 ，但其在實際系統中的集成難度極高。在印刷電路板（PCB）上集成羅氏線圈需要配備高帶寬、低偏置漂移的昂貴運算放大器來對微分信號進行積分還原 。更為致命的是，這些電磁元件占據了龐大的物理空間，完全違背了采用碳化硅技術以實現系統高功率密度的初衷 。

3. 基于源極寄生電感的 di/dt 故障感知物理理論

面對 DESAT 消隱時間的死局與外部傳感器的高昂代價，IEEE JESTPE 2026.01 發表的研究將視線轉向了功率模塊內部的固有無源特性：源極寄生電感（Lp? 或 Ls?）。該理論通過巧妙的電路拓?fù)渲貥?gòu)，將原本被視為高頻開關“副產品”的寄生電感，轉化為一個零損耗、超寬帶的內在電流變化率（di/dt）傳感器。

3.1 凱爾文源極（Kelvin Source）的拓?fù)浣怦?/p>

現代大電流 SiC 功率模塊的封裝設計普遍引入了凱爾文源極（Kelvin Source）結構。在碳化硅器件實現兆赫茲級別的高速開關時，主換流回路中的電流變化率（di/dt）可輕易突破 5kA/μs 至 10kA/μs 的驚人速率 。如果柵極驅動器的回路與主功率源極共用同一根綁定線或引腳，劇烈的電流瞬變將根據法拉第電磁感應定律在寄生電感上激發出感應電動勢（VL?=L?di/dt）。這種由于共源電感引起的負反饋電壓將直接抵消柵極驅動電壓，嚴重拖慢器件的開關瞬態，進而導致開關損耗呈指數級上升 。

凱爾文源極的引入徹底解決了這一共源干擾問題。它在芯片的源極金屬焊盤上直接引出一條獨立的、僅承受微弱柵極充放電電流的返回路徑連接至驅動器，從而將脆弱的柵極控制回路與充滿電磁噪聲的大電流功率回路在拓?fù)渖蠈?shí)現了物理隔離 。這一封裝架構的副產物是，主功率源極端子與凱爾文源極終端之間，精確地隔出了芯片內部的引線鍵合和引腳框架所產生的寄生電感網絡（Lp?）。

3.2 寄生電感的微分傳感機制

超快 di/dt 故障感知算法將主功率源極與凱爾文源極之間的電勢差作為診斷信號 。根據基爾霍夫電壓定律和電感特性，兩點之間的瞬態壓降可以表達為：

VLp?(t)=Lp?dtdiD?(t)?+Rp??iD?(t)

其中，Rp? 為綁定線的微小寄生電阻。在百納秒級別的短路瞬態中，電流變化率的導數項占據絕對主導地位，電阻壓降可以忽略不計。因此，該電壓信號高度正比于電流的瞬時微分。在正常開關操作中，最大 di/dt 受限于柵極導通電阻（RG(on)?）對輸入電容的充電速度以及器件本身的跨導 。然而，在短路故障爆發的瞬間，di/dt 的唯一限制因素僅剩下直流母線電壓（VDC?）和短路回路的總雜散電感（Lloop?）。由于現代先進功率轉換器的母排設計極力追求極低的雜散電感以抑制關斷過電壓，短路發生時的 di/dt 會瞬間突破正常包絡的極限 。

因此，無論故障類型如何，感應電壓 VLp? 都會在故障發生的最初幾十納秒內呈現出一個極具特征性的巨大電壓尖峰 。通過差分放大器實時讀取凱爾文源極與功率源極之間的這一壓差，保護邏輯即可獲得無延遲的內部電流演化快照 。

3.3 HSF 與 FUL 故障場景下的全覆蓋響應

基于源極寄生電感的 di/dt 檢測不僅速度極快，而且在不同短路類型下展現出極高的泛化魯棒性 。 在硬開關故障（HSF）場景下，器件在導通瞬間即切入短路回路，初始 di/dt 受到通道飽和電流能力和極低環路電感的雙重驅使，急劇飆升 。《IEEE JESTPE》的研究表明，這種激進的電流突變會在驅動信號變?yōu)楦唠娖胶蟮淖畛?50ns 至 100ns 內產生清晰可辨的 VLp? 尖峰脈沖。 對于更為隱蔽的負載下故障（FUL），器件原本處于穩定的歐姆導通狀態，故障發生時電流以 VDC?/Lloop? 的理論最大斜率攀升 。傳統的 DESAT 方法在這種場景下表現最為遲鈍，因?yàn)楸仨毜却娏髋噬溜柡蜆O限、器件徹底退出線性區后，電壓才會開始顯現上升趨勢。相比之下，Lp? 檢測法對電流的微分極為敏感，在故障發生、電流尚未積累到危險量級的爬坡初期，即可捕捉到異常的微分尖峰，從而實現了真正的先發制人 。

4. 200ns 超快感知算法的核心創新與信號處理架構

之所以能夠?qū)⑦@一物理理論推向?qū)嶋H應用，其核心突破在于提出了一套能夠抗擊極強電磁干擾（EMI）的精密模擬信號處理架構 。在實際工況中，功率器件的高 dv/dt 瞬態會通過芯片結電容（Coss?, Crss?）耦合出嚴重的位移電流，導致原始 VLp? 信號中充滿吉赫茲（GHz）級別的高頻振鈴噪聲，極易引發保護電路的誤觸發 。

4.1 徹底拋棄消隱時間的邏輯革命

該 200ns 算法最根本的邏輯變革在于徹底廢除了束縛開關速度的消隱時間機制 。由于算法的診斷依據是電流的微分狀態（速率）而非漏源極絕對電壓（幅值），它在物理層面上與器件開通時緩慢下降的 VDS? 電壓波形解耦 。這意味著，當柵極電壓剛剛跨越閾值電壓（VGS(th)?）的那一刻，故障判定邏輯便已處于全面武裝狀態，無需等待任何掩蔽窗口結束。

4.2 RCD 濾波與峰值鎖存網絡

為了從高頻振鈴噪聲中精確剝離出真實的短路微分特征，研究團隊設計了一套阻容二極管（RCD）低通濾波與鎖存網絡 。差分獲取的 VLp? 信號首先進入該無源網絡進行預處理：

首先，經過精密計算的 RC 濾波器具有特定的截止頻率，能夠有效平滑寄生電容放電引起的超高頻毛刺，同時保留由真實短路電流爬升所驅動的主 di/dt 脈沖能量 。 其次，RCD 網絡中的高速肖特基二極管扮演了至關重要的“單向閥”角色。當 VLp? 達到特征峰值并對濾波電容充電后，即使 di/dt 隨后因器件進入飽和區而趨于平緩，二極管的反向阻斷作用也能阻止濾波電容向源極倒灌放電。這一鎖存機制（Latching）成功捕獲了瞬態峰值特征，為后續比較器留出了充足的判斷時間窗口 。 最后，經過濾波與鎖存的純凈模擬信號被送入高速比較器的輸入端，與系統預設的精密參考電壓（閾值）進行比對。一旦跨越閾值，比較器即刻翻轉，向柵極驅動級輸出中斷指令 。

4.3 突破 200ns 的響應極限時間軸

這一套保護動作的總響應時間，是物理電流爬升時間、RC 濾波器傳播延遲、隔離比較器翻轉時間以及驅動器邏輯門的綜合累加。借助現代隔離信號鏈中傳播延遲僅為幾十納秒的超快比較器組件，整個從短路發生、寄生電感電壓突變、RCD 鎖存到觸發驅動器中斷的流程，被嚴格控制在 170ns 到 200ns 區間內 。接收到故障指令后，驅動器立刻執行軟關斷（Soft Turn-off）動作，在短路電流遠未演變?yōu)闉?zāi)難性洪峰之前將其徹底截?cái)?。

5. 基于基本半導體（BASiC）高速碳化硅模塊的實證參數分析

超快 di/dt 感知算法在實驗室環境外的成功部署，高度依賴于功率模塊在寄生參數上的極高一致性與物理設計的低電感特性?；景雽?dǎo)體（BASiC Semiconductor）專為高頻切換和高功率密度優化的工業級與車規級碳化硅 MOSFET 模塊矩陣，憑借其出色的封裝工藝與可預測的物理寄生模型，成為了該算法實施的理想物理載體 。

5.1 基本半導體（BASiC）模塊矩陣的封裝拓?fù)?/p>

為了滿足從工業變頻器、有源濾波器（APF）到 800V 架構的新能源汽車主驅逆變器的多尺度需求，基本半導體構建了覆蓋不同電流層級的半橋模塊封裝矩陣： 第一類是采用經典 34mm 封裝的中功率模塊陣列。該系列覆蓋從 60A 到 160A 的寬泛工作區間，適用于緊湊型高頻 DC/DC 轉換器和高頻感應加熱設備 。 第二類是針對高電流密度重載應用設計的 62mm 封裝模塊。其電流承載能力向上延伸至 240A 甚至 540A 級別，利用 PPS 塑料外殼在高溫與機械應力下提供了卓越的物理穩定性 。 第三類是代表著最高功率密度技術前沿的 Pcore?2 ED3 封裝車規級與工業級高階模塊，主打 240A 和 540A 規格，其內部的 Press-FIT 壓接技術和高級互連設計將雜散電感壓榨至極限 。

5.2 寄生電感與高頻開關特性的數據提取與推演

超快算法能否設定精準的觸發閾值，直接取決于模塊的總雜散電感（Lσ?）分布以及內部分壓給源極寄生電感的比例?；景雽?dǎo)體的所有列裝模塊均在其電氣特性中標注了引以為傲的“低電感設計（Low inductance design）”。通過對其詳細規格參數的橫向提取與比對，可以清晰地描繪出該算法賴以運行的物理環境。

下表系統性整理了基本半導體 34mm 封裝模塊在環境溫度 Tvj?=25°C、漏源極電壓 VDS?=800V 下的關鍵測試條件與開關參數：

表 1：基本半導體 34mm 封裝 SiC MOSFET 模塊關鍵參數對照表

解析：在該系列模塊中，測試回路的總雜散電感（Lσ?）被極其嚴格地控制在 40 nH 的基準水平上。這種高度的一致性意味著模塊內部的源極電感分配比例是穩定且可預測的，從而允許算法設計者利用一個相對統一的閾值電壓網絡來適配從 60A 跨越至 160A 的各個系統級應用 。

針對更高功率等級的系統，62mm 與 ED3 封裝展現出了更極致的寄生參數控制。以下數據展現了在大規模電流沖擊下這些模塊的瞬態特性：

表 2：基本半導體 62mm 及 Pcore?2 ED3 封裝大電流模塊關鍵參數對照表

解析：對于高達 540A 的重載模塊，其測試回路雜散電感進一步被壓縮并標定于 30 nH 。特別是在開通能量（Eon?）的測量中，該數據明確包含了內部體二極管（Body Diode）反向恢復所產生的額外能量耗散 。極低的導通電阻（例如 BMF540R12MZA3 在終端實測的 2.2mΩ 與芯片級的極低阻抗）意味著在極短的 200ns 內，由于通態電阻引起的壓降干擾（Rp??iD?）可以被完全忽略，從而大幅提升了純微分信號（Lp??di/dt）的信噪比。

5.3 凱爾文端子布局與高速傳感的協同效應

200ns 超快感知算法在硬件層面上的落地，高度依賴于基本半導體模塊所集成的標準化凱爾文源極物理端子。例如，在 BMF540R12MZA3 的 Pcore?2 ED3 封裝原理圖中，高管與低管分別配備了獨立于主功率回路（Pin 10/11 與 Pin 3）之外的精確控制與感測引腳組合（高管使用 Pin 7 柵極與 Pin 8 凱爾文源極，低管使用 Pin 5 柵極與 Pin 2 凱爾文源極）。這些無雜散電流流經的輔助引腳，使得 PCB 級的高速比較器電路能夠以零相位延遲、零壓降偏移的方式直接跨接在模塊內部寄生電感的兩端提取純粹的 VLp? 信號 。這種模塊內部硬件布局與外部 200ns 智能控制算法的技術協同，確保了閾值觸發邏輯在整個使用生命周期內的極高穩定性。

6. 短路熱力學革命：降低 60% 熱應力與“損壞前保護”的物理實現

將保護響應時間從傳統的 2μs 極限壓縮至 200ns，不僅是時間維度上的數量級跨越，更是電力電子熱力學的一場革命。部署基于源極寄生電感的感知算法并結合基本半導體的高效散熱模塊，能夠?qū)崿F(xiàn)短路熱應力高達 60% 的經驗降低 。這一成就的物理基礎深植于焦耳熱積分與材料熱膨脹特性的交互中。

6.1 短路瞬態能量積分的數學衰減

在短路事件的微秒級周期內，由于時間極其短暫，系統可視為完全的絕熱過程（Adiabatic Process），即產生的熱量完全無法傳導至絕緣基板或散熱器，而是全部被禁錮在僅有數十微米厚的碳化硅外延層及頂部鋁（Al）金屬化層中 。此時，芯片內部沉積的總短路能量（ESC?）由以下積分方程描述：

ESC?=∫0tclear??VDC??ISC?(t)dt

在經典的 DESAT 保護框架下，由于 tclear? 被長達 2μs 的消隱時間所拉長，短路電流 ISC? 擁有充足的時間順著 VDC?/Lloop? 的斜率攀升，直至抵達器件的物理飽和電流極限（Isat?）。這一飽和電流可能高達模塊額定電流的五到十倍 。器件在承受最高直流母線電壓的同時，長時間傳導著毀滅性的飽和峰值電流，導致能量積分結果呈幾何級數爆炸，進而使芯片瞬時結溫突破材料極限。

200ns 超快算法的卓越之處在于，它通過提前截?cái)喙收湘湕l，改變了能量積分的邊界條件 。在電流尚處于斜坡上升的幼年期、遠遠未能觸及危險的 Isat? 平臺之前（例如在 730V 直流母線電壓的硬開關短路測試中，電流在短短 170ns 時便被限制在區區 100A 水平 ），驅動器便已接收到確鑿的 di/dt 故障信號并啟動關斷程序。由于積分時間 tclear? 被縮短了一個數量級，且參與積分的動態電流峰值被大幅削弱，沉積在碳化硅晶格中的總能量（ESC?）獲得了根本性的遏制，經過嚴格的熱流體力學計算與實測驗證，這種截?cái)嘈?yīng)帶來了高達 60% 的熱應力消減 。

6.2 克服熱機械疲勞（Thermomechanical Fatigue）的終極路徑

這 60% 熱應力的消減徹底改變了器件的長期可靠性方程。在碳化硅模塊中，短路引發的失效往往并非單次的電氣擊穿，而是由于材料間熱膨脹系數（CTE）的巨大失配所引發的機械疲勞。碳化硅芯片的 CTE 約為 4ppm/K，而頂部的鋁鍵合線和敷銅基板的 CTE 分別高達 23ppm/K 和 17ppm/K 。在傳統保護下，極端的溫差（ΔTj?）使得接觸界面產生巨大的剪切應力；即使器件未在單次短路中直接燒毀，反復經歷這種極端熱沖擊也會導致鍵合線接觸面產生微裂紋、接觸電阻升高、導線脫落甚至引發芯片碎裂 。

基本半導體模塊為了應對這一熱機械挑戰，在物理層面上采用了極高規格的封裝材料體系。以其大電流模塊矩陣為例，全面應用了氮化硅（Si3?N4?）活性金屬釬焊（AMB）陶瓷基板以及優化的純銅（Cu）底板 。氮化硅陶瓷在熱導率大幅領先氧化鋁（Al2?O3?）的同時，其抗彎強度和斷裂韌性更是冠絕群雄，賦予了模塊無與倫比的功率循環（Power Cycling）壽命和熱擴散能力 。

然而，材料工藝的升級屬于被動防御，而 200ns 超快算法則是主動出擊。通過算法將短路帶來的 ΔTj? 溫升峰值死死壓制在安全界限之內，避免結溫觸碰引發 CTE 機械撕裂的紅線，輔以氮化硅 AMB 底板的迅速均溫作用，系統真正意義上將“在損壞中幸存”的傳統災后補救理念，升華為了在不可逆物理變化發生前便徹底扼殺危險的“損壞前保護”范式 。

7. 系統級高頻集成挑戰與前瞻性技術演進

將 200ns 源極寄生電感感知算法從前沿理論推向規?；慨a(chǎn)，不僅需要先進模塊的加持，還對系統級柵極驅動器架構提出了嚴苛的集成挑戰 。

7.1 主動?xùn)艠O驅動（Active Gate Driving）的數模融合

未來的柵極驅動系統將不再是簡單的電平轉換器，而是集成了復雜 RCD 濾波邏輯與超寬帶模擬-數字轉換（ADC）的主動控制中樞。為了將 200ns 的響應延遲進一步向 100ns 極限逼近，驅動芯片制造商（如 TI 的 AMC 系列隔離比較器或基本半導體的 BTD25350 系列雙通道隔離驅動器）將內置專用的低偏置微分傳感端子，直接以數字形式處理 VLp? 信號 。一旦觸發短路信號，主動?xùn)艠O驅動器必須執行多級動態軟關斷（Soft Turn-off）機制 。因?yàn)槿绻?di/dt 極速攀升的節點執行瞬時硬關斷，根據 V=Lloop??dioff?/dt，由此引發的感生過電壓將不可避免地?fù)舸?1200V 碳化硅器件的雪崖極限 。通過在故障隔離瞬間自動切換至高阻值的關斷路徑（動態 RG(off)? 調節），可以平滑泄放寄生回路能量，確保關斷軌跡絕對安全地框定在安全工作區（SOA）內 。

7.2 共模瞬態抗擾度（CMTI）與寄生干擾抑制

碳化硅高速開關的另一大副產物是超高的 dv/dt（通常超過 50kV/μs 甚至 100kV/μs）。這種劇烈的電壓跳變會通過驅動變壓器和隔離器的寄生電容注入極強的共模位移電流（ICM?=Cparasitic??dv/dt）。這種共模噪聲極其容易在敏感的 VLp? 檢測回路上引發串?dāng)_，導致超快比較器產生致命的假陽性中斷。因此，配合此算法運行的隔離控制系統必須具備超過 200kV/μs 的共模瞬態抗擾度（CMTI），同時在 PCB 布局層面利用磁珠（Ferrite Beads）對高頻空間輻射進行本地化吸收衰減 。

7.3 對下一代高壓電氣化架構的深遠影響

隨著新能源汽車快速邁入 800V 甚至更高電壓的碳化硅主驅時代，以及固態變壓器和并網儲能系統對高功率密度的無盡渴求，系統設計中允許的容錯裕度正在被無限壓縮。借助基于源極寄生電感的 200ns 超快短路感知技術，工程師在設計匹配基本半導體（BASiC）62mm 或 Pcore?2 ED3 旗艦?zāi)K的逆變器時，能夠以前所未有的自信縮減散熱余量并提升開關頻率 。短路瞬態能量的急劇減小，不僅放寬了整個逆變器冷卻系統的熱循環設計要求，更在宏觀層面上大幅減輕了電動汽車和工業驅動器中熱管理硬件的體積與重量負擔 。

8. 總結

碳化硅 MOSFET 技術以其卓越的開關性能與導通效率重塑了電力電子工業，但也因其極小的熱容和脆弱的短路生存時間窗口，向全行業的系統安全性發出了嚴峻的挑戰。長久以來，工業界依賴的傳統去飽和（DESAT）檢測機制由于必須引入微秒級的消隱時間以屏蔽開通瞬態，迫使器件在短路發生時承受毀滅性的能量沖擊與溫升，導致嚴重的材料熱機械疲勞與封裝失效。

200ns 超快 di/dt 故障感知算法不僅是一項突破性的電路拓?fù)鋭?chuàng)新，更是對寄生參數思維方式的一次顛覆。該算法摒棄了通過緩慢上升的漏源電壓判定故障的傳統路徑，創造性地將封裝內部不可避免的源極寄生電感（Lp?）直接轉化為純粹、無損且超寬帶的電流導數傳感器。通過精密的 RCD 濾波與峰值鎖存網絡，在器件導通的最初兩百納秒內便可直接剖析出短路特征，徹底消滅了致命的保護盲區。

實證與理論計算表明，當這種超快算法與諸如基本半導體（BASiC）所研發的具備穩定低雜散電感、內置凱爾文源極端子的大功率碳化硅模塊深度結合時，能夠在電流攀升至毀滅性的飽和極值之前對其進行斬?cái)?。這一先發制人的機制不僅削減了高達 60% 的短路熱應力沉積，更協同 Si3?N4? 陶瓷與純銅底板的頂級熱力學設計，將極端溫差導致的界面應力撕裂防患于未然。這標志著碳化硅應用領域正式跨越了災后搶救的被動防御時代，邁入了“損壞前保護”的主動安全新紀元，為全球電氣化進程向著更高電壓、更高密度的終極目標演進，構筑了堅不可摧的物理基石。
