在電動皮卡與貨車朝著高載重、長續航與全氣候適應不斷演進的今天，其電機控制器內部的功率管理系統已不再是簡單的逆變單元，而是直接決定了車輛動力邊界、運營效率與使用壽命的核心。一條設計精良的功率鏈路，是電控系統實現瞬時大扭矩輸出、高效能量回收與極端工況下穩定運行的物理基石。
然而，構建這樣一條鏈路面臨著多維度的挑戰：如何在提升功率密度與控制體積成本之間取得平衡？如何確保功率器件在振動、高低溫沖擊下的長期可靠性？又如何將高壓隔離、高效散熱與電磁兼容性無縫集成？這些問題的答案，深藏于從關鍵器件選型到系統級集成的每一個工程細節之中。
一、核心功率器件選型三維度：電壓、電流與拓?fù)涞膮f(xié)同考量
1. 主逆變橋低邊MOSFET：導通損耗與功率密度的關鍵
關鍵器件為VBL7402 (40V/200A/TO-263-7L)，其選型需要進行深層技術解析。在電壓應力分析方面，針對商用車輛常見的24V或48V低壓電池系統，40V的耐壓為電池電壓波動（如負載突降產生的尖峰）提供了充足裕量，滿足降額要求。其核心優勢在于極低的導通電阻（Rds(on)@10V=1mΩ），這對于持續大電流工況至關重要。

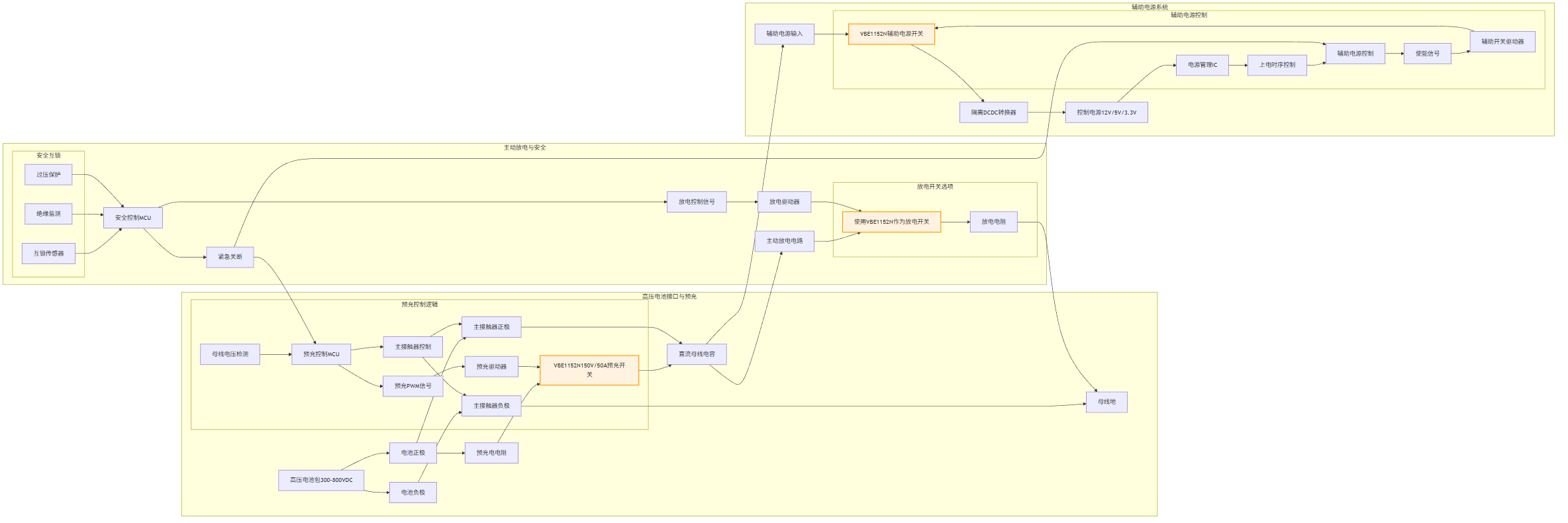

圖1: 電動皮卡 貨車電機控制器方案功率器件型號推薦VBE1152N與VBP15R11S與VBL7402與VBL16R11S與VBP1606S與產品應用拓?fù)鋱D_02_inverter

在動態特性與損耗優化上，TO-263-7L封裝（D2PAK-7L）提供了額外的驅動源極引腳（Kelvin Source），能顯著減少開關回路中的寄生電感，從而降低開關損耗和電壓過沖。對于峰值電流可達數百安培的貨車驅動電機，每相并聯多顆此類低內阻MOSFET是常見方案。其1mΩ的導通電阻意味著在100A有效值電流下，單顆器件的導通損耗僅為10W，為系統實現超過98.5%的峰值效率奠定基礎。
2. 主逆變橋高邊/高壓側MOSFET：耐壓與開關性能的平衡
關鍵器件選用VBP15R11S (500V/11A/TO-247)，其系統級影響可進行量化分析。在高壓系統應用方面，適用于電動皮卡/貨車中高壓平臺（如300-400V電池包）。500V的耐壓等級在考慮母線電壓波動及關斷過沖后，仍能保持安全的降額余量。其采用超結多外延（SJ_Multi-EPI）技術，在380mΩ的導通電阻下實現了良好的開關性能與成本平衡。
在橋臂拓?fù)渑c并聯設計中，TO-247封裝提供了優異的散熱路徑。對于額定功率80-120kW的驅動控制器，每相可能需要多顆此類MOSFET并聯以分擔電流。其開關特性（Qg, Qrr）直接影響高頻PWM下的開關損耗和EMI水平。配合優化的柵極驅動（如采用負壓關斷增強抗擾度），可確保在頻繁啟停、能量回收等復雜工況下的穩定運行。
3. 輔助電源與預充回路MOSFET：系統安全與智能管理的實現者
關鍵器件是VBE1152N (150V/50A/TO-252)，它能夠?qū)崿F(xiàn)高壓系統的智能安全控制。典型的應用場景包括：作為高壓電池包主接觸器的預充電回路開關，通過PWM控制限制初始充電電流，保護直流母線電容；或用于控制輔助電源（DCDC）的輸入，實現高壓上電時序管理。
在可靠性設計方面，150V的耐壓為12V/24V輔助電源的輸入側提供了高壓隔離冗余。50A的連續電流能力足以應對預充電瞬間的浪涌電流。TO-252（DPAK）封裝在緊湊空間內提供了良好的功率處理能力。其19mΩ的低導通電阻確保了在預充或持續供電過程中的低損耗，減少熱應力，提升系統整體可靠性。
二、系統集成工程化實現
1. 高功率密度熱管理架構
我們設計了一個三級散熱系統。一級液冷散熱針對VBL7402這類主逆變低邊MOSFET，將其直接安裝在液冷散熱器的銅基板或Pin-Fin結構上，目標是將結溫波動控制在ΔTj<30℃以內，以應對持續爬坡或重載起步的高熱負荷。二級強制風冷或?qū)針蛏崦嫦騐BP15R11S這類高壓側MOSFET，通過絕緣導熱墊與共享的液冷板連接，目標溫升低于40℃。三級PCB熱擴散則用于VBE1152N等輔助管理芯片，依靠大面積敷銅和內部熱層將熱量傳導至主散熱器，目標溫升小于25℃。
具體實施方法包括：采用直接水冷（DWC）或Pin-Fin液冷板，流道設計需優化以降低流阻并確保均勻散熱；在MOSFET與散熱器間使用高性能導熱硅脂或相變材料；在PCB功率層使用3oz以上厚銅箔，并布置密集的散熱過孔陣列（孔徑0.4mm，間距1.2mm）以降低熱阻。
2. 電磁兼容性與高壓安全設計
對于傳導與輻射EMI抑制，在直流母線輸入端部署高性能X/Y電容與共模電感組成的濾波器；開關節點采用疊層母排或緊密平行走線，將功率回路的寄生電感控制在20nH以下；驅動信號采用光纖或隔離驅動器傳輸，增強抗干擾能力。
針對高壓安全與隔離，功率器件與散熱器之間需使用具備高絕緣強度（如>2.5kV）的導熱絕緣墊；所有高壓連接器需滿足IP6K9K防塵防水及爬電距離要求；系統需集成主動放電電路（可利用選定的MOSFET實現），在車輛下電后快速將母線電壓降至安全范圍。
3. 可靠性增強與故障診斷設計
電氣應力保護通過網絡化設計來實現。在每顆MOSFET的漏-源極間布置RC緩沖電路或TVS管，以吸收關斷電壓尖峰；直流母線配置高能量密度的薄膜電容以平滑電流紋波并提供短路能量支撐。
故障診斷機制涵蓋多個方面：過流保護通過高帶寬、高隔離度的電流傳感器（如霍爾傳感器）配合硬件比較器實現，響應時間需小于1微秒；過溫保護通過埋置在散熱器或MOSFET附近的NTC/PTC熱敏電阻及芯片內部溫度傳感實現；還能通過監測Vds電壓或柵極信號來診斷器件的開路、短路或驅動異常狀態。
三、性能驗證與測試方案

圖2: 電動皮卡 貨車電機控制器方案功率器件型號推薦VBE1152N與VBP15R11S與VBL7402與VBL16R11S與VBP1606S與產品應用拓?fù)鋱D_04_auxiliary

1. 關鍵測試項目及標準
為確保設計質量，需要執行一系列關鍵測試。系統效率測試在典型工況點（如額定扭矩、峰值功率）進行，采用高精度功率分析儀測量，合格標準為峰值效率不低于97%（針對80kW以上系統）。溫升與熱循環測試在高溫環境（85℃冷卻液入口）下進行滿載耐久循環，使用熱電偶或紅外熱像儀監測，關鍵器件結溫（Tj）必須低于150℃且波動符合設計預期。開關波形與短路測試在雙脈沖平臺及短路發生器中驗證，要求Vds電壓過沖不超過額定電壓的25%，短路耐受時間大于5μs。機械振動與沖擊測試需滿足車規級標準（如ISO 16750-3），確保功率器件焊接與連接在長期振動下無失效。
2. 設計驗證實例
以一臺用于輕型貨車的90kW電機控制器測試數據為例（直流母線電壓：400VDC，冷卻液溫度：65℃），結果顯示：系統峰值效率在額定點達到98.1%；關鍵點溫升方面，低邊MOSFET（VBL7402）結溫為92℃，高壓側MOSFET（VBP15R11S）結溫為88℃，預充開關（VBE1152N）為55℃。功率循環測試表明，在10萬次熱循環（ΔTj=60℃）后，器件通態壓降變化率小于5%。
四、方案拓展
1. 不同功率等級與電壓平臺的方案調整
針對不同車型平臺，方案需要相應調整。輕型物流車（功率30-60kW，電壓300-400V）可采用本文所述的核心方案，主逆變使用多顆VBP15R11S并聯，低邊使用VBL7402。重型皮卡/貨車（功率120-250kW，電壓400-800V）則需要在高壓側選用耐壓650V及以上（如VBL16R11S）的MOSFET，并采用多芯片并聯模塊或半橋模塊以提升電流能力，散熱升級為雙面冷卻。低壓輔助系統（12V/24V）可選用VBP1606S（60V/150A）等器件用于大電流DCDC轉換。
2. 前沿技術融合
智能健康預測是未來的發展方向之一，可以通過在線監測MOSFET的通態電阻（Rds(on)）溫升曲線來實時評估結溫與老化狀態，或利用柵極電荷變化診斷鍵合線健康度。
第三代半導體應用路線圖可規劃為三個階段：第一階段是當前主流的優化型硅基MOSFET方案（如本文所選）；第二階段（未來1-2年）在高壓側引入SiC MOSFET，以進一步提升開關頻率和高溫效率；第三階段（未來3-5年）探索在低邊大電流路徑應用GaN HEMT，以實現極致的功率密度和動態響應。
電動皮卡與貨車的電機控制器功率鏈路設計是一個在極端工況、高可靠性要求與成本壓力間尋求平衡的系統工程。本文提出的分級優化方案——主逆變低邊追求極致低阻與高電流能力、高壓側平衡耐壓與開關損耗、輔助回路確保安全與智能管理——為不同層次的電驅動系統開發提供了清晰的實施路徑。
隨著車輛電氣化與智能化的深度融合，未來的功率控制器將朝著更高集成度、更強環境適應性與更智能狀態感知的方向發展。建議工程師在采納本方案基礎框架的同時，充分考慮車規級認證要求，并為功能安全（ISO 26262）和OTA升級預留必要的設計余量與接口。
最終，卓越的功率設計是隱形的，它不直接呈現給駕駛員，卻通過更強勁的爬坡能力、更長的續航里程、更低的維護成本與全生命周期的穩定輸出，為商用車輛運營提供持久而可靠的價值體驗。這正是工程智慧在電動化時代的真正價值所在。
