4 系統OTA升級說明

本章節主要介紹使用update工具進行OTA升級系統的方法?？赏ㄟ^網絡自動下載升級固件進行升級；亦可通過下載升級固件至USB設備（例如U盤）后，再進行系統升級。

關于OTA升級更多說明請查閱產品資料“6-開發參考資料Rockchip官方參考文檔LinuxRecovery”目錄下的《Rockchip_Developer_Guide_Linux_Recovery_CN》文檔。

備注：目前僅支持從eMMC啟動系統進行OTA升級。

4.1 通過網絡方式升級

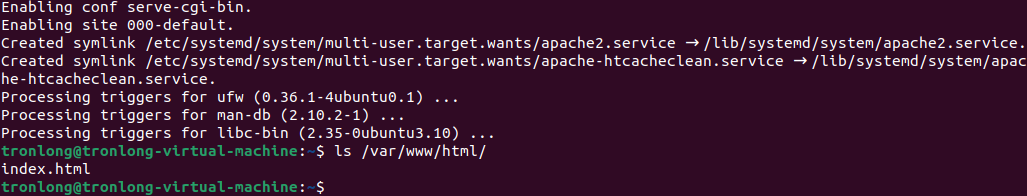

執行如下命令，安裝http服務器，安裝成功后可看到"/var/www/html"目錄下的index.html文件。

Host# sudo apt-get update

Host# sudo apt-get install apache2

圖 37

圖 38

執行如下命令，重啟apache2服務。

Host# sudo /etc/init.d/apache2 restart

圖 39

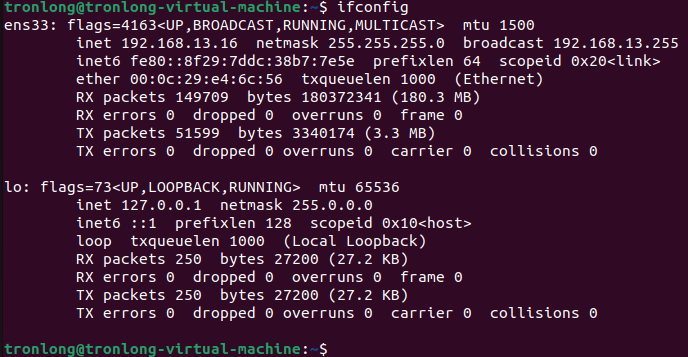

執行如下命令，查看PC機IP地址。

Host# ifconfig

圖 40

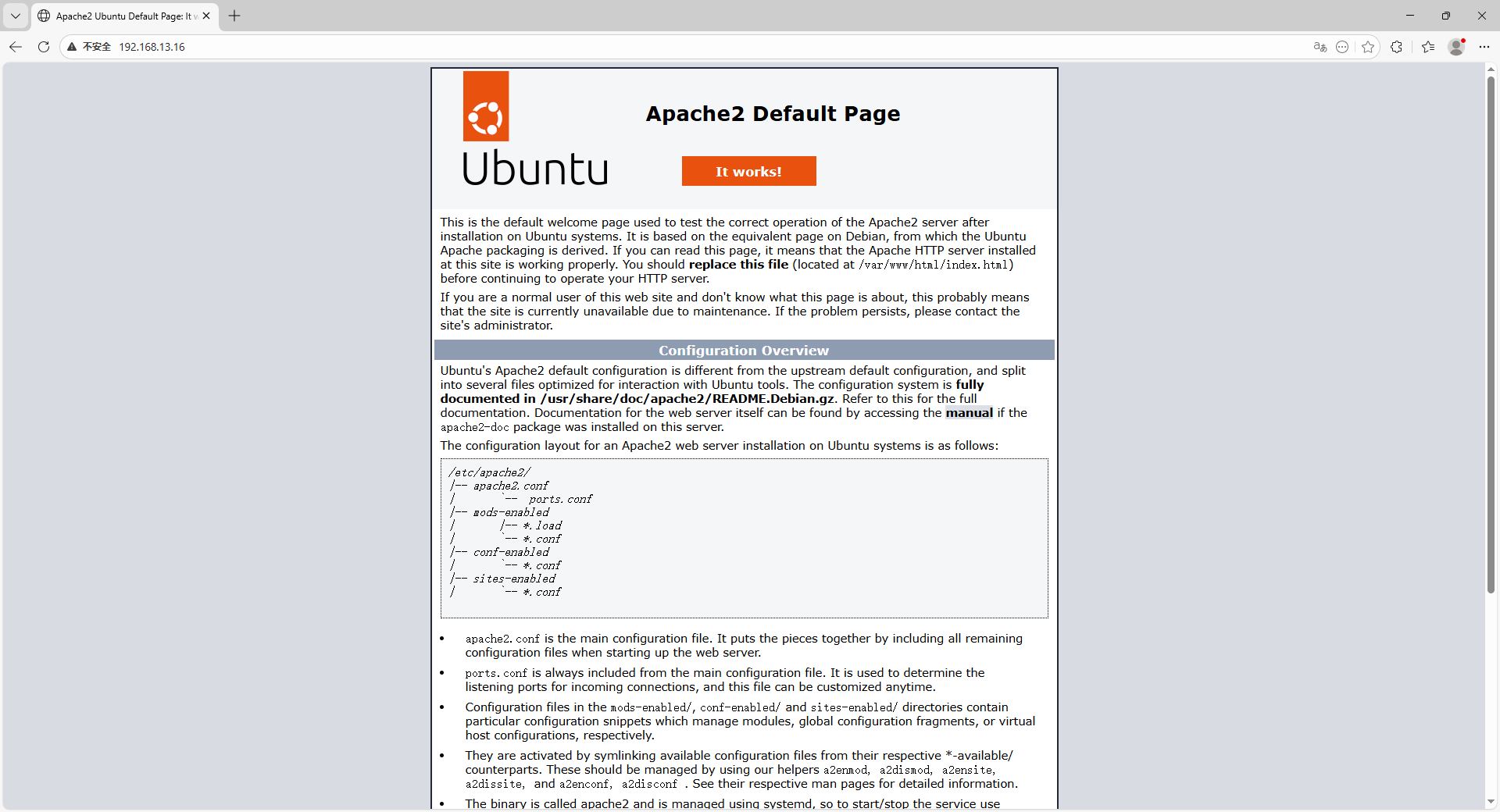

通過瀏覽器訪問"http://192.168.13.16/"，其中192.168.13.16為PC機IP地址，顯示"It works!"表示服務器搭建成功。

圖 41

請將升級固件update.img拷貝至自定義的文件夾。執行如下命令，在"/var/www/html/"目錄下創建一個文件夾存放update.img升級固件。

Host# sudomkdir /var/www/html/file

Host# cd /var/www/html/file

圖 42

圖 43

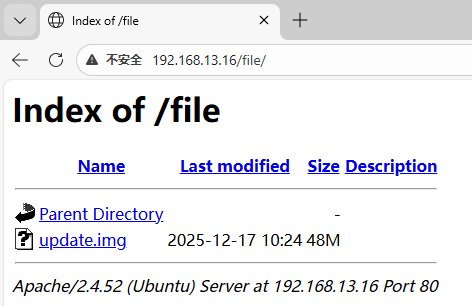

通過瀏覽器訪問"http://192.168.13.16/file"，其中192.168.13.16為PC機IP地址，可看到通過客戶端訪問服務器的文件。

圖 44

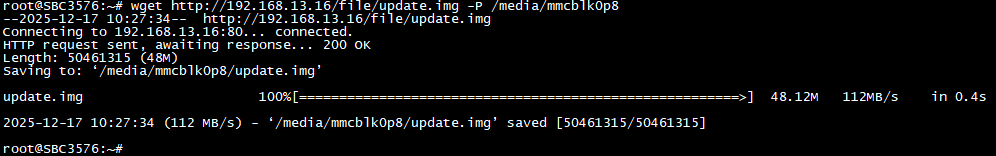

進入單板機系統，執行如下命令將update.img升級固件從http服務器端下載至單板機系統用戶數據分區"/media/mmcblk0p8/"目錄下，其中192.168.13.16為PC機IP地址。

Target# wget http://192.168.13.16/file/update.img -P /media/mmcblk0p8

圖 45

執行如下命令，卸載"/dev/mmcblk0p8"（用戶數據分區），創建"/userdata/"目錄，并將"/dev/mmcblk0p8"分區重新掛載至"/userdata/"目錄。

備注：由于使用update工具進行系統升級時，僅支持從系統"/userdata/"掛載點獲取升級鏡像，因此需將用戶數據分區重新掛載至"/userdata/"。

Target# umount /dev/mmcblk0p8

Target# mkdir -p /userdata

Target# mount /dev/mmcblk0p8/userdata

圖 46

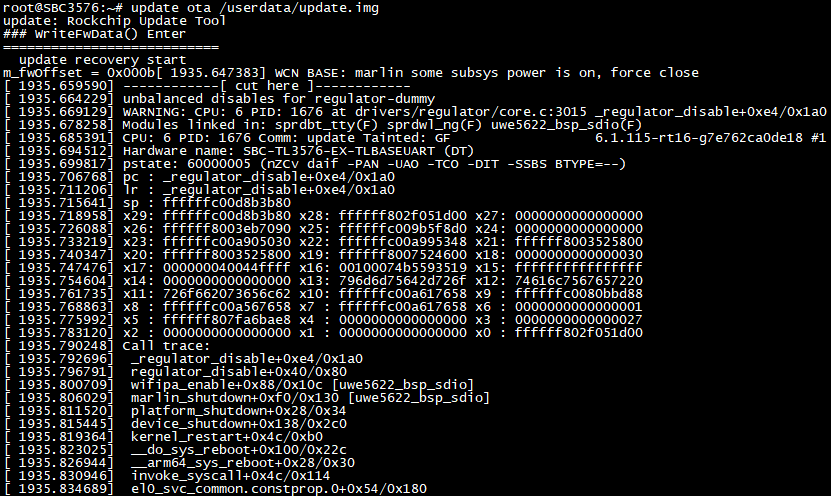

執行如下命令，進入recovery模式并進行Linux系統升級。

備注：升級過程中，單板機將會重啟兩次，第一次重啟是為了進入recovery模式進行系統升級，第二次重啟是系統升級完成后單板機重啟。

Target# update ota /userdata/update.img

圖 47

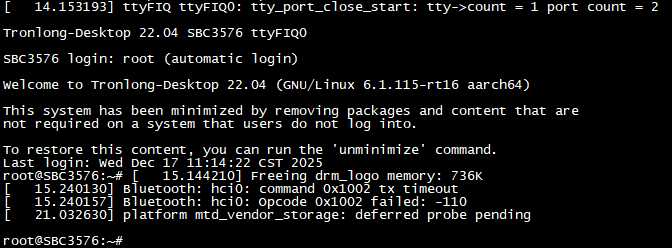

系統升級完成，單板機重新啟動后將自動登錄文件系統，打印信息如下。

圖 48

4.2 通過USB方式升級

（1）拷貝升級固件至eMMC升級

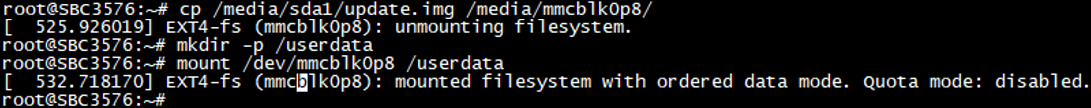

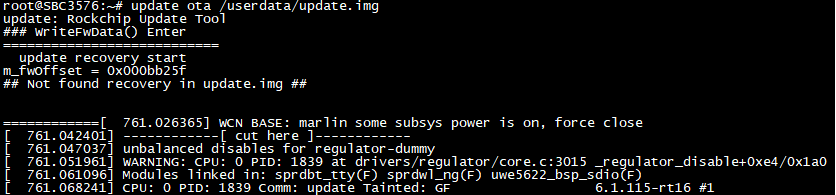

請先將升級固件update.img通過USB設備拷貝至單板機系統用戶數據分區"/media/mmcblk0p8/"目錄。執行命令，進入recovery模式并進行系統升級，打印信息如下。

備注：由于使用update工具進行系統升級時，僅支持從系統"/userdata/"掛載點獲取升級鏡像，因此需將用戶數據分區重新掛載至"/userdata/"。

Target# cp /media/sda1/update.img /media/mmcblk0p8/

Target# umount /dev/mmcblk0p8

Target# mkdir -p /userdata

Target# mount /dev/mmcblk0p8 /userdata

Target# update ota /userdata/update.img

圖 49

圖 50

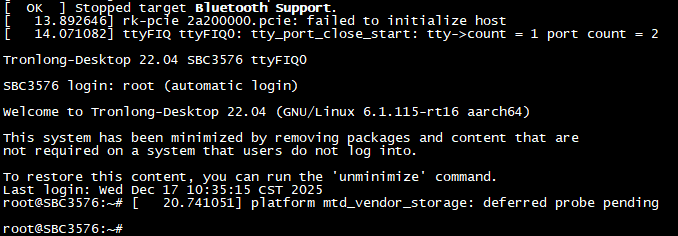

系統升級完成，單板機重新啟動后將自動登錄文件系統，打印信息如下。

圖 51

（2）直接從USB設備進行升級

由于使用update工具從USB設備進行系統升級時，僅支持從系統"/udisk"掛載點獲取升級鏡像，因此需將USB設備重新掛載至"/udisk"。

備注：

當接入多個USB設備時，請注意識別存放升級鏡像的USB設備的分區。

為確保升級流程順利完成，需嚴格遵循以下環境準備要求：升級所需的鏡像文件(update.img)必須存放于"/udisk/"根目錄下，此路徑為update程序默認的資源加載位置，若文件存放路徑錯誤將導致程序無法識別升級資源；同時需在執行update程序前預先創建"/userdata/"空目錄，這是由于升級過程中update程序會執行關鍵路徑完整性檢測，若檢測到該目錄不存在，系統將觸發保護機制自動終止升級流程并退出Recovery模式，最終導致升級失敗。

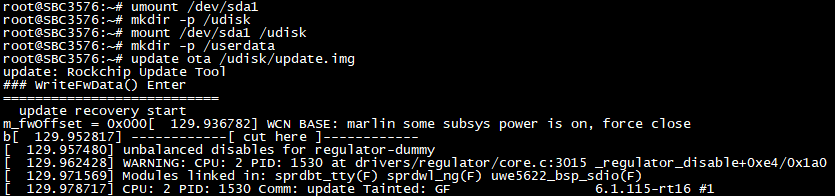

Target# umount /dev/sda1

Target# mkdir -p /udisk

Target# mount /dev/sda1 /udisk

Target# mkdir -p /userdata

Target# update ota /udisk/update.img

圖 52

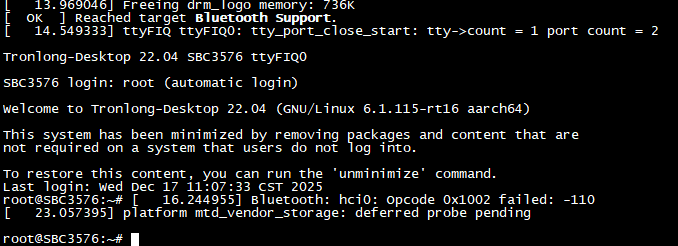

系統升級完成，單板機重新啟動后將自動登錄單板機系統，打印信息如下。

圖 53

注意：

（1）使用eMMC容量為16GByte配置的單板機同時升級系統多個分區時，其userdata分區容量可能無法滿足升級固件(update.img)的大小，導致升級固件update.img無法完整拷貝至"/userdata/"目錄下，從而導致OTA升級失敗。因此，推薦對升級固件分區進行裁剪（分多次升級），或參考《系統開發手冊》文檔的“配置分區大小”章節，拓展userdata分區的容量。

（2）如需定制升級固件update.img，推薦僅保留需要升級的局部分區，減少升級固件update.img大小。

（3）如在package-file文件中配置了recovery分區升級，則recovery.img將不會在recovery模式中升級，為預防出現在升級recovery.img過程中掉電導致后面其他分區無法正常升級的問題，recovery分區在當前運行的默認系統下進行升級，即執行"update ota /userdata/update.img"命令后會先檢測update.img升級固件中是否有打包recovery.img，若有則先升級recovery分區，再進入recovery模式升級其他分區固件；若沒有則直接進入recovery模式進行固件升級。

（4）misc分區不推薦打包至update.img升級固件中，在升級程序中該分區將被忽略，即使升級misc分區，升級成功后recovery程序仍會清空misc分區中所有命令及參數，從而導致無法達到預期結果。
