當EtherNet/IP遇見CANopen：一臺網關的儲能產線“破壁”實錄

項目背景

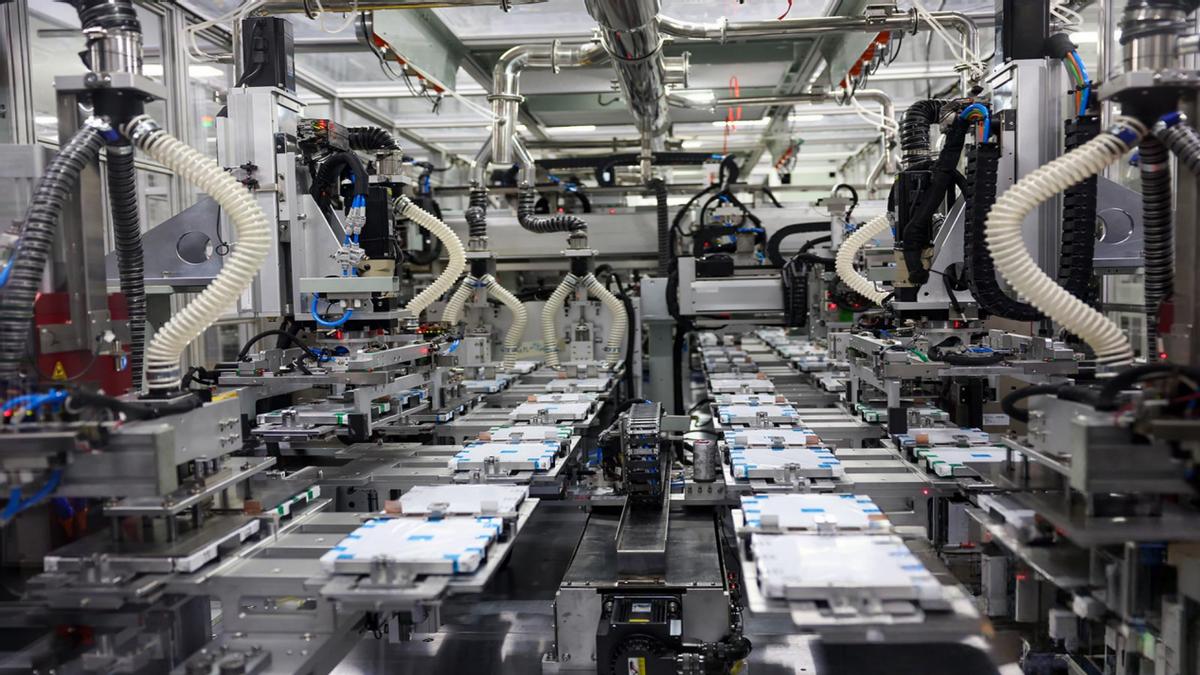

儲能電池模組產線上，控制器（PLC）習慣用EtherNet/IP“說話”，而十多臺變頻器、伺服電機只懂CANopen。兩者直接對話——數據錯位、丟包頻發，產線節拍被迫中斷。若全部更換為同協議設備，改造成本超預算40%，且停產周期長達兩周。

核心痛點

協議不兼容導致控制器無法讀寫變頻器的實時轉矩、轉速參數，伺服電機的定位反饋也傳不回PLC。設備間像隔著一堵墻——數據看得見，卻拿不到。

網關核心作用

疆鴻智能EtherNet/IP轉CANopen網關充當“協議翻譯官”。EtherNet/IP側設為從站，與PLC快速握手；CANopen側設為主站，主動輪詢所有伺服、變頻器參數。它將CANopen的PDO報文“翻譯”為EtherNet/IP的裝配對象，反之亦然——數據在兩個協議間雙向流動，延遲穩定在5ms以內。

軟硬件配置

- 硬件：網關一端接網線連PLC（IP地址設192.168.1.10），另一端接CAN總線（波特率500kbps）。終端電阻撥至“ON”。

- 軟件：通過網關配置工具導入變頻器EDS文件，映射PDO參數（如電流、轉速）到EtherNet/IP的輸入實例100；將PLC控制字映射到輸出實例150。一鍵下載。

獨特優勢

無需改動任何設備原有程序；支持64個CANopen從站；斷線后自動恢復通訊；參數映射可視化，鼠標拖拽即可完成。

解決的關鍵問題

- 成本直降：省去設備統一換型費用，僅用一臺網關（約2000元）打通全產線。

- 停機歸零：利用午休2小時完成安裝配置，無停產損失。

- 數據透明：PLC直接監控每臺電機的實時負載曲線，異常提前預警。

總結

一臺網關，消弭了協議隔閡，更消弭了“換設備還是停產線”的兩難。在儲能制造的高節拍賽道上，它用最簡單的物理接入，換來了最復雜的數據自由。
