準確和溫度補償?shù)?DCR 負載電流監視

　　為了實現所希望的功耗節省，有必要總結出所有工作模式時的負載特性。FPGA 用戶優化代碼，以最大限度地降低功率，而 ASIC 用戶根據吞吐量需求來調節內核電壓。準確實時的遙測極大地簡化了這種任務。

　　使用 LTC2974，可以根據電壓、電流和溫度狀態寄存器確定系統是否處于正常狀態，同時多路轉換的 16 位 ?∑ ADC 監視輸入和輸出電壓、輸出電流、以及內部和外部二極管溫度。

　　由于內核電壓越來越低這一趨勢，準確測量負載電流已經變成了一種挑戰，因?yàn)槭褂镁_的電流檢測電阻器可能導致不可接受的功率損耗。一種選擇是將電感器的 DC 電阻 （DCR） 用作電流分流組件。這么做有幾種優勢，包括零附加功耗、更低的電路復雜性和成本。然而，電感器電阻與溫度有很大的相關性，而且準確測量電感器磁芯的溫度很難，會不可避免地引入電流測量誤差 （參見圖 4）。

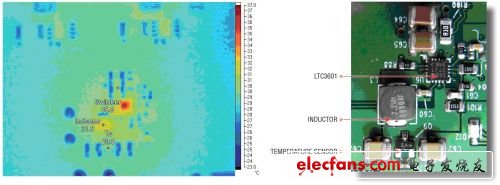

　　圖 4：一款 DC/DC 轉換器的熱像顯示了實際電感器溫度和溫度監測點之間的差別

　　LTC2974 憑借正在申請專利的溫度補償算法，使準確的 DCR 檢測成為可能，該算法補償從檢測二極管到電感器磁芯的溫度變化率，以及在電感器電流變化和溫度變化之間出現的時差 （參見圖 5）。這個功能與 LTC2974 的低噪聲 16 位 ?∑ ADC 相結合，可利用 DCR 微乎其微的電感器實現負載電流的準確測量 （參見圖 6）。

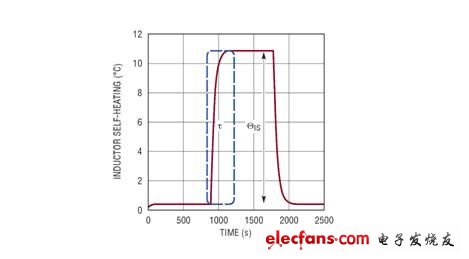

　　圖 5：LTC2974 用熱阻和延遲參數補償電感器自熱

　　INDUCTOR SELF-HEATING：電感器自熱

　　TIME：時間

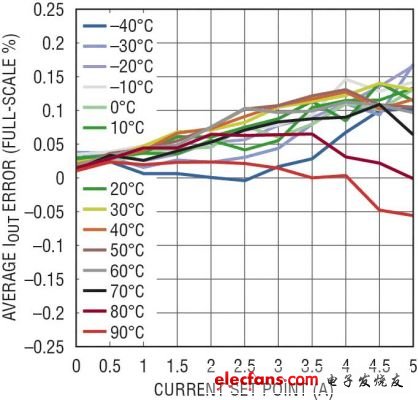

　　圖 6：在整個溫度和輸出電流范圍內，針對一款 DC/DC 轉換器的 LTC2974 總電流測量誤差

　　AVERAGE IOUT ERROR（FULL-SCALE %）：平均 IOUT 誤差 （滿標度 %）

　　CURRENT SET POINT：電流設定點

　　基于 PC 的設計和故障診斷

　　當與 LTpowerPlay? 軟件一起使用時，LTC2974 的故障和警報寄存器允許設計師 （和現場用戶） 一目了然地確定電源基礎設施的狀態 （參見圖 7）。在數據記錄中，提供狀態信息、可用時間和 ADC 遙測最后 500ms 的數據。如果為響應一個故障而禁止了某個通道，那么 LTC2974 的數據記錄可以存入受保護的 EEPROM 中。這個 255 字節的數據塊一直保持在非易失性存儲器中，直到用 I2C 命令清除為止。

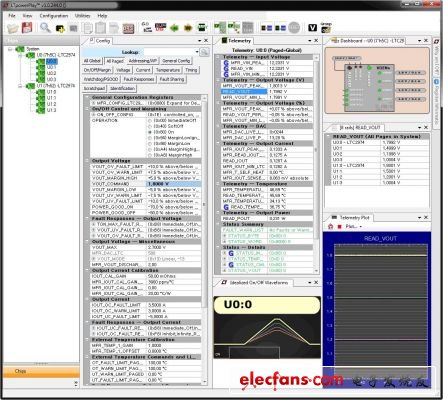

　　圖 7：LTpowerPlay 軟件允許設計師通過一個纖巧的連接器，將 PC 插入系統，從而使電源管理系統能得到完整的配置和控制，而且一行代碼都不必編寫。

　　圖 7 顯示，在 LTpowerPlay 的 LTC2974 界面中看到的數據記錄內容。LTC2974 以這種方式提供了在關鍵故障發生之前，電源系統狀態的完整瞬像，因此有可能在故障一發生時，就隔離故障根源。就調試高可靠性系統的預發布特征和現場故障而言，這是一種非常寶貴的功能。

　　獨立工作

　　基于 PC 且易于使用的 LTpowerPlay 軟件允許用戶通過 USB 接口和一個加密狗卡配置 LTC2974。LTpowerPlay 軟件是免費提供并可下載，允許設計師在一個直觀的界面中，配置所有器件參數，從而省去了開發過程中的大量編碼工作，并加快產品上市。

　　一旦器件配置最終確定，設計師就可以將參數保存到文件中，并上載到凌力爾特的工廠中。凌力爾特可以用該文件預設定器件，從而使客戶能最便利地對電路板開發與運行狀況進行檢驗。當內置 EEPROM 配置完成后，LTC2974 就能徹底地自主工作，而無需定制軟件。此外，增加一個纖巧的連接器，就允許 LTpowerPlay 軟件與 LTC2974 進行系統內的溝通，從而使現場用戶能按照需要存取遙測、系統狀態以及故障記錄數據。

　　結論

　　LTC2974 數字電源管理器為高可用性系統提供了前所未有的參數準確度、豐富的功能和可擴展的模塊化架構。用 LTC2974 可以簡化復雜的多軌系統設計。該器件采用了業界標準的 PMBus 接口，可直接與功能強大、基于 PC 且免費提供的 LTpowerPlay 控制軟件連接，并包括一個集成的 EEPROM 以實現徹底的定制化?？蛻艨捎?LTpowerPlay 設計工具設計應用，并簡便地將配置上載到凌力爾特的工廠。凌力爾特能夠采用您的定制配置在您的應用中產生安裝即用的預編程器件。
