1.概述

　　MOSFET的原意是：MOS（Metal Oxide Semiconductor金屬氧化物半導體），F(xiàn)ET（Field Effect Transistor場效應晶體管），即以金屬層（M）的柵極隔著氧化層（O）利用電場的效應來控制半導體（S）的場效應晶體管。

　　功率場效應晶體管也分為結型和絕緣柵型，但通常主要指絕緣柵型中的MOS型（Metal Oxide Semiconductor FET），簡稱功率MOSFET（Power MOSFET）。結型功率場效應晶體管一般稱作靜電感應晶體管（Static Induction Transistor——SIT）。其特點是用柵極電壓來控制漏極電流，驅動電路簡單，需要的驅動功率小，開關速度快，工作頻率高，熱穩定性優于GTR， 但其電流容量小，耐壓低，一般只適用于功率不超過10kW的電力電子裝置。

　　2.功率MOSFET的結構和工作原理

　　功率MOSFET的種類：按導電溝道可分為P溝道和N溝道。按柵極電壓幅值可分為；耗盡型；當柵極電壓為零時漏源極之間就存在導電溝道，增強型；對于N（P）溝道器件，柵極電壓大于（小于）零時才存在導電溝道，功率MOSFET主要是N溝道增強型。

　　2.1功率MOSFET的結構

　　功率MOSFET的內部結構和電氣符號如圖1所示；其導通時只有一種極性的載流子（多子）參與導電，是單極型晶體管。導電機理與小功率mos管相同，但 結構上有較大區別，小功率MOS管是橫向?qū)щ娖骷β蔒OSFET大都采用垂直導電結構，又稱為VMOSFET（Vertical MOSFET），大大提高了MOSFET器件的耐壓和耐電流能力。

　　按垂直導電結構的差異，又分為利用V型槽實現垂直導電的VVMOSFET和具有垂直導電雙擴散MOS結構的VDMOSFET（Vertical Double-diffused MOSFET），本文主要以VDMOS器件為例進行討論。

　　功率MOSFET為多元集成結構，如國際整流器公司（International Rectifier）的HEXFET采用了六邊形單元；西門子公司（Siemens）的SIPMOSFET采用了正方形單元；摩托羅拉公司 （Motorola）的TMOS采用了矩形單元按“品”字形排列。

　　2.2功率MOSFET的工作原理

　　截止：漏源極間加正電源，柵源極間電壓為零。P基區與N漂移區之間形成的PN結J1反偏，漏源極之間無電流流過。

　　導電：在柵源極間加正電壓UGS，柵極是絕緣的，所以不會有柵極電流流過。但柵極的正電壓會將其下面P區中的空穴推開，而將P區中的少子—電子吸引到柵極下面的P區表面

　　當UGS大于UT（開啟電壓或閾值電壓）時，柵極下P區表面的電子濃度將超過空穴濃度，使P型半導體反型成N型而成為反型層，該反型層形成N溝道而使PN結J1消失，漏極和源極導電。

　　2.3功率MOSFET的基本特性

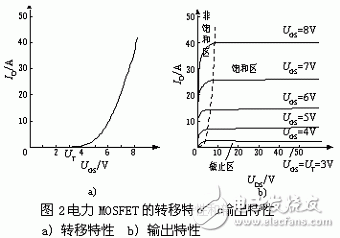

　　2.3.1靜態特性；其轉移特性和輸出特性如圖2所示。

　　漏極電流ID和柵源間電壓UGS的關系稱為MOSFET的轉移特性，ID較大時，ID與UGS的關系近似線性，曲線的斜率定義為跨導Gfs

　　MOSFET的漏極伏安特性（輸出特性）：截止區（對應于GTR的截止區）；飽和區（對應于GTR的放大區）；非飽和區（對應于GTR的飽和區）。電力 MOSFET工作在開關狀態，即在截止區和非飽和區之間來回轉換。電力MOSFET漏源極之間有寄生二極管，漏源極間加反向電壓時器件導通。電力 MOSFET的通態電阻具有正溫度系數，對器件并聯時的均流有利。

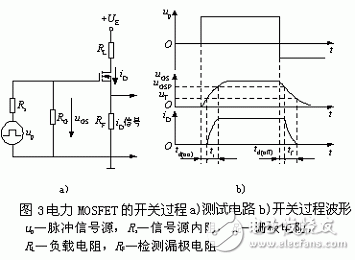

　　2.3.2動態特性；其測試電路和開關過程波形如圖3所示。

　　開通過程；開通延遲時間td（on） —up前沿時刻到uGS=UT并開始出現iD的時刻間的時間段；

　　上升時間tr— uGS從uT上升到MOSFET進入非飽和區的柵壓UGSP的時間段；

　　iD穩態值由漏極電源電壓UE和漏極負載電阻決定。UGSP的大小和iD的穩態值有關，UGS達到UGSP后，在up作用下繼續升高直至達到穩態，但iD已不變。

　　開通時間ton—開通延遲時間與上升時間之和。

　　關斷延遲時間td（off） —up下降到零起，Cin通過Rs和RG放電，uGS按指數曲線下降到UGSP時，iD開始減小為零的時間段。

　　下降時間tf— uGS從UGSP繼續下降起，iD減小，到uGS

　　關斷時間toff—關斷延遲時間和下降時間之和。

　　2.3.3 MOSFET的開關速度。

　　MOSFET的開關速度和Cin充放電有很大關系，使用者無法降低Cin， 但可降低驅動電路內阻Rs減小時間常數，加快開關速度，MOSFET只靠多子導電，不存在少子儲存效應，因而關斷過程非常迅速，開關時間在10— 100ns之間，工作頻率可達100kHz以上，是主要電力電子器件中最高的。

　　場控器件靜態時幾乎不需輸入電流。但在開關過程中需對輸入電容充放電，仍需一定的驅動功率。開關頻率越高，所需要的驅動功率越大。

　　2.4動態性能的改進

　　在器件應用時除了要考慮器件的電壓、電流、頻率外，還必須掌握在應用中如何保護器件，不使器件在瞬態變化中受損害。當然晶閘管是兩個雙極型晶體管的組 合，又加上因大面積帶來的大電容，所以其dv/dt能力是較為脆弱的。對di/dt來說，它還存在一個導通區的擴展問題，所以也帶來相當嚴格的限制。

　　功率MOSFET的情況有很大的不同。它的dv/dt及di/dt的能力常以每納秒（而不是每微秒）的能力來估量。但盡管如此，它也存在動態性能的限制。這些我們可以從功率MOSFET的基本結構來予以理解。

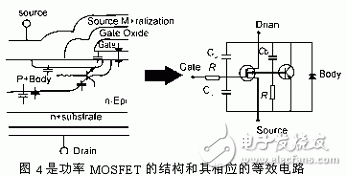

　　圖4是功率MOSFET的結構和其相應的等效電路。除了器件的幾乎每一部分存在電容以外，還必須考慮MOSFET還并聯著一個二極管。同時從某個角度 看、它還存在一個寄生晶體管。（就像IGBT也寄生著一個晶閘管一樣）。這幾個方面，是研究MOSFET動態特性很重要的因素。

　　首先MOSFET結構中所附帶的本征二極管具有一定的雪崩能力。通常用單次雪崩能力和重復雪崩能力來表達。當反向di/dt很大時，二極管會承受一個速 度非?？斓拿}沖尖刺，它有可能進入雪崩區，一旦超越其雪崩能力就有可能將器件損壞。作為任一種PN結二極管來說，仔細研究其動態特性是相當復雜的。它們和 我們一般理解PN結正向時導通反向時阻斷的簡單概念很不相同。當電流迅速下降時，二極管有一階段失去反向阻斷能力，即所謂反向恢復時間。PN結要求迅速導 通時，也會有一段時間并不顯示很低的電阻。在功率MOSFET中一旦二極管有正向注入，所注入的少數載流子也會增加作為多子器件的MOSFET的復雜性。

　　功率MOSFET的設計過程中采取措施使其中的寄生晶體管盡量不起作用。在不同代功率MOSFET中其 措施各有不同，但總的原則是使漏極下的橫向電阻RB盡量小。因?yàn)橹挥性诼ON區下的橫向電阻流過足夠電流為這個N區建立正偏的條件時，寄生的雙極性晶閘管 才開始發難。然而在嚴峻的動態條件下，因dv/dt通過相應電容引起的橫向電流有可能足夠大。此時這個寄生的雙極性晶體管就會起動，有可能給MOSFET 帶來損壞。所以考慮瞬態性能時對功率MOSFET器件內部的各個電容（它是dv/dt的通道）都必須予以注意。

　　瞬態情況是和線路情況密切相關的，這方面在應用中應給予足夠重視。對器件要有深入了解，才能有利于理解和分析相應的問題。
