大規模并行處理可加快分析速度

　　與現有的其他技術相比較，Voltus集成電路電源完整性分析解決方案在性能、準確度和設計收斂方面均有所提高。在性能方面，該工具使用先進的大規模并行算法，從而使分析速度比同類解決方案快10倍。

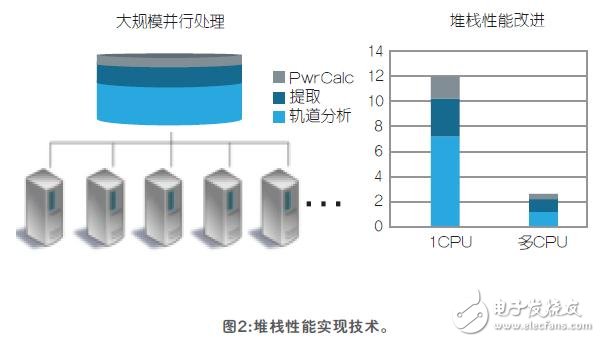

　　為了進一步體現這種工具的快速分析性能，下面將以早期測試版客戶提供的位于高級流程節點的擁有數億實例的超大規模設計場景為例。在對這樣的超大規模設計進行分析時，如果運用現有的生產流程，分層的靜態和動態電源簽核需要10天左右才能完成；如果采用Voltus集成電路電源完整性分析解決方案，則可以在32 個CPU上同時進行分析操作，僅耗時26個小時就可以完成分析工作—速度比原來提高了10倍左右，因此可以提前將設計方案送交制造（圖2）。

　　來看一個靜態功率分析的案例，在該案例中采用了一個在40nm級節點擁有2700萬個實例的模擬/混合信號芯片。如果利用現有的生產流程，要完成分析將需要 58個小時。而如果利用Voltus集成電路電源完整性分析解決方案，則可在8個CPU上同時進行分析操作，僅耗時6個小時就可以完成分析工作，速度提高了10倍左右，并且不會降低準確度。

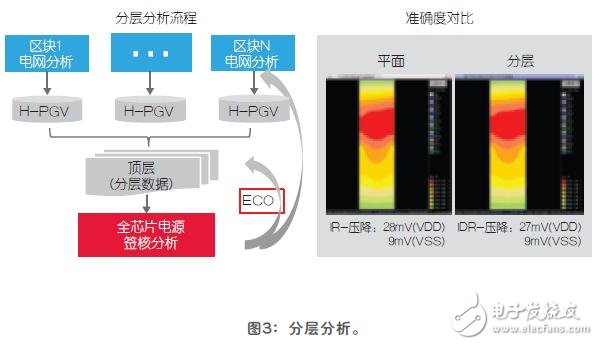

　　該工具采用了分層結構，而且分析性能卓越，可以通過計算機網絡進行計算而且容量非常大 （最多可以支持10億個實例）。例如，如果一臺單機配有16個CPU，Voltus集成電路電源完整性分析解決方案可在這些CPU上同時進行分析操作。如果單機的數量不止一臺，每臺單機都有多個CPU，而且這些單機連接形成了一個網絡，該工具仍然可以使用其多線程分布式處理技術支持快速電源分析計算。通過分層方法，工程師可以建立電源網絡模型，這是設計層次中較低層的部分，目的是獲取所關注的電源網絡信息。這一模型減小了從頂層所看到的節點總數，鑒于此，與同類解決方案相比，工程師在分析過程中可以運行更多的設計實例（圖3）。

　　在設計收斂方面，Voltus工具在早期底層規劃和電源規劃階段對電源軌進行分析，以便通過布線布局、工程變更指令（ECO）和芯片與系統的協同設計分析在物理上對電源網絡進行優化。在準確度方面，Voltus集成電路電源完整性分析解決方案采用SPICE級的軌矩陣解算法以及精確的電源網絡電阻電容萃取和實例功率計算/分布。軌矩陣解算法較為復雜，可以在分布在多臺設備上的幾十個CPU上同時進行，提供大型電源網絡的高準確度模擬。

　　整個簽核流程的一部分

　　Voltus集成電路電源完整性分析解決方案是Cadence公司提供整個簽核和設計收斂流程的一部分。該工具的作用與獨立的電源簽核工具類似。但它集成了很多其他組件，給設計工程師們提供了一個從芯片到系統的多產快速的設計收斂流程。

　　早期電源軌分析

　　在傳統的設計流程中，工程師布完線之后，會進行電源簽核分析，以評估電源網絡設計方案的可行性。但是，如果在布完線之后才對設計方案的電源完整性進行分析，而且在分析之后發現了問題，則需要耗費更長的時間來解決問題，甚至可能無法解決。Voltus集成電路電源完整性分析解決方案可以避免上述問題，因為它同時還集成了Cadence Encounter數字實現系統，使設計工程師們可以將電源網絡設計挪到物理實現的早期階段。早期電源軌分析考慮了底層規劃信息，以及電源網絡金屬元件的大小和位置。如果工程師必須將兩個功能區塊放到一起（而且兩個區塊均十分活躍），則該集成解決方案可以提供關于如何實現最佳布線的指導建議。良好的早期軌分析結果將會推進電源簽核，更快地匯聚，從而加快設計收斂。
