簡介

　　構建具有納伏級靈敏度的電壓測量系統會遇到很多設計挑戰。 目前最好的運算放大器（比如超低噪聲AD797）可以實現低于1 nV/√Hz的噪聲性能（1 kHz），但低頻率噪聲的本質限制了可以實現的噪聲性能為大約50 nV p-p（0.1 Hz至10 Hz頻段內）。 過采樣和平均可以降低平帶噪聲的rms貢獻，但代價是犧牲了更高的數據速率，且功耗較高，但過采樣不會降低噪聲頻譜密度，同時它對1/f區內的噪聲無影響。 此外，為避免來自后續級的噪聲貢獻，就需要采用較大的前端增益，從而降低了系統帶寬。 如果沒有隔離，那么所有的接地反彈或干擾都會出現在輸出端，并有可能破壞放大器及其輸入信號的低內部噪聲的局面。 表現良好的低噪聲儀表放大器可以簡化設計和此類系統結構，并降低共模電壓、電源波動和溫度漂移引起的殘留誤差。

　　低噪聲儀表放大器AD8428提供2000精確增益，具備解決這些問題所必須的一切特性。 AD8428具有5 ppm/°C最大增益漂移、0.3 μV/°C最大失調電壓漂移、140 dB最小CMRR至60 Hz（120 dB最小值至50 kHz）、130 dB最小PSRR和3.5 MHz帶寬，適合低電平測量系統。

　　最引人注目的是該器件的1.3 nV/√Hz電壓噪聲（1 kHz）和業界最佳的40 nV p-p噪聲（0.1 Hz至10 Hz）性能，在極小信號下具有高信噪比。 兩個額外的引腳可讓設計人員改變?cè)鲆婊蛟黾?a href="http://m.makelele.cn/tags/濾波器/" target="_blank">濾波器來降低噪聲帶寬。 這些濾波器引腳還提供了降低噪聲的獨特方法。

　　使用多個AD8428儀表放大器降低系統噪聲

　　圖1顯示的電路配置可進一步降低系統噪聲。 四個AD8428的輸入和濾波引腳互相短接，降低噪聲至原來的二分之一。

　　可以使用任意一個儀表放大器的輸出來保持低輸出阻抗。 此電路可以擴展從而降低噪聲，降低的倍數為所用放大器數的平方根。

　　電路如何降低噪聲

　　每一個AD8428產生1.3 nV/√Hz折合到輸入（RTI）的典型頻譜噪聲，該噪聲與其他放大器產生的噪聲不相關。 不相關的噪聲源以方和根（RSS）的方式疊加到濾波器引腳。 另一方面，輸入信號為正相關。 每一個AD8428都響應信號在濾波器引腳上生成相同的電壓，因此連接多個AD8428不會改變電壓，增益保持為2000。

　　圖1. 使用四個AD8428儀表放大器的降噪電路

　　噪聲分析

　　針對圖2電路簡化版本的分析表明，將兩個AD8428以此方式連接可以降低噪聲，降低的倍數為√2。每一個AD8428的噪聲都可以在+IN引腳上建模。 為了確定總噪聲，可以將輸入接地，并使用疊加來組合噪聲源。

　　噪聲源en1經200差分增益放大，并到達前置放大器A1的輸出端。 就這部分的分析而言，輸入接地時，前置放大器A2的輸出端無噪聲。 前置放大器A1每個輸出端與相應前置放大器A2輸出端之間的6 kΩ/6 kΩ電阻分頻器可以采用戴維寧等效電路替代： 前置放大器A1輸出端噪聲電壓的一半以及一個3 kΩ串聯電阻。 這部分就是降低噪聲的機制。 完整的節點分析表明，響應en1的輸出電壓為1000 × en1。 由于對稱，因此響應噪聲電壓en2的輸出電壓為1000 × en2。 en1和en2幅度都等于en，并且將作為RSS疊加，導致總輸出噪聲為1414 × en。

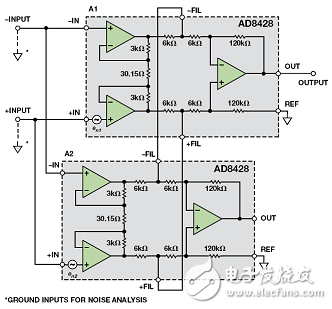

　　圖2. 噪聲分析簡化電路模型

　　為了將其折合回輸入端，就必須驗證增益。 假設在+INPUT和–INPUT之間施加差分信號VIN。 A1第一級輸出端的差分電壓等于VIN × 200。同樣的電壓出現在前置放大器A2的輸出端，因此沒有分頻信號進入6 kΩ/6 kΩ分頻器，并且節點分析表明輸出為VIN × 2000。因此，總電壓噪聲RTI為en × 1414/2000，等效于en/√2。使用AD8428的1.3 nV/√Hz典型噪聲密度，則兩個放大器配置所產生的噪聲密度約為0.92 nV/√Hz。

　　使用額外的放大器之后，濾波器引腳處的阻抗發生改變，進一步降低噪聲。 例如，如圖1所示使用四個AD8428，則前置放大器輸出端到濾波器引腳之間的6 kΩ電阻后接三個6 kΩ電阻，分別連接每一個無噪聲前置放大器的輸出端。 這樣便有效地創建了6 kΩ/2 kΩ電阻分頻器，將噪聲進行四分頻處理。 因此，正如預測的那樣，四個放大器的總噪聲便等于en/2。

　　進行噪聲與功耗的權衡取舍

　　主要的權衡取舍來自功耗與噪聲。AD8428具有極高的噪聲-功耗效率，輸入噪聲密度為1.3 nV/√Hz（6.8 mA最大電源電流）。 為了進行對比，考慮低噪聲AD797運算放大器——該器件需要10.5 mA最大電源電流來達到0.9 nV/√Hz。 一個分立式G = 2000低噪聲儀表放大器采用兩個AD797運算放大器和一個低功耗差動放大器構建，可以使用21 mA以上電流，實現兩個運算放大器和一個30.15 Ω電阻貢獻的1.45 nV/√Hz噪聲RTI性能。

　　除了很多放大器并聯連接使用的電源考慮因素外，設計人員還必須考慮熱環境。 采用±5 V電源的單個AD8428因內部功耗會使溫度上升約8°C。 如果很多個器件靠近放置，或者放置在封閉空間，則它們之間會互相傳導熱量，需考慮使用熱管理技術。

　　SPICE仿真

　　SPICE電路仿真雖然不能代替原型制作，但作為驗證此類電路構想的第一步很有用。 若要驗證此電路，可以使用ADIsimPE仿真器和AD8428 SPICE宏模型仿真兩個器件并聯時的電路性能。 圖3中的仿真結果表明該電路的表現與預期一致： 增益為2000，噪聲降低30%。

　　圖3. SPICE仿真結果

　　圖4. 圖1中電路的電壓噪聲頻譜測量值

　　測量結果

　　在工作臺上測量四個AD8428組成的完整電路。 測得的RTI噪聲頻譜密度為0.7 nV/√Hz（1 kHz），0.1 Hz至10 Hz范圍內具有25 nV p-p。 這比很多納伏電壓表的噪聲都要更低。 測得的噪聲頻譜和峰峰值噪聲分別如圖4和圖5所示。

　　結論

　　納伏級靈敏度目標非常難以達成，會遇到很多設計挑戰。 對于需要低噪聲和高增益的系統，AD8428儀表放大器具有實現高性能設計所需的特性。 此外，該器件獨特的配置允許將這個不尋常的電路加入其納伏級工具箱內。

　　圖5. 圖1中電路測得的0.1 Hz至10 Hz RTI噪聲

　　參考文獻

　　MT-047指南：運算放大器噪聲。

　　MT-048指南：運算放大器噪聲關系：1/f噪聲、均方根（RMS）噪聲與等效噪聲帶寬。

　　MT-049指南：?jiǎn)螛O點系統的運算放大器總輸出噪聲計算。

　　MT-050指南：二階系統的運算放大器總輸出噪聲計算。

　　MT-065指南：儀表放大器噪聲。
