可能會發現的其它子系統：顯示電池電量狀態的發光二極管（LED）、在D +/ D-線路上與便攜式設備通信的裝置，或進行過熱、過流檢測的故障保護機制。整個系統很快變得復雜起來，許多不同的集成電路（IC）必須共同協作。

圖1為框圖，而圖2展示了形狀系數優化的印刷電路板（PCB）。讓我們一起來看看其測試報告中這款參考設計的各方面說明。

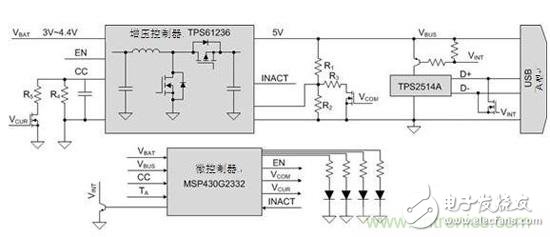

圖1：PMP9776 TI Design移動電源框圖

?

圖2：完備的PMP9776 TI Design解決方案尺寸非常小，且極易匹配移動電源的形狀系數

移動電源的核心是升壓轉換器，其作用是將電池電壓轉換為用于便攜式設備的5V。參考設計使用高度集成的TPS61236同步升壓轉換器以超過95%的功率向便攜式設備提供高達2.4A的電源。如此高的功率確保該便攜式設備可接收幾乎所有的儲存電能，并盡可能降低移動電源相對應的溫升幅度（由于轉換的功率損耗）。2.5mm&TImes;2.5mm規格的集成電路實現了較小的總形狀系數，允許使用容量更大的電池。

最后，TPS61236還有恒定電流（CC）輸出功能，這在負荷試圖汲取過多電流的移動電源中尤其有用。恒定電流輸出功能在安全電流條件下保持運行，并防止由其他限流措施造成溫度過高的現象。

管理移動電源子系統的活動對保持電池的能級至關重要，避免將其浪費在內部功能上。該參考設計中包含一個MSP430微控制器（MCU），其作為內務處理型MCU，用來優化移動電源的功耗。當MCU檢測負荷較低時，它會關閉大部分子系統；待機狀態下，移動電源僅消耗22mA電量。為防止電池出現高放電電流，MCU會調整限流。當負荷電流發生變化時，MCU還會對輸出電壓做出小幅調整，從而提供一個穩壓良好的輸出。最后，MCU通過其集成的模數轉換器（ADC）測量電池電壓和溫度。然后，MCU驅動LED來顯示電池電壓并監視溫度，以保持移動電源處于安全工作范圍。

TPS2514A USB充電端口控制器可以在各種各樣的USB充電協議下工作，用于調解便攜式設備的D +/ D-線路，以正確檢測設備，并為設備充電。其采用小形晶體管（SOT）-23封裝，使得集成電路具有簡單而又廉價的特性，可以完成這一重要任務。

如此一來，便實現了一體式完備的移動電源設計，可滿足各種需求。
