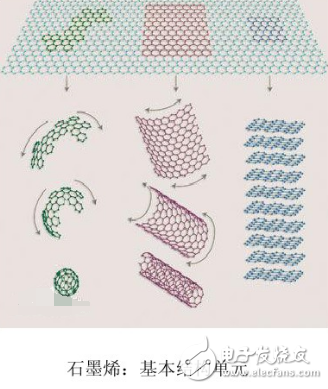

石墨烯（英文名Graphene）是一種由C 原子形成的蜂窩狀的準二維結構，是C的另外一種同素異形體。例如，在計算石墨和碳納米管特性時，通常都是從石墨烯這個基本結構單元出發的。

　　石墨烯的來源

　　實際上石墨烯本來就存在于自然界，只是難以剝離單層結構。石墨烯一層層疊起來就是石墨。1mm厚的石墨大約包含300萬層石墨烯。

　　石墨烯的發現歷程

　　碳——自然界萬事萬物中最重要的物質，也是構成有機生命體的只要元素。碳材料包括活性炭、金剛石、石墨。

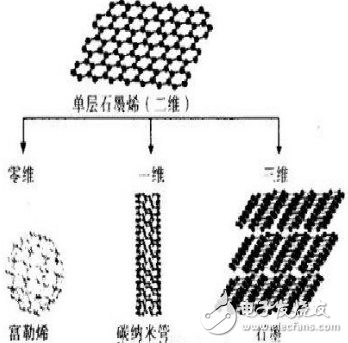

　　隨著納米技術的發展，1985年由60個碳原子構成“足球”分子C60（富勒烯）被發現，1991年由石墨層卷曲而成的一維管狀納米結構：碳納米管被發現。

　　2004年英國曼徹斯特大學兩位科學家Andre Geim和Konstantin Novoselov在用機械剝離發制備出石墨烯

　　其實早在1934年L.D.Landau和R.E.Peierls就指出準二維晶體材料由于其自身的熱力學不穩定性，在常溫常溫下會迅速分解，1966年Mermin-Wagner理論指出表明起伏會破壞二維晶體的長程有序，因此二維晶體石墨烯只是作為研究碳質材料的理論模型。

　　美國德克薩斯大學奧斯汀分校的Rodney Rouff曾嘗試著將石墨在硅片上摩擦，并深信采用這個簡單的辦法可制石墨烯，但他沒有對產物做進一步的檢測

　　美國哥倫比亞大學的Philip Kin利用石墨制作了一個“納米鉛筆”，在一個表面上花寫，并得到了石墨薄片，成熟最低可達0層

　　可以說，他們里石墨烯的發現只有一步之遙，諾貝爾獎的史冊極大可能會因?yàn)樗麄兊倪M(jìn)一步工作而改寫。但命運之神最終沒有眷顧他們。

　　石墨烯的結構與性能

　　石墨烯是指僅有一個原子尺寸厚的單層石墨層片，由sp雜化的碳原子緊密排列而成的蜂窩狀晶體結構。石墨烯中碳-碳鍵長0.142nm。每個晶格內有三個鍵，連接十分牢固，形成了穩定的六邊形狀。

　　形象來說，石墨烯是由單層碳原子緊密堆積成的二維蜂窩狀晶格結構，厚度為0.35nm，約為頭發直徑的二十萬分之一。

　　石墨烯的結構非常穩定，碳原子之間的連接極其柔韌。受到外力時，碳原子面發生彎曲變形，使碳原子不必重新排列來適應外力，從而保證了自身的結構穩定性。　　

　　光學性質

　　石墨烯具有優異的光學性質。理論和實驗結構表明，單層石墨烯吸收2.3%的可見光，即透光率為97.7%。下圖，從基底到單層石墨烯、雙層石墨烯的可見光透射率一次相差2.3%，因此可根據石墨烯薄膜的可見光透射率來估算其層數。即石墨烯的透光性與厚度有關，與波長無關。

　　電學性能

　　石墨烯結構穩定，各碳原子間的連接非常柔韌，當施加外部機械力時，碳原子面彎曲變形，從而使碳原子不必重新排列來適應外力，無碳原子缺失情況，也就保持了結構穩定，使碳原子具有優秀的導電性。石墨烯中的電子在軌道中移動時，不會因晶格缺陷或引入外來原子而發生散射，遷移率可達200000cm2/（v*s），約為硅中電子遷移率的140倍，其電導率可達104s/m，是室溫下導電性最佳的材料。因受溫度和摻雜效應影響很小，低接觸電阻則有助于進一步減小器件開關時間，超高頻率的操作響應特性是石墨烯基電子器件的一大顯著優勢。　

　　力學性能

　　石墨烯其抗拉強度和彈性模量分別為125GPa和1.1TPa。石墨烯的強度極限為42N/m2，是已知材料中強度和硬度最高的晶體結構，從而保證了石墨烯制品的使用穩定性，也有助于促進石墨烯增強復合材料和機械材料的研究應用。

　　熱學性能

　　石墨烯的理論比表面積可達2630m2/g，室溫?zé)釋?dǎo)率約為5300 w/（m·k），高于碳納米管和金剛石，是室溫下銅的熱導率的10倍多。對于一些電子設備，頻率越高，熱量也越高，如果導熱性達不到要求，頻率提升就會受到限制，填充的信號也就有限。導熱率高決定了石墨烯適合于高頻電路。

　　石墨烯的應用

　　手機中的應用

　　2013年2月5日，諾基亞正式宣布成為石墨烯旗艦聯盟的一員，并從歐盟的未來與新興技術組織獲得了13.5億美元的研究經費，該經費將用于石墨烯材料的研究。諾基亞對石墨烯材料的應用設想為：

　　1、提升收的性能、降低成本，例如取代在液晶顯示器觸控面板中廣泛使用的透明ITO導電層，以及用于其他高頻電子元器件中；

　　2、在未來的概念手機設計中，將石墨烯應用于線路板、柔性材料以及一體化多點感應平臺。石墨烯使觸摸屏包含一層50納米厚的DLC防掛材料、一層700納米厚的局對二甲苯涂層、一層200納米厚的石墨烯電層、一層200微米厚的PET材料，使得整個觸摸屏厚度僅為0.2毫米。

　　代替硅生產超級計算機

　　石墨烯是已知導電性最出色的材料，這種特性尤其適合高頻電路，高頻電路是現在電子工業的領頭羊，一些電子設備，例如手機，由于工程師們正在設法將越來越多的信息填充在信號中，熱量也越高，于是，高頻的提升便受到很大的限制，由于石墨烯的出現，高頻提升的發展前景似乎變得無限廣闊了。
