便攜式電子點煙器又叫電子打火機。其由內置鋰離子電池和發熱絲，充電電路，電池保護電路，外殼等組成。環保電子點煙器是由電池供電，電池可以充電，放電幾百次，（在電池沒完全放完電之前，即用即充會延長電池的使用壽命）。

　　電子點煙器的價值不光是好不好用的問題，主要是安全方便的問題。1、只要開車，就不用擔心沒有火機點煙 ；2、車?yán)锶f(wàn)萬不能放置液體打火機，否則在溫度較高的情況下會自爆，甚至傷人?？梢宰詣?dòng)送煙點煙，操作簡便，自動化程度高。 USB接口充電式點煙器，發熱絲發熱，無明火，防風效果好！所以電子點煙器還是很有市場的。

下面我們分享一個usb電子點煙器設計方案。

USB環保電子點煙器設計方案

　　電子點煙器，包括機殼、電路板、點煙倉，點煙倉由電熱絲、香煙托架、置煙位置、送煙桿、電動機組成，電熱絲位于置煙位置的煙頭處，香煙托架位于置煙位置的下方，送煙桿的一端位于置煙位置的下方，另一端與電動機連接，機殼對應置煙位置的煙蒂處有一個出煙口。

　　電子點煙器控制IC采用ASIC設計，適用于采用物理開關的新型電子點煙器方案。

　　芯片工作狀態穩定，不會有目前的MCU方案的死機現象，也不會出現因低于臨界電壓而引起的芯片無法復位現象；采用低功耗設計，省電模式下靜態電流小于3uA，保證待機狀態下電池的使用時間；而點煙時發熱絲的電流大于2A，保證點煙時的速度，并帶有發熱絲短路保護功能，在負載電阻小于1ohm時輸出截止；同時該芯片具有可視化的LED工作指示功能，根據不同的應用狀態，在芯片啟動、點煙時間、短路保護、電壓檢測、和充電過程中都有可區別的LED指示；充電性能優越，內含充電控制電路，支持普通火牛和USB等充電設備，當鋰電池電壓小于2.7V時為涓流充電，可確保不損壞電池，確保安全；充至2.7V以上時，開始大電流充電，當電壓接近4.2V時，充電電流逐步下降。充電電壓檢測誤差可做到1%以內。有一路單獨的充電端口VCC，在充電時也可以正常點煙。

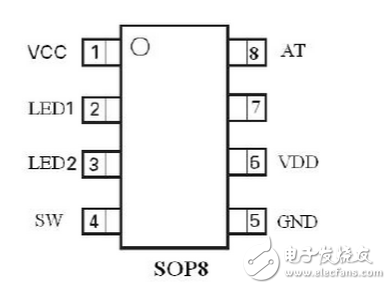

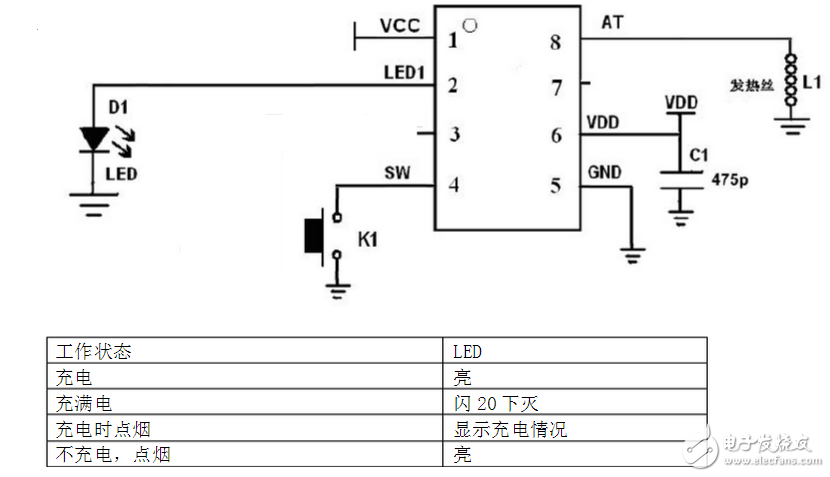

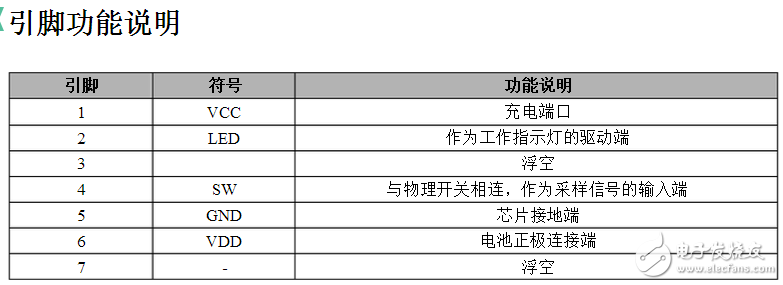

　　外圍應用電路簡單。IC內集成功率管，加工方便、降低損耗；采用SOP8封裝，體積??；外圍元件極少，僅用一顆LED燈，一顆電容和一個開關，系統成本低。

　　特點

　　■采用ASIC設計

　　■省電模式下，靜態電流?。ā?uA）

　　■內含短路保護功能（SCP）

　　■內含欠壓保護功能（UVLO）

　　■內含過熱保護功能（OTP）

　　■內含過流保護功能（OCP）

　　■點煙時10s保護

　　■LED工作指示功能

　　■寬電壓充電（4.5-5.5V），充電性能優越，充電過程安全

　　■充電電壓檢測誤差精度高（1%以內）

　　■完善的電池保護功能，有效保護電池

　　■增加獨立的充電端口，充電時也可以點煙

　　■在電池電壓低于2.7V時采用涓流充電，大于2.7V而小于4.2V時采用大電流充電，在接近4.2V時進行恒壓充電。

　　■系統外圍應用電路簡單，成本低

?

?

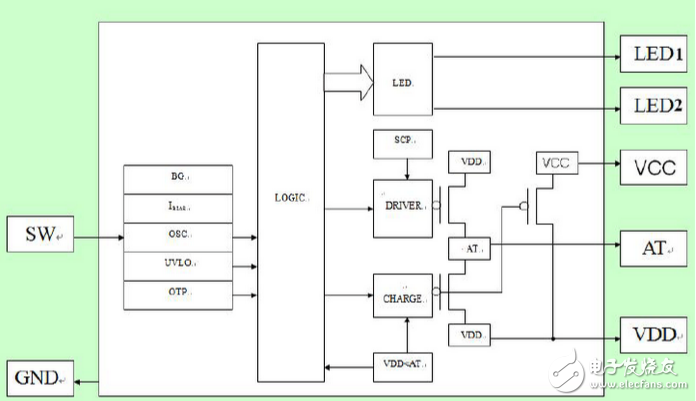

電路內部結構圖
?

　　電子點煙器 usb 接口僅用于充電，電子點煙器usb 接口可連接在電腦，手機充電器等任何輸出電壓力 DC5V+0.5V，輸出電流 3000MA 以下的充電上充電。

　　初次使用或長時間未使用，請先連接充電器，然后斷開并重新連接充電器進行充電。充足電后請立即斷開電源，（一般完全充電時間為3小時） 請勿長時間將完全充電的電池連接在電源上，過充會縮短電池的使用壽命。

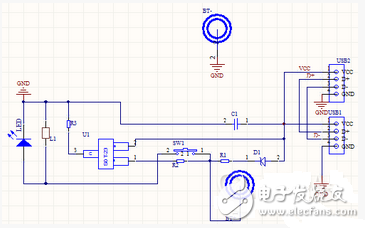

　　點煙器原理圖分析：

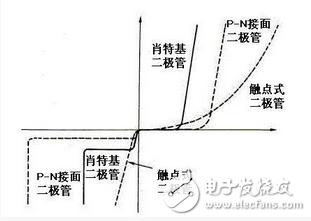

　　a、D1是肖特基二極管（封裝SS14）。用肖特基二極管SBD（Schottky Barrier Diode）代替普通的二極管。肖特基二極管的優點在于正向偏置電壓較低，這樣的話損失的壓降小。

　　b、U1三極管（封裝：SOT-23）。這個小功率三極管。三極管具有電流放大作用，其實質是三極管能以基極電流微小的變化量來控制集電極電流較大的變化量。這是三極管最基本的和最重要的特性。那么這里的三極管就是對usb的電流進行放大，然后在彈片接觸觸電的時候，實現電熱絲兩端較大電流使之發熱。　　

　　電子點煙器壽命關鍵-電熱絲

　　電熱絲屬易耗品，故而電子點煙器的使用壽命長短在很大程度上取決于電熱絲。造成電熱絲損耗的原因主要有兩個方面：一是，人為因素；二則是，電熱絲本身設計問題。

　　在人為因素方面，主要是由于使用者的不當，造成的損耗。正確使用則應該是將香煙正對電熱絲，慢慢靠近它，盡量減少直接的碰觸。

　　而在電熱絲的設計方面呢，好的設計方式也可減少對電熱絲的損耗。市場上普遍的電子點煙器上面的電熱絲都是不加防護的，香煙極容易就碰觸到電熱絲，碰觸的力道再大些則有可能會損壞到電熱絲。

　　電子點煙器使用常見問題解析

　　1、 一般充電要多久？

　　打火機完全沒有電到充滿三個小時就足夠。

　　2、 如何進行充電？

　　電子點煙器都會附送USB連接線一根方便用來充電，一般主要的充電方式為電腦USB接口充電，另外由于國家強制要求所有手機充電器都為標準USB接口連接，因此使用此類標準充電器進行充電也可。

　　3、 什么時候充電最好？

　　鋰電池沒有記憶性，使用中可以拿起來充電，未必要等到?jīng)]有電了才來充，沒有充滿拿起來使用也沒有關系。

　　4、 充滿電的情況下可以使用多久？

　　每個人抽煙量有不同，加上幫朋友點煙等因素，難以時間來計算，保守計算充滿電可以點五六包煙。

　　5、 使用電池供電電壓低，電熱絲發紅會不會很慢？

　　由于內部電路的獨特設計以及精選電熱絲材料，點煙時同時拉下開關同時把煙靠近電熱絲，在煙貼近電熱絲的同時電熱絲就發熱足夠點燃煙了。感覺不到有任何的影響。

　　6、 使用中有哪些特別要注意的地方？

　　首先請勿將本品放入水或者其它液體中，否則將會導致短路。 由于點煙時煙需要接觸電熱絲，需特別注意不要太用力壓迫電熱絲，若有煙絲等物落入電熱絲中請及時清理，利于延長產品使用壽命。 在電池電量將耗近時，電熱絲發熱會更慢，使用中發現后請及時進行充電。 7、 充電時可不可以點煙呢？

　　本產品充電時是可以點煙的，但前提是要充過一段時間之后才可以，沒有電的情況下接入充電是不能夠點煙的

　　8、 為什么點著十多秒后就自動熄滅了？

　　因?yàn)楸井a(chǎn)品是采用智能的UI控制系統，開蓋15s左右回自動斷電，也更加的安全放心，也延長了電池的使用壽命。

　　9、 連續使用后為什么外殼有點兒發熱？

　　這屬正常情況，電池在不斷放電情況下會產生熱量的，這不影響產品的質量品質，可以放心使用

　　10、 發熱絲壞了可以更換嗎？

　　本公司產品全部采用可更換電熱絲的設計，并且還單獨配備有一塊備用電熱絲和小螺絲刀，可自行更換。
