日常生活中中，電路問題是比較重要的，尤其是現在家居中使用的電器越來越多，所以漏電保護器是一定要的，能有很好的保護作用，那漏電保護器原理是什么，又是如何接線的呢？漏電保護器接線方法以及注意事項有哪些呢？下面小編帶你一起全面了解。

　　漏電保護器原理

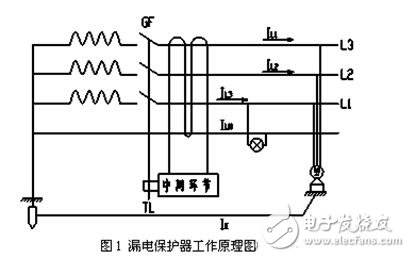

　　漏電保護器由脫扣電路、過載保護器裝置和漏電觸發電路三部分組成。過載保護裝置由雙金屬片構成的熱元件EHl、EH2組成。將漏電保護器安裝在線路中，一次線圈與電網的線路相連接，二次線圈與漏電保護器中的脫扣器連接。

　　當用電設備正常運行時，線路中電流呈平衡狀態，互感器中電流矢量之和為零（電流是有方向的矢量，如按流出的方向?yàn)椤埃?，返回方向?yàn)椤埃?，在互感器中往返的電流大小相等，方向相反，正?fù)相互抵銷）。由于一次線圈中沒有剩余電流，所以不會感應二次線圈，漏電保護器的開關裝置處于閉合狀態運行。

　　當設備外殼發生漏電并有人觸及時，則在故障點產生分流，此漏電電流經人體—大地—工作接地，返回變壓器中性點（并未經電流互感器），致使互感器申流入、流出的電流出現了不平衡（電流矢量之和不為零），一次線圈申產生剩余電流。因此，便會感應二次線圈，當這個電流值達到該漏電保護器限定的動作電流值時，自動開關脫扣，切斷電源。

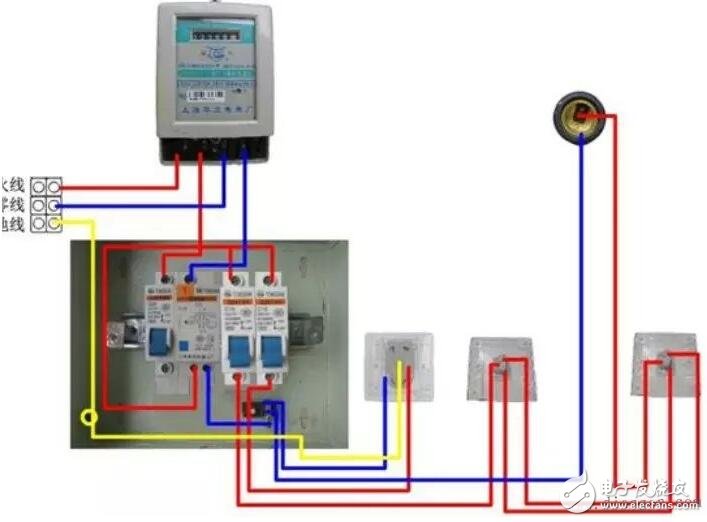

　　漏電保護器接線圖

　　漏電保護器的正確接線方式有一個系統叫TN，指的是配電網的低壓中性點直接接地，電氣設備外露可到店的部分通過保護線與該接地點連接。

　　TN系統可以劃分成三種接線方式即：

　　TN25系統：整個系統的中性線與保護線分開連接。

　　TN 2C系統：整個系統的中性線與保護線是合一的。

　　TN 2C2S系統：整個系統干線部分的前一部分保護線與中性線是共用的， 后一部分是分開的。

　　另外一種正確的漏電保護器接線方式叫TT 系統，指的就是配電網低壓側的中性點直接接地， 電氣設備的外露可導電部分通過保護線直接接地。

　　漏電保護器接線方法

　　1、根據不同的電氣設備的供電方式選用不同的漏電保護器

　　單相220V電源供電的電氣設備，應選用二極二線或單極二線式漏電保護器。

　　三相三線式380V電源供電的電氣設備，應選用三極式漏電保護器。

　　三相四線式380V電源供電的電氣設備或單相設備與三相設備共用的電路，應選用三極四線或四極四線式漏電保護器。

　　2、根據電氣線路的正常泄漏電流，選擇漏電保護器的額定漏電動作電流

　　選擇漏電保護器的額定漏電動作電流值時，應充分考慮到被保護線路和設備可能發生的正常漏電流值。

　　選用的漏電保護器的額定漏電不動作電流，應小于電氣線路和設備的正常漏電電流的最大值的2倍。

　　漏電保護器的額定電壓、額定電流、短路分?jǐn)嗄芰?、額定漏電電流、分?jǐn)鄷r(shí)間應滿足被保護供電線路和電氣設備的要求。

　　漏電保護器接法注意事項

　　1、安裝帶有短路保護的漏電保護器，必須保證在電弧噴出方向有足夠的飛弧距離。飛弧距離大小按漏電保護器生產廠家的規定。

　　2、安裝時必須嚴格區分中性線和保護線，三極四線式或四極式漏電保護器的中性線應接入漏電保護器。經過漏電保護器的中性線不得作為保護線，不得重復接地或接設備外漏可導電部分。保護線不得接入漏電保護裝置。

　　3、漏電保護器標有負載側和電源側時，應按規定安裝接線，不得反接。

　　4、漏電保護器負載側的中性線，不得與其他回路共用。

　　相信看完本文的朋友對漏電器原理及接線圖有了一定的了解吧，漏電保護器在保障我們安全用電上發揮著重要的作用，所以大家在進行家居裝修時一定不能少掉漏電保護器的安裝以及正確的使用，下面一起來看看家用家用漏電保護器接線圖。

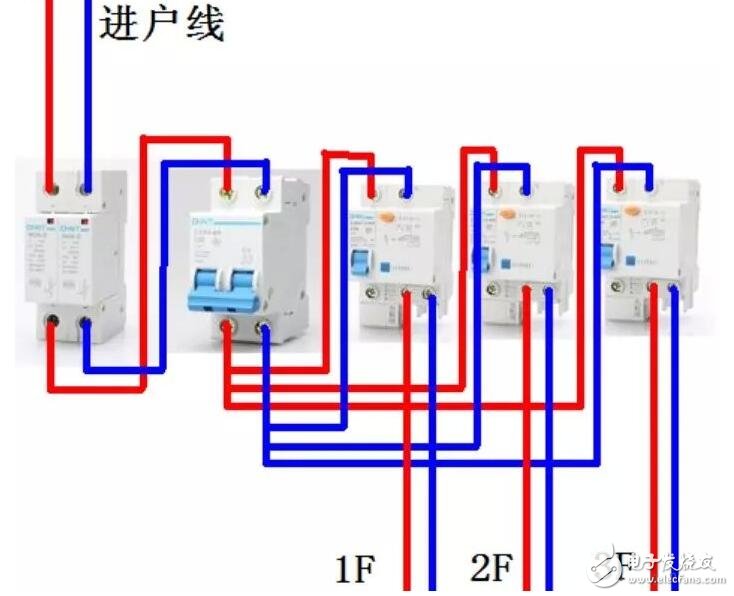

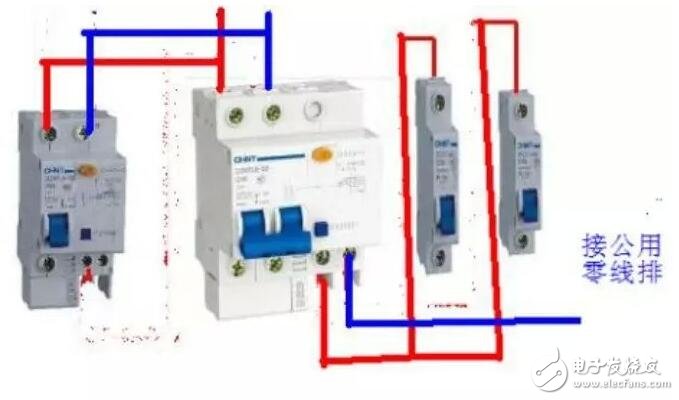

　　家用漏電保護器接線圖解

　　1、用于支線保護時，各支線應有各自的專用零線，且兩相鄰支線路的零線不得相連。如果將兩分支線路相連，零線中的電流互流，破壞零序電流互感器內的工作電流平衡，使漏電保護器發生誤動作。如果想就近利用動力分支線的零線作為照明分支線的零線，則會造成動力分支線的漏電保護器動作。

　　2、一個用電設備只能接在一條保護支路內，不得跨接在兩條分支回路內，不得接在零序互感器的前面，也不得采取一線一地制供電，否則，會導致漏電保護器誤動作。

　　3、裝有漏電保護器和未裝漏電保護器的用電設備，不得共用一個接地裝置。例如，當電機M1的絕緣損壞而外殼帶電時，電機M2的外殼也帶電，由于電流沒有經過漏電保護器，所以未起到漏電保護的作用。

　　4、單相負荷應盡可能均衡分配。如果分配不均（如一相的線路偏長，設備集中），則負荷較重的一相，其漏電電流偏大，因而干線的三相不平衡漏電電流增大，達到一定值時就會使干線首端的漏電保護器動作。

　　5、被保護的線路（包括工作零線）應全部穿過零序電流互感器和漏電保護器的貫穿孔，不得用三極漏電保護器代替四極三相四極、漏電保護器。如果是三相五線制，則保護地線不得穿過漏電保護器的互感器，而必須跨接到第一極漏電保護器前端（進線端）的零干線上或重復接地極上。

　　家用漏電保護器接法注意事項：

　　1、漏電保護器負載側的中性線，不得與其他回路共用。

　　2、漏電保護器標有負載側和電源側時， 應按規定安裝接線，不得反接。

　　3、安裝帶有短路保護的漏電保護器， 必須保證在電弧噴出方向有足夠的飛弧距離。飛弧距離大小按漏電保護器生產廠家的規定。

　　4、安裝時必須嚴格區分中性線和保護線， 三極四線式或四極式漏電保護器的中性線應接入漏電保護器。經過漏電保護器的中性線不得作為保護線，不得重復接地或接設備外漏可導電部分。 保護線不得接入漏電保護裝置。

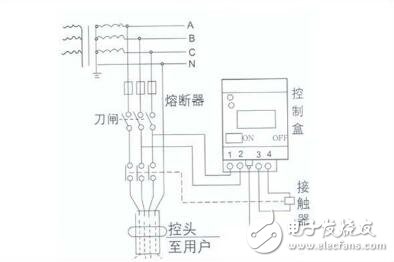

　　三相漏電斷路器接線方法

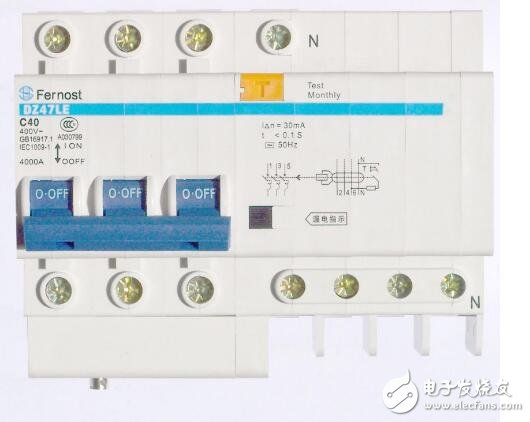

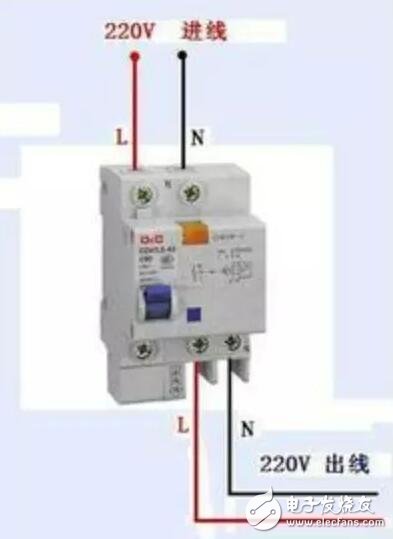

　　三進三出的是“斷路器”起不到漏電保護作用。漏電保護器是三相四線，既有零線，四進四出，也是上進下出，零線有“N”字母表示。

　　三相漏電斷路器接線方式為;A、B、C、N零線。上進下出。
