led開關電源怎么接線

　　開關電源（Switching Mode Power Supply），是一種高頻化電能轉換裝置。其功能是將一種形式的電能轉換為另一種形式的電能。

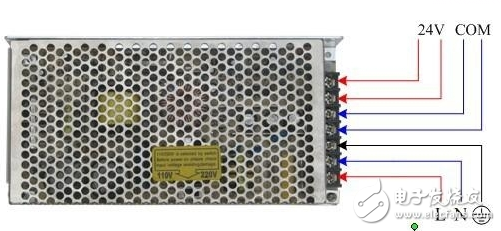

　　如圖所示

　　開關電源的右邊接點中，下面的三個接點接電源的輸入端220V交流電的L、N和接地; 上面的四個點分別是兩個24V接點和2個公共端接點，在接線操作中可以分另5 |出兩組24V直流電壓供電。

　　金屬外殼電源線與外殼一般與地（FG）連接，要可靠接地，以確保安全，不可誤將外殼接在零線上，在安裝完畢通電試運行之前，請再次檢查和校對各接線端子上的連線，確信輸入和輸出，交流和直流，單相和多相、正極和負極、電壓值和電流值等正確無疑，方可通電運行。

　　led燈電源為什么不能用開關電源代替

　　LED電源也是開關電源的一種，只是它有幾點特殊性，也是這類開關電源的共性，所以習慣上把它分類稱為LED驅動，它的這幾點特殊性是：

　　1、電壓輸出是3.2的倍數，就是說電壓輸出的形式為3.2V、6.4V.9.6V、12.8V等，但最多一般不超過25.6V，因為超過這個數后，在開啟LED的時候，會因產品的一至性不好而發生瞬間燒掉最后導通的那只LED的可能性。而這個電壓也不是恒定的，而是隨負載的變化而變化，以達到恒流的目的。

　　2、輸出電流是恒定的，理想的電路是無論LED的特性曲線怎么變化，驅動電源的電流保持不變。但限于元件精度，還是會有少量的變化的，而這個變化也是判斷驅動電路是否優秀的重要參數，LED的導通與電壓的函數是一個非線性的“三段”關系，所以保持恒流非常重要。

　　3、啟動是軟啟動，由于LED的一致性非常差，并且在導通時內部PN結的活性發生瞬間變化，所以LED的驅動一般設計為軟啟動，來避開這個缺陷。

　　4、電路要求最簡單，因為很多時候要求電路裝在一個很小的空間里，以配合LED照明的方便性，所以電路應盡可能的簡單，這樣也能節約成本、減少能耗。
