電涌保護器（Surge protection Device）是電子設備雷電防護中不可缺少的一種裝置，過去常稱為“避雷器”或“過電壓保護器”英文簡寫為SPD.電涌保護器的作用是把竄入電力線、信號傳輸線的瞬時過電壓限制在設備或系統所能承受的電壓范圍內，或?qū)?qiáng)大的雷電流泄流入地，保護被保護的設備或系統不受沖擊而損壞。 電涌保護器的類型和結構按不同的用途有所不同，但它至少應包含一個非線性電壓限制元件。用于電涌保護器的基本元器件有：放電間隙、充氣放電管、壓敏電阻、抑制二極管和扼流線圈等。

　　浪涌保護器的安裝方法

　　1．選型指引

　　浪涌保護器（SPD）的選擇一般有如下幾步：

　?。?） 根據不同的電源制式及現場的實際情況選擇UC值； （2） 根據SPD的保護距離確定其安裝位置；

　?。?） 安裝的SPD在正常情況下不會對設備產生故障，故障情況下不會對設備產生干擾；

　　（4） 根據SPD的具體安裝位置和被保護設備的電壓耐受水平選擇合適的SPD；

　?。?） 考慮各級SPD之間的能量配合。

　　浪涌保護器安裝規則

　　1. 盡可能安裝在建筑物入口處。 2. 應盡量靠近被保護設備。 3. SPD的連接線盡可能短和直。

　　4. 在入口處安裝一個SPD1后，第二個 SPD2應靠近設備安裝。

　　5. Ⅰ、Ⅱ、Ⅲ類試驗的SPD可用于入口處，Ⅱ、Ⅲ類試驗的SPD可用于安裝在靠近設備處。

　　6. SPD安裝在雷電防護區（LPZ）的交界處

　　電源線路浪涌保護器（SPD）的安裝應符合下列規定：

　　1電源線路的各級浪涌保護器（SPD）應分別安裝在被保護設備電源線路的前端，浪涌保護器各接線端應分別與配電箱內線路的同名端相線連接。浪涌保護器的接地端與配電箱的保護接地線（PE）接地端子板連接，配電箱接地端子板應與所處防雷區的等電位接地端子板連接。各級浪涌保護器（SPD）連接導線應平直，其長度不宜超過0.5m。 2帶有接線端子的電源線路浪涌保護器應采用壓接；帶有接線柱的浪涌保護器宜采用線鼻子與接線柱連接。

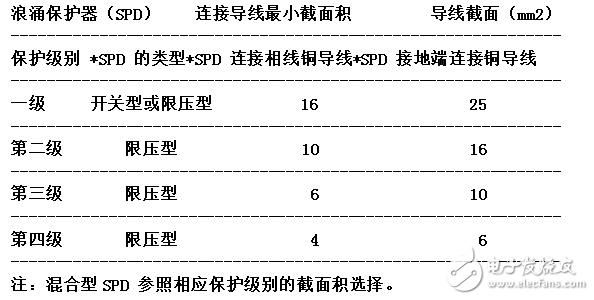

　　3浪涌保護器（SPD）的連接導線最小截面積宜符合下表的規定。

　　避雷器連接導線應平直，其長度不宜大于0.5m。當電壓開關型浪涌保護器至限壓型浪涌保護器之間的線路長度小于10m、限壓型浪涌保護器之間的線路長度小于5m時，在兩級浪涌保護器之間應加裝退耦裝置。當浪涌保護器具有能量自動配合功能時，浪涌保護器之間的線路長度不受限制。

　　7

　　天饋線路浪涌保護器（SPD）的安裝應符合下列規定：

　　1天饋線路浪涌保護器SPD應串接于天饋線與被保護設備之間，宜安裝在機房?jī)?nèi)設備附近或機架上，也可以直接連接在設備饋線接口上。

　　2天饋線路浪涌保護器SPD的接地端應采用截面積不小于6mm2的銅芯導線就近連接到直擊雷非防護區（LPZ0A）或直擊雷防護區（LPZ0B）與第一防護區（LPZ1）交界處的等電位接地端子板上，接地線應平直。

　　信號線路浪涌保護器（SPD）的安裝應符合下列規定：

　　1信號線路浪涌保護器SPD應連接在被保護設備的信號端口上。浪涌保護器SPD輸出端與被保護設備的端口相連。浪涌保護器SPD也可以安裝在機柜內，固定在設備機架上或附近支撐物上。

　　2信號線路浪涌保護器SPD接地端宜采用截面積不小于1.5mm2的銅芯導線與設備機房?jī)?nèi)局部等電位接地端子板連接，接地線應平直。

　　3浪涌保護器SPD應安裝牢固，其位置及布線正確。

　　浪涌保護器的檢查要求

　　基本要求

　　1應使用經國家認可的檢測實驗室檢測，符合GB18802.1和GB/T18802.21標準的產品。

　　2原則上SPD和等電位連接位置應在各防雷區的交界處，但當線路能承受預 期的電涌電壓時，SPD可安裝在被保護設備處。

　　3必須能承受預期通過它們的雷電流，并具有通過電涌時的電壓保護水平和有熄滅工頻續流的能力。

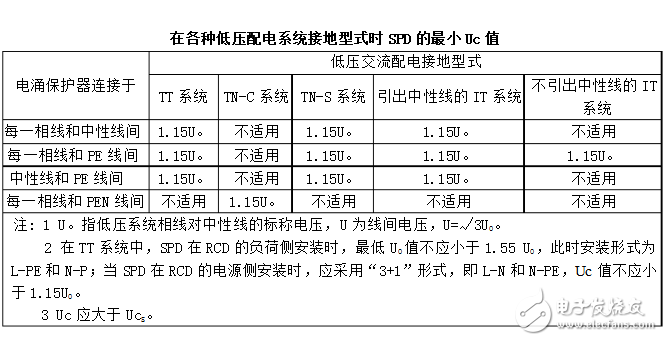

　　當電源采用TN系統時，從總配電盤（箱）開始引出的配電線路和分支線路必須采用TN-S系統。選擇220/380V三相系統中的電涌保護器，Uc值應符合本標準下表的規定。

　　選擇電子系統中信息技術設備信號電涌保護器，Uc值一般應高于系統運行時信號線上的最高工作電壓的1.2倍，下表提供了常見電子系統的參考值。

　　SPD兩端的連線應符合本標準連接導線的最小截面要求，SPD兩端的引線長度不宜超過0.5m。SPD應安裝牢固。
