蜂鳴器的介紹

　　1．蜂鳴器的作用 蜂鳴器是一種一體化結構的電子訊響器，采用直流電壓供電，廣泛應用于計算機、打印機、復印機、報警器、電子玩具、汽車電子設備、電話機、定時器等電子產品中作發聲器件。

　　2．蜂鳴器的分類 蜂鳴器主要分為壓電式蜂鳴器和電磁式蜂鳴器兩種類型。

　　3．蜂鳴器的電路圖形符號 蜂鳴器在電路中用字母“H”或“HA”（舊標準用“FM”、“LB”、“JD”等）表示。

　　蜂鳴器的結構原理

　　1．壓電式蜂鳴器 壓電式蜂鳴器主要由多諧振蕩器、壓電蜂鳴片、阻抗匹配器及共鳴箱、外殼等組成。有的壓電式蜂鳴器外殼上還裝有發光二極管。

　　多諧振蕩器由晶體管或集成電路構成。當接通電源后（1.5~15V直流工作電壓），多諧振蕩器起振，輸出1.5~2.5kHZ的音頻信號，阻抗匹配器推動壓電蜂鳴片發聲。

　　壓電蜂鳴片由鋯鈦酸鉛或鈮鎂酸鉛壓電陶瓷材料制成。在陶瓷片的兩面鍍上銀電極，經極化和老化處理后，再與黃銅片或不銹鋼片粘在一起。

　　2．電磁式蜂鳴器 電磁式蜂鳴器由振蕩器、電磁線圈、磁鐵、振動膜片及外殼等組成。

　　接通電源后，振蕩器產生的音頻信號電流通過電磁線圈，使電磁線圈產生磁場。振動膜片在電磁線圈和磁鐵的相互作用下，周期性地振動發聲。

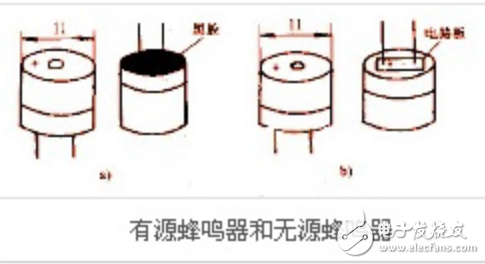

　　有源蜂鳴器與無源蜂鳴器有什么區別

　　這里的“源”不是指電源。而是指震蕩源。 也就是說，有源蜂鳴器內部帶震蕩源，所以只要一通電就會叫。

　　而無源內部不帶震蕩源，所以如果用直流信號無法令其鳴叫。必須用2K~5K的方波去驅動它。

　　有源蜂鳴器往往比無源的貴，就是因為里面多個震蕩電路。

　　無源蜂鳴器的優點是：1．便宜，2．聲音頻率可控，可以做出“多來米發索拉西”的效果。3．在一些特例中，可以和LED復用一個控制口 有源蜂鳴器的優點是：程序控制方便 。

　　蜂鳴器有沒有正負極

　　和電解電容一樣，短腳為負。如果兩個腳剪成一樣長，又無其他標識，就只能慢慢加電壓試咯

　　蜂鳴器正負極怎么區分

　　蜂鳴器正負極接反了會不響的，那兩根線有一根是“黑色或白色的”這根線為負極。

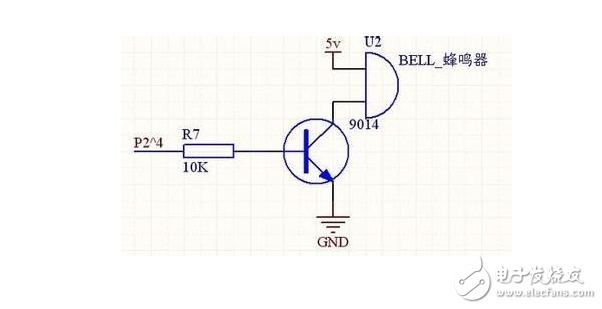

　　蜂鳴器電路原理圖

　　使用SH69P43 為控制芯片，使用4MHz 晶振作為主振蕩器。

　　PORTC.3/T0 作為I/O 口通過三極管Q2 來驅動蜂鳴器LS1，而PORTC.2/PWM0 則作為PWM 輸出口通過三極管Q1 來驅動蜂鳴器LS2。另外在PORTA.3 和PORTA.2 分別接了兩個按鍵，一個是PWM 按鍵，是用來控制PWM 輸出口驅動蜂鳴器使用的；另一個是PORT 按鍵，是用來控制I/O 口驅動蜂鳴器使用的。連接按鍵的I/O 口開內部上拉電阻。

　　軟件設計方法

　　先分析一下蜂鳴器。所使用的蜂鳴器的工作頻率是2000Hz，也就是說蜂鳴器的驅動信號波形周期是500μs，由于是1/2duty 的信號，所以一個周期內的高電平和低電平的時間寬度都為250μs。軟件設計上，我們將根據兩種驅動方式來進行說明。

　　a） PWM 輸出口直接驅動蜂鳴器方式

　　由于PWM 只控制固定頻率的蜂鳴器，所以可以在程序的系統初始化時就對PWM 的輸出波形進行設置。

　　首先根據SH69P43 的PWM 輸出的周期寬度是10 位數據來選擇PWM 時鐘。系統使用4MHz 的晶振作為主振蕩器，一個tosc 的時間就是0.25μs，若是將PWM 的時鐘設置為tosc 的話， 則蜂鳴器要求的波形周期500μs 的計數值為500μs/0.25μs=（2000）10=（7D0）16，7D0H 為11 位的數據，而SH69P43 的PWM

　　輸出周期寬度只是10 位數據，所以選擇PWM 的時鐘為tosc 是不能實現蜂鳴器所要的驅動波形的。

　　這里我們將PWM 的時鐘設置為4tosc，這樣一個PWM 的時鐘周期就是1μs 了，由此可以算出500μs 對應的計數值為500μs/1μs=（500）10=（1F4）16，即分別在周期寄存器的高2 位、中4 位和低4 位三個寄存器中填入1、F 和4，就完成了對輸出周期的設置。再來設置占空比寄存器，在PWM 輸出中占空比的實現是

　　通過設定一個周期內電平的寬度來實現的。當輸出模式選擇為普通模式時，占空比寄存器是用來設置高電平的寬度。250μs 的寬度計數值為250μs/1μs=（250）10=（0FA）16。只需要在占空比寄存器的高2 位、中4 位和低4 位中分別填入0、F 和A 就可以完成對占空比的設置了，設置占空比為1/2duty。

　　以后只需要打開PWM 輸出，PWM 輸出口自然就能輸出頻率為2000Hz、占空比為1/2duty 的方波。

　　b） I/O 口定時翻轉電平驅動蜂鳴器方式

　　使用I/O 口定時翻轉電平驅動蜂鳴器方式的設置比較簡單，只需要對波形分析一下。由于驅動的信號剛好為周期500μs，占空比為1/2duty 的方波，只需要每250μs 進行一次電平翻轉，就可以得到驅動蜂鳴器的方波信號。在程序上，可以使用TIMER0 來定時，將TIMER0 的預分頻設置為/1，選擇TIMER0 的始終為系統時鐘（主振蕩器時鐘/4），在TIMER0 的載入/計數寄存器的高4 位和低4 位分別寫入00H 和06H，就能將TIMER0 的中斷設置為250μs。當需要I/O 口驅動的蜂鳴器鳴叫時，只需要在進入TIMER0 中斷的時候?qū)υ揑/O 口的電平進行翻轉一次，直到蜂鳴器不需要鳴叫的時候，將I/O 口的電平設置為低電平即可。不鳴叫時將I/O 口的輸出電平設置為低電平是為了防止漏電。
