馬克思發生器（Marx Generator）是通過低壓直流電源產生高壓脈沖，通過電容并聯充電再串聯放電的高壓裝置，該結構由Erwin Otto Marx于1924年提出，它能模仿雷電及操作過電壓等過程。所以經常用于絕緣沖擊耐壓及介質沖擊擊穿、放電等高能物理試驗中。例如，模擬雷電對電力線齒輪和航空設備的影響。

　　馬克思發生器原理

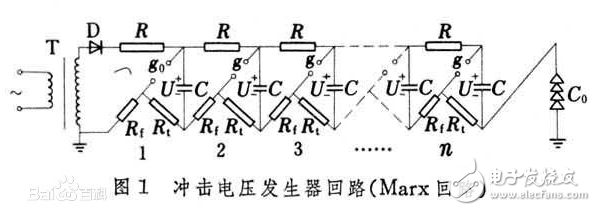

　　工作原理：如圖1所示。圖中C為級電容，它們由充電電阻R 并聯起來，通過整流回路T-D-r充電到V。此時，因保護電阻r 一般比R約大10倍，它不僅保護了整流設備，而且還能保證各級電容充電比較均勻。

　　在第1級中g(shù)0為點火球隙，由點火脈沖起動；其他各級中g(shù)為中間球隙，它們調整在g0起動后逐個動作。這些球隙在回路中起控制開關的作用，當它們都動作后，所有級電容C就通過各級的波頭電阻Rf串聯起來，并向負荷電容C0充電。

　　此時，串聯后的總電容為C/n，總電壓為nV。n為發生器回路的級數。由于C0較小，很快就充滿電，隨后它將與級電容C一起通過各級的波尾電阻Rt放電。

　　這樣，在負荷電容C0上就形成一很高電壓的短暫脈沖波形的沖擊電壓。在此短暫的期間內，因充電電阻R遠大于Rf和Rt，因而它們起著各級之間隔離電阻的作用。沖擊電壓發生器利用多級電容器并聯充電、串聯放電來產生所需的電壓，其波形可由改變Rf和Rt的阻值進行調整，幅值由充電電壓V 來調節，極性可通過倒換硅堆D兩極來改變。

　　圖中C1為主電容，又稱沖擊電容，它相當于各級串聯后的總電容，即;C2為負荷電容，即C2=C0，它包括調波電容、試品電容、測量設備（分壓器）電容及聯線等寄生電容;

　　G代表控制放電的球隙;Rf和Rt分別為波頭電阻和波尾電阻，它們相當于各級rf和rt的總和，即Rf=nrf，Rt=nrt；U1為充電電壓，它相當于各級串聯后的總電壓，即U1=nV；U2為輸出電壓，即所需的沖擊電壓。此等值電路相當于單級沖擊電壓發生器的電路。根據電路分析，輸出電壓U2（t）為一雙指數

　　函數Marx（馬克思發生器）　τ1》》τ

　　半峰值時間T2≈0.69Rt（C1+C2）

　　效率 沖擊電壓發生器輸出電壓幅值V2m與充電電壓пV 之比稱作發生器的效率η，即

　　η=（V2m /nV）×100%

　　對雷電沖擊波，η一般約80%；對操作沖擊波，η有時僅60%。

　　沖擊電壓波形參數T1（Tcr）、T2及發生器效率η與回路結構和參數有關，均需通過實際調試進行調整和確定。

　　對于電力變壓器等帶有繞組的電力設備，通常還要求做雷電沖擊截波試驗。沖擊電壓發生器外接一截?cái)嚅g隙即可產生沖擊截波。標準雷電截波是標準雷電沖擊波經過2～5μs截?cái)嗟牟ㄐ巍?/p>

　　沖擊電壓發生器是高電壓試驗室的基本試驗設備之一。目前中國已建的沖擊電壓發生器最高額定電壓為6MV，有個別國家高達10MV。

　　馬克思發生器制作教程

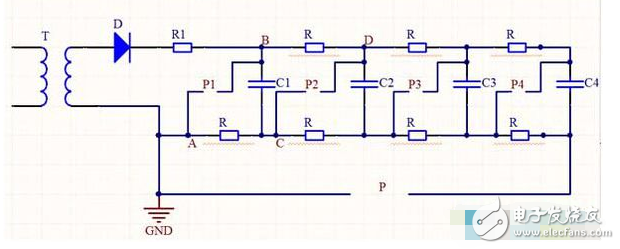

　　4級Mark發生器需要的部件如下：

　　○ D：高壓二極管（或者高壓硅堆），耐壓5kV以上

　　○ R1：10M電阻，耐壓3kV以上

　　○ R： 2M電阻7個，耐壓3kV以上

　　○ C： 2000pF電容4個，耐壓3kV以上

　　上面這些是理論上的要求，所用的都是高壓電容，電阻，二極管。但是還有對器件要求更低的替代方案。。。。。

　　○ D：IN4004串聯，每個耐壓400V，串上10個就有4kV耐壓了

　　○ R1：1/8W，1M電阻10個串聯

　　○ R： 1/8W，470k電阻4個串聯，合計7組

　　○ C： 2000pF電容4個，耐壓3kV以上

　　這里串聯的目的都是增加耐壓值。尤其要注意的是普通的電阻，它們能承受的電壓都不太高，只有300~500V（可以看出在R上只用了4個電阻串聯其實很不夠保險。。。但是作為演示夠用了，），直接加上kV級別電壓會擊穿絕緣發生打火，然后就沒有需要的阻值可言了。。。。。

　　除了發生器本體，還需要一個提供初始高壓的前級。電路圖里提供的變壓器是一個方法，但是其他的高壓源也可以考慮。最后我用的是一個負離子發生器中的直流模塊，標稱3kV，并且輸出直接是直流，可以省去后面的整流二極管D。

　　● 最后還需要應手的工具，電烙鐵焊錫松香鋼絲鉗鑷子之類，常做電子方面的筒子們一般都有，就不多說了。
