ADC0808是采樣分辨率為8位的、以逐次逼近原理進行模/數轉換的器件。其內部有一個8通道多路開關，它可以根據地址碼鎖存譯碼后的信號，只選通8路模擬輸入信號中的一個進行A/D轉換。

　　ADC0808是ADC0809的簡化版本，功能基本相同。一般在硬件仿真時采用ADC0808進行A/D轉換，實際使用時采用ADC0809進行A/D轉換。

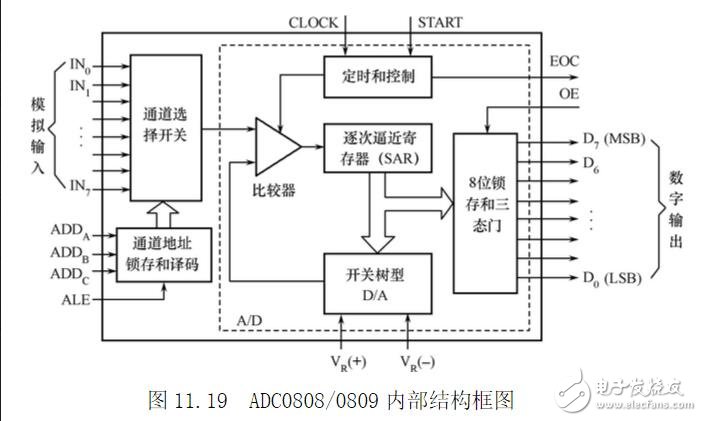

　　adc0808內部結構

　　ADC0808是CMOS單片型逐次逼近式A／D轉換器，它有8路模擬開關、地址鎖存與譯碼器、比較器、8位開關樹型A/D轉換器。

　　adc0808引腳功能介紹

　　ADC0808芯片有28條引腳，采用雙列直插式封裝，各引腳功能如下：

　　1～5和26～28（IN0～IN7）：8路模擬量輸入端。

　　8、14、15和17～21：8位數字量輸出端。

　　22（ALE）：地址鎖存允許信號，輸入，高電平有效。

　　6（START）： A／D轉換啟動脈沖輸入端，輸入一個正脈沖（至少100ns寬）使其啟動（脈沖上升沿使0809復位，下降沿啟動A/D轉換）。

　　7（EOC）： A／D轉換結束信號，輸出，當A／D轉換結束時，此端輸出一個高電平（轉換期間一直為低電平）。

　　9（OE）：數據輸出允許信號，輸入，高電平有效。當A／D轉換結束時，此端輸入一個高電平，才能打開輸出三態門，輸出數字量。

　　10（CLK）：時鐘脈沖輸入端。要求時鐘頻率不高于640KHZ。

　　12（VREF（+））和16（VREF（-））：參考電壓輸入端

　　11（Vcc）：主電源輸入端。

　　13（GND）：地。

　　23～25（ADDA、ADDB、ADDC）：3位地址輸入線，用于選通8路模擬輸入中的一路
