A/D轉換器是模擬信號源與計算機或其它數字系統之間聯系的橋梁，它的任務是將連續變化的模擬信號轉換為數字信號，以便計算機等數字系統進行處理、存儲、控制和顯示。在工業控制和數據采集及許多其它領域中，A/D轉換器是不可缺少的重要組成部分，它的應用已經相當普遍。

　　目前用軟件的方法雖然可以實現高精度的A/D轉換，但占用CPU時間長，限制了應用。8位A/D轉換器ADC0809作為典型的A/D轉換芯片，具有轉換速度快、價格低廉及與微型計算機接口簡便等一系列優點，目前在8位單片機系統中得到了廣泛的應用。

　　ADC8090的應用說明

　?。?）ADC0809內部帶有輸出鎖存器，可以與AT89S51單片機直接相連。

　　（2）初始化時，使ST和OE信號全為低電平。

　?。?）送要轉換的哪~ 一通。道的地址到A，B，C端口上。

　?。?）在ST端給出一一個至少有100ns寬的正脈沖信號。

　　（5）是否轉換完畢，我們根據EOC信號來判斷

　　（6）當EOC 變?yōu)楦唠娖綍r，這時給OE 為高電平，轉換的數據就輸出給單片機了。

　　ADC8090的應用

　　了解完A/D轉換芯片，下面我們以圖2 為例來完成它的程序設計。

　　電路說明：

　　電路見圖（2 ），主要由AD 轉換器AD0809，頻率發生器SUN7474，單片機AT89S51及顯示用數碼管組成。AD0809的啟動方式為脈沖啟動方式，啟動信號START 啟動后開始轉換，EOC 信號在START的下降10US后才變?yōu)闊o效的低電平。這要求查詢程序待EOC 無效后再開始查詢，轉換完成后，EOC 輸出高電平，再由OE 變?yōu)楦唠娖絹磔敵鲛D(zhuǎn)換數據。

　　我們在設計程序時可以利用EOC 信號來通知單片機（查詢法或中斷法） 讀入已轉換的數據，也可以在啟動AD0809 后經適當?shù)难訒r再讀入已轉換的數據。AT89S51的偷出頻為晶振頻的1/6 （2MHZ ），AT89S1與SUN7474 連接經與7474 的ST腳提供AD0809 的工作時鐘。

　　AD0809 的工作頻范E 為10KH2-1280KHZ.當頻率范| 同為500KHZI 時，其轉換速度為128US。AD0809 的數據輸出公式為： Dout=Vin*255/5=Vin*51，其中Vin 為輸入模擬電壓，Vout為輸出數據。當輸入電壓為5V 時，讀得的數據為255 再乘以2，得510.我們用510*98%得499，再將百位數碼管的小數點點亮，品示為4.99V，顯示值與輸入值基本吻合。軟件設計思路及程序流程

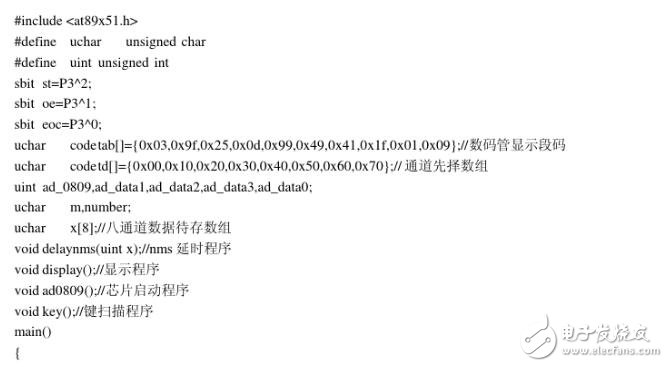

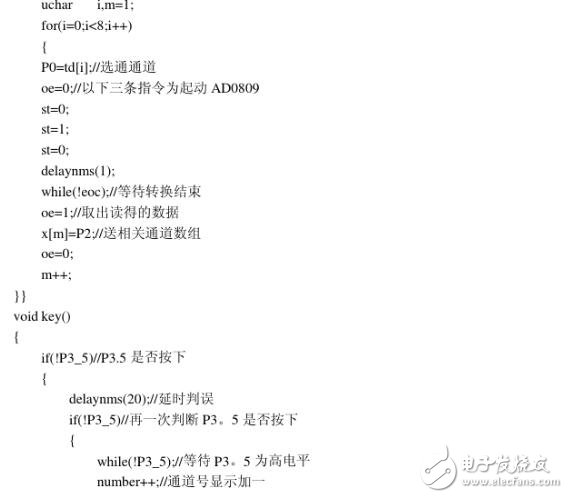

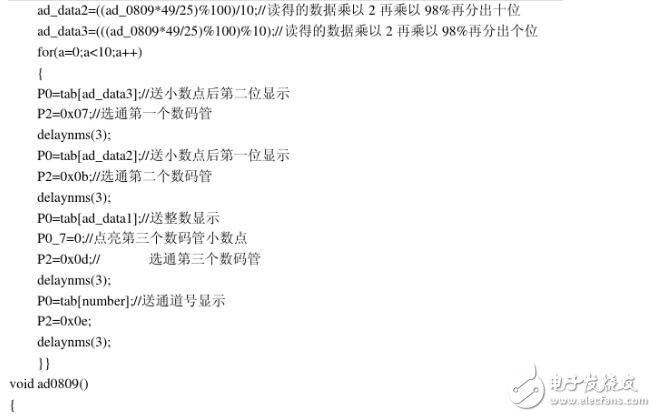

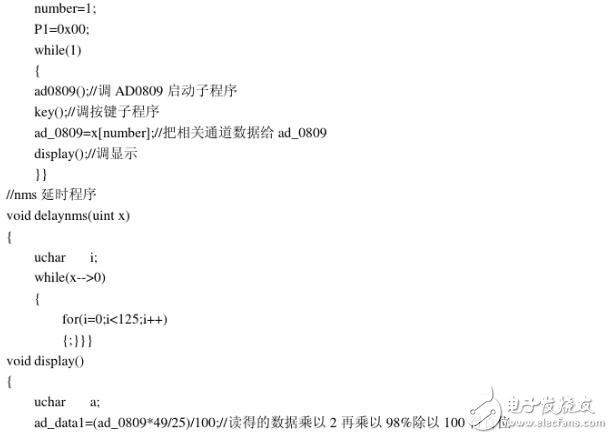

　　編程思路：

　?。?）向AD0809寫入通道號并啟動轉換

　?。?）延時1ms后等待EOC出現高電平（JNBEOC.$）

　?。?）給OE 置高并讀入轉換數據存入數據地址或數組中。

　?。?）顯示
