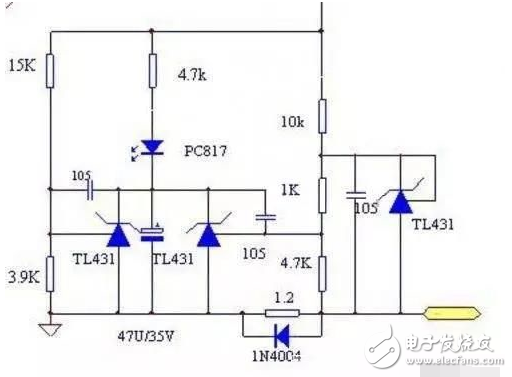

4、3個TL431恒流電路

　　其實這個電路是在圖3的電路基礎上增加了一個恒壓電路而已。

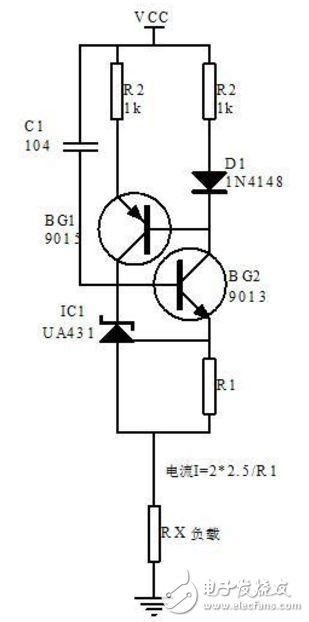

　　5、由TL431組成的高精度的恒流源

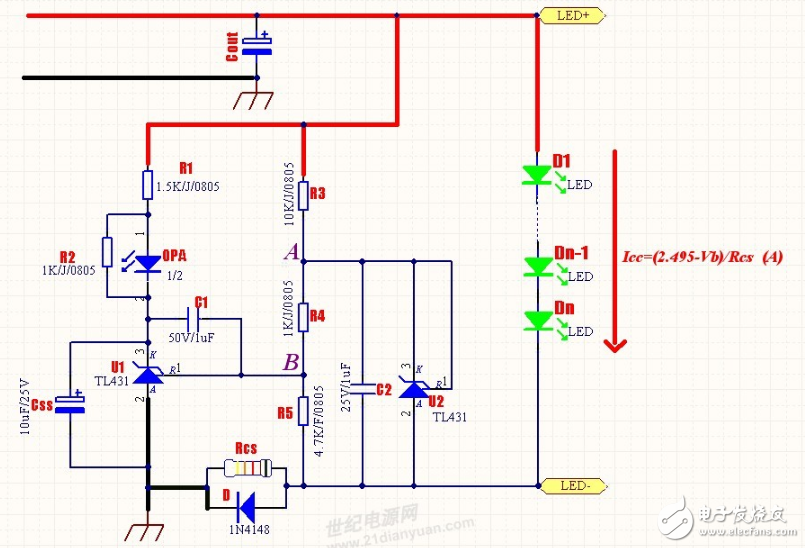

　　6、二個TL431組成的LED恒流電路圖及原理分析

　　此電路的特點：

　　1.輸出端無過壓，開路保護，當輸出電壓過高的時候容易燒壞TL431及光耦，因此電路只能適合輸出電壓不超過36V的場合，（這是431的Vak電壓決定的，如果在光耦上面串穩壓管可以提高輸出電壓范圍）

　　2.電路的精度由U2與RCS保證，由于TL431的精度是比較高的。RCS的選擇基本上決定了精度。

　　3.D4148可以用其他二極管來代替，這個二極管還有一個比較有意思的作用，可以作為溫度控制，利用二極管Vf的負溫度系數，當溫度過高的時候，能夠自動限流，相當于此時RCS上的電壓由二極管鉗位了，不過一般要到這種程度，溫度得相當高了。

　　4.R5R4可以自己調整，提高R5的話，Rcs就會選得越小，這樣功耗也可以小，但實際上電阻匹配也是件相當麻煩的事，所以必須折衷考慮！

　　5.此電路中，損耗集中在RCS與R5上，絕大部分集中在RCS上，損耗由于電壓基準相當小了（為零點幾伏），故最大損耗為Rcs*Iout*Iout，正因為如此，此電路的電流大小不要超過1A。

　　先對此圖各個電路元件作一分析：

　　1.電源整流經Cout濾波后，接在LED燈珠上。Css為U1TL431提供一個軟啟動電路，在此分析時可以不管。

　　2.圖中對環路補償作了簡化，只利用了一個C1來調環路增益，可以滿足一般性的要求，如果要更進一步的要求，可以增加環路補償?shù)碾娐罚梢詤⒖汲Ｒ?guī)的電路環路補償設計，此處考慮到本帖的性質，不做過多評論。

　　3.二極管D4148用來提供過流或是短路保護，當電流突然過大時，二極管導通，強制電路電流不超過Vf/Rcs（Vf為4148的管壓降），從而反饋給原邊，如果考慮成本，此二極管可以不要。

　　4.電路中U1在電流小于額定電流，也即沒達過流保護時，是不動作的，電路處于開環工作狀態。A點的電壓通過U2的作用，鉗位在2.5V左右。

　　5.U2作用是提供給U1一個基準電壓，這個電壓由R4R5的分壓決定，按照此電路中的參數，分壓電壓大概為2.495*R4/（R4+R5）=2.057V，也即B點的電壓，然后恒流電流大小為（2.495V-2.057V）/Rcs，

　　6.R3的作用提供U2的偏置工作電流，這個值選擇不固定，只要保證TL431能工作就行。C2也有類似于軟啟動及濾波之作用，C2也可以選擇不要。不影響電氣性能。

　　所有的可以通過一句話來概括：B點電壓是與U1的內部2.495V比較的，當電流增大的時候，通過Rcs的自舉升壓，提高了B點的電位，從而使U1動作，反饋給原邊，而這個臨界電流就是我們用的恒流電流值！
