spd裝置是什么

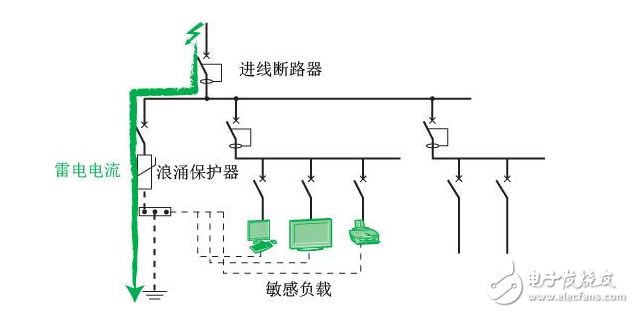

　　spd裝置是什么=浪涌保護器。浪涌保護器，也叫防雷器，是一種為各種電子設備、儀器儀表、通訊線路提供安全防護的電子裝置。當電氣回路或者通信線路中因?yàn)橥饨绲母蓴_突然產生尖峰電流或者電壓時，浪涌保護器能在極短的時間內導通分流，從而避免浪涌對回路中其他設備的損害。

　　浪涌保護器，適用于交流50/60HZ，額定電壓220V至380V的供電系統中，對間接雷電和直接雷電影響或其他瞬時過壓的電涌進行保護，適用于家庭住宅、第三產業以及工業領域電涌保護的要求。

　　spd裝置用途

　　浪涌也叫突波，顧名思義就是超出正常工作電壓的瞬間過電壓。本質上講，浪涌是發生在僅僅幾百萬分之一秒時間內的一種劇烈脈沖，可能引起浪涌的原因有：重型設備、短路、電源切換或大型發動機。而含有浪涌阻絕裝置的產品可以有效地吸收突發的巨大能量，以保護連接設備免于受損。

　　浪涌保護器的保護模式

　　1.什么是保護模式：SPD可連接在L（相線）、N（中性線）、PE（保護線）間，如L-L、L-N、L-PE、N-PE，這些連接方式稱為保護模式，它們與供電系統的接地型式有關。按GB50054-95《低壓配電設計規范》規定，供電系統的接地型式可分為：TN-S系統（三相五線）、TN-C系統（三相四線）TN-C-S系統（由三相四線改為三相五線）、IT系統（三相三線）和TT系統（三相四線，電源有一點與地直接連接，負荷側電氣裝置外露可導電部分連接的接地極與電源接地極無電氣聯系）。目前，浪涌保護器的保護模式大部分是4個保護模式（L-PE，N-PE），即三根火線分別與保護線，中性線與保護線連接。4模式保護，見圖1的最右邊的4個模式。還有一部分是全模式（L-L、L-N、L-PE、N-PE），即三根火線之間，三根火線分別與保護線，三根火線分別與中性線，中性線與保護線。全模式最多有10模式，在常用的3相星形接地方式中就是10模式。

　　常用的3相星形接地方式中的模式。

　　2.全模保護的浪涌保護器的結構：在我國通常使用的4模式保護器中（參照IEC標準），常用的是4個單片組合在一起，三個單片分別連接火線與保護線（L1-G，L2-G，L3-G）另一個單片連接中性線與保護線（N-G）。4模式的浪涌保護設備沒有對浪涌電流經過的所有可能的線路都進行保護，如火線—火線之間（L1-L2，L1-L3，L2-L3），火線—中性線（L1-N，L2-N，L3-N）。而北美電氣電子工程師學會（IEEE）對電涌保護設備有明確規定：用于3相4線+地電路的電涌保護設備需要對電流經過的所有可能的線路進行保護，它們包括L-L，L-N，L-G，N-G。按照IEEE標準生產的北美產品，如美國JOSLYN公司生產的浪涌保護器就是全模保護的浪涌保護器的一個例子，其結構見圖2圖中，三根火線通過浪涌抑制元件分別與中性線（零線）相連，三根火線通過浪涌抑制元件分別與保護線（地線）相連，中性線（零線）通過浪涌抑制元件分別與保護線（地線）相連，三根火線通過浪涌抑制元件分別相連，全模式的浪涌保護設備對浪涌電流經過的所有可能的線路都進行了保護。

　　3.全模保護的優點

　　1）全模式的浪涌保護設備對浪涌電流經過的所有可能的線路都進行了保護，4模式的浪涌保護器對共模（MC）過電壓可進行有效防護，即帶電導體（相線或中性線）與保護接地（大地）之間的過電壓。對帶電導體之間產生的差模過電壓未進行防護，如三根火線之間，三根火線與中性線之間的過電壓。2）有利于對電網與浪涌保護器本身的防護。在全模保護中，除了有和4模式的相同三根相線L1、L2、L3對N線接外，還有三個L-G，在攔截相線浪涌電流時，可使浪涌電流分流，減少L－PE，N-G浪涌抑制元件的發熱，有利于對電網與浪涌保護器本身的防護。

　　3）不會出現電壓保護水平失真和元件響應時間不匹配的問題在不同的接地系統使用的SPD有不同的接法，4模式的浪涌保護器有可能使SPD的電壓保護水平失真，即產品的實際保護水平比產品說明上的保護水平要差。

　　如在TT接地系統：GB50057-94（2000版）標準規定，L1、L2、L3對N線接三片抑制模塊，能有效的攔截相線浪涌電壓。當雷電浪涌使SPD導通放電時，巨大的涌流瞬間流向N線，使N線電位上升，所以必須給N線提供一個放電電流通道。對N線的放電，N-PE使用空氣放電管，簡稱3+1組件。但這樣一來，就會造成以下三種情況：

　　--電壓抑制水平失真由于空氣放電管為非半導體元件，響應時間慢，導通電壓比半導體元件MOV高，從而抬高了整個浪涌保護器的導通電壓，使浪涌保護器有可能達不到產品說明上說的MOV的電壓抑制水平。這在客觀上能減少浪涌保護器的動作次數，一定程度上可以延長產品壽命，但卻是以降低了對配電系統的保護水平作為代價。

　　--響應時間不匹配由于空氣放電管為非半導體元件，響應時間長，反應較慢，一方面從而抬高了整個浪涌保護器的響應時間，另一方面在動作時間上的配合也存在問題。

　　--續流問題存在安全隱患

　　由于放電管的開啟和關閉的時間都很長，當（微妙計的）浪涌電流過去以后，放電管不能馬上關閉，致使用戶的工頻電流在浪涌過去后、放電管關閉之前的這段時間將從浪涌保護器流過，由于阻抗小，電流大，發熱迅速，有可能產生明火，因此，在安全上存在隱患。是《中華人民共和國通信行業標準》YD/T1429-2006“防雷系統的技術要求和檢測方法”中明令禁止使用的產品。
