科技的發展帶來了物流業的巨大變化，從機械化向自動化、智能化發展。我國物流業起步較晚，目前還處于人工管理或半自動管理狀態，效率不高。隨著物流業的發展，倉儲規模不斷擴大，貨物種類不斷增多，帶來一系列連鎖反應，導致傳統的物流業日漸吃力。

設計將嵌入式擴展技術系統應用于物流控制領域，采用嵌入式處理器以及豐富的外圍擴展接口，用液晶觸摸屏顯示貨物信息，實現了人機交互。結合條碼采集器，實現實時實地采集數據信息，并通過無線傳輸實時連接服務器數據庫；實現的功能有：貨物實時出入庫；實時查詢貨物信息及時調度；簡便快捷、避免人為錯誤、精簡人力、管理庫存、縮短繁雜程序、節省時間、提高服務質量等。

系統實現了一個倉儲物流管理系統，由上位機程序、單片機、無線通信模塊、PDA終端組成。上位機程序具有登錄、系統設置、個人信息修改、入庫登記、入庫瀏覽、出庫登記、出庫瀏覽、庫存登記、庫存瀏覽和查詢等功能。

同時PDA終端具有登錄、入庫、出庫、查詢的功能。貨物、管理員及存貨人信息全部通過條形碼掃描儀錄入PDA終端。通過觸摸屏進行人機交互。PDA終端通過無線通信模塊與上位機進行必要的數據交互。

1 系統組成

系統由PC、MSP430單片機、RF24L01無線模塊、ARM處理器、觸摸屏、SD卡、條形碼掃描儀組成，如圖1所示。

2 PC上位機軟硬件設計

2．1 上位機軟件設計概述

系統應用于倉庫的物流管理，需要較好的應用程序界面，同時需要滿足跨平臺的要求，因而使用C#程序設計語言和Access數據庫，在Visual Studio 2010下使用．NET開發環境完成上位機程序及數據庫的設計。．NET環境具有良好的跨平臺性和優秀的GUI界面交互能力。

上位機軟件主要實現的功能是組織和保存數據庫。系統管理員進行系統管理、個人信息修改、出庫、入庫、查詢以及處理PDA通過無線發送的處理請求。

2．2 上位機軟件總體架構

首先管理員登錄進入主界面，創建系統操作主線程。在本機可以實現系統沒置、個人信息更改、查詢、出庫、入庫和瀏覽等功能。同時創建副線程上，實現和MSP430的串口通信處理PDA發來的處理請求，和主線程的數據交互使用事件和委托技術。使用多線程可以避免處理下位機請求時造成GUI失去響應。軟件架構如圖2所示。

2．3 上位機通信程序模塊

上位機通過配置計算機串口，接收和發送單片機數據和請求。通過多線程和事件委托技術實現數據交互。

當串口收到單片機數據時，會在副線程引發事件，然后剮線程通過委托函數，將數據交給主線程處理，從而實現了PDA終端的登錄、入庫、出庫、查詢的請求，并通過串口將處理的結果發送給單片機，實現流程如圖3所示。

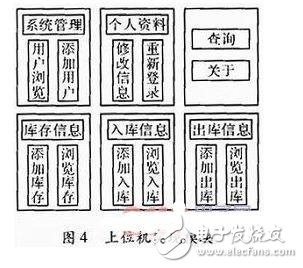

2．4 上位機操作模塊

上位機也可以實現系統管理、個人信息修改、出庫、入庫、查詢及瀏覽的功能。這是在主線程上接收用戶的操作，引發事件，從而執行相應的響應函數。

2．5 系統數據庫設計

系統數據庫分為兩部分；數據庫使用Access數據庫；驅動使用ADO．NET。

一是管理員表，字段有用戶名“ID”，用戶密碼“PWD”，用戶角色“RoleName”，用戶真實名“RealName”，用戶聯系方式“Phon e”。主鍵為用戶“ID”。

二是貨物信息表單，字段有入庫編號“InID”，貨物條碼“MID”，入庫時間“InDate”，送存人“InDealer”，入庫管理員“InSav er”，備注“Remark”，出庫日期“OutDate”，領取人“OutDealer”，出庫管理員“OutSaver”，庫存狀態“IsOut”。主鍵為“InID”。
