摘要

HyperLink為兩個KeyStone架構DSP之間提供了一種高速，低延遲，引腳數量少的通信接口。HyperLink的用戶手冊已經詳細的對其進行了描述。本文主要是為HyperLink的編程提供了一些額外的補充信息。

同時本文還討論了HyperLink的性能，提供了在各種操作條件下的性能測試數據。對影響HyperLink性能的一些參數進行了討論。

文章的最后附上對應本文的應用代碼。

1、HyperLink介紹

HyperLink為兩片DSP之間提供一種高速、低延遲，引腳數少的通信連接接口。

HyperLink的設計速度最高速率支持12.5Gbps，目前在大部分的KeyStone DSPs上，由于受限于SerDes和板級布線，速度接近為10Gbps.HyperLink是TI專有的外設接口。相對于用于高速Serdes接口的傳統的8b10b編碼方式，HyperLink減少了編碼冗余，編碼方式等效于8b9b.單片DSP為HyperLink提供4個SerDes通道，所以10Gbps的HyperLink理論吞吐率為10*4*（8/9）= 35.5Gbps= 4.44GB/s.

HyperLink使用了PCIE類似的內存映射機制，但它為多核DSP提供了一些更靈活的特性。本文將會使用幾個范例來詳細解釋這一點。

本文還討論了HyperLink的性能，提供了在各種操作條件下的性能測試數據。對影響HyperLink性能的一些因素進行了討論。

2、HyperLink配置

本節提供了一些配置HyperLink模塊的補充信息。

2.1 Serdes配置

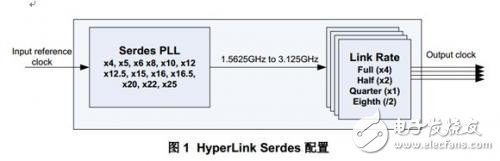

Serdes必須配置成期望的鏈接速度。圖1表示了輸入?yún)⒖?a href="http://m.makelele.cn/tags/時鐘/" target="_blank">時鐘和輸出時鐘之間的關系。

輸入?yún)⒖紩r鐘建議限制在156.25MHz ~312.5MHz范圍內。Serdes PLL的倍頻系數必須合理配置生成的內部時鐘（internal clock）限制在1.5625GHz ~ 3.125GHz范圍內。

最后的鏈接速度由內部時鐘（internal clock）驅動，通過link rate配置來得到。

2.2 HyperLink存儲映射配置

HyperLink的存儲映射非常的靈活。HyperLink的用戶手冊對此作了詳細的描述。本節將用兩個例子來詳細的解釋它。圖2是第一個例子。

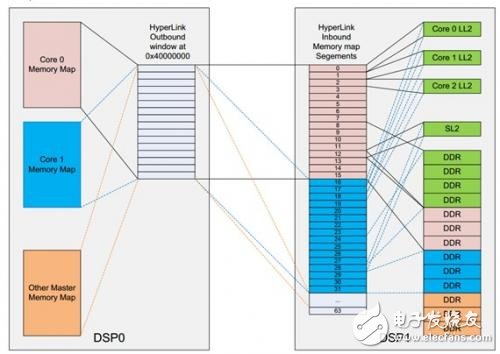

圖2通過HyperLink窗口映射到遠端不同類型的存儲空間

在這個例子里面，DSP1的存儲空間映射到了DSP0的存儲空間窗口0x40000000~0x50000000DSP0可以訪問DSP1的所有內存空間，包括LL2，SL2，DDR，就像訪問自己的本地的存儲空間一樣。在DSP0上，所有的Master都可以通過以0x40000000起始的Outbound窗口地址來訪問DSP1的存儲空間，但是不同master事實上可能訪問到DSP1上不同的存儲空間。原因是HyperLink發送側傳輸數據時，會將PrivID一起傳輸。接受側通過PrivID值，可以建立不同的地址映射表

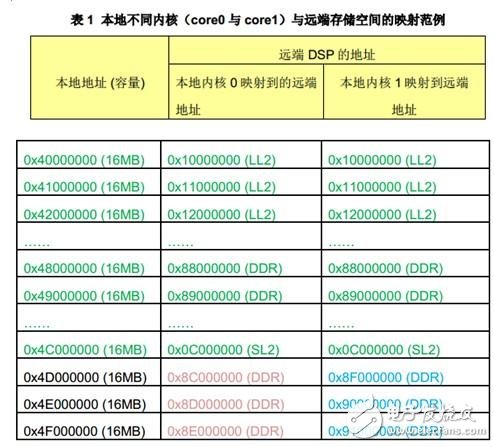

對DSP0與DSP1的內存映射關系總結在下表（表1）。

通過上表的配置，可知當DSP0的core 0/1訪問0x40800000，它事實上訪問了DSP1上的LL2地址空間。

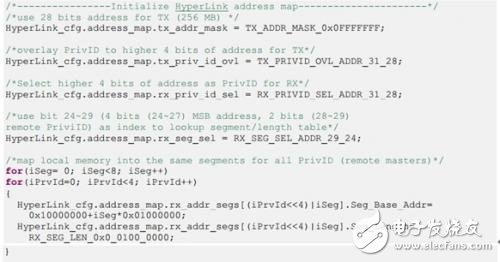

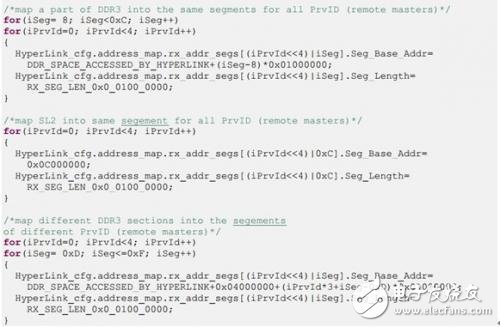

當DSP0的core0訪問0x4D000000，它事實上訪問了DSP1上DDR的地址空間0x8C000000當DSP0的core1訪問0x4D000000，它事實上訪問了DSP1上DDR的地址空間0x8F000000與本文檔對應的范例工程將HyperLink配置成上述的內存映射關系。下面是關鍵部分的配置代碼。

對于一些簡單的應用，可能只是想訪問遠程DSP的DDR空間，那么下面的例子用于這種情況。存儲映射關系如下圖所示。

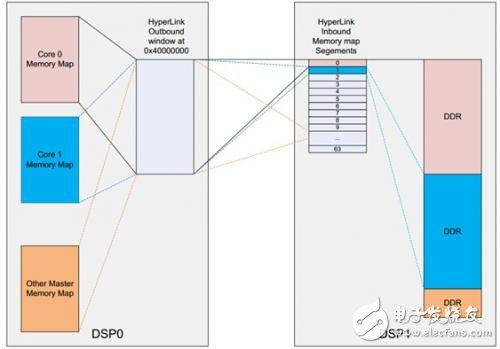

圖3通過HyperLink窗口只映射到遠端的DDR空間

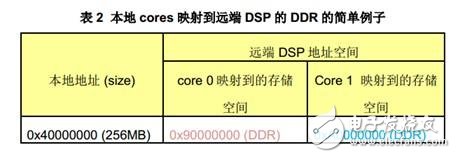

這是最簡單的例子，但是卻可以訪問遠端DSP的大塊存儲空間。DSP0上的每個master（core或者其他外設）都可以可以訪問DSP1上256MB DDR空間。下表描述了core0和core1的對remote DSP DDR存儲映射。

3、HyperLink性能考慮

本節將讓設計者對HyperLink訪問遠程存儲空間的性能評估有基本的認識。同時提供了在不同的操作條件下獲得的性能測試數據。大部分測試是在最理想的測試條件進行，以評估可以獲得的最大吞吐量。

本文所描述的絕大部分性能數據是在C6670EVM上獲得。C6670 EVM上DDR配置成64bit位寬1333M，HyperLink速率配置成10Gbit.

一些影響HyperLink訪問性能的因素在本節中將會被討論到。

3.1通過HyperLink實現存儲拷貝的性能

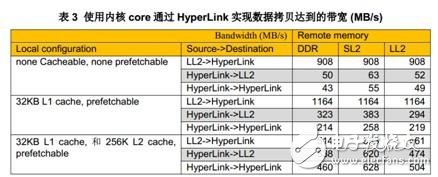

下表（表3）描述了使用HyperLink在LL2與遠程大塊線性存儲空間進行數據傳送測試獲得的傳輸帶寬。傳輸塊的大小為64KB.帶寬的計算是通過計算傳輸總的字節數除以傳輸所用的時間獲得。
