隨著汽車智能化的發展，車身控制也變得智能化，就像妹子們要控制曼妙的身材一樣，使用智能化的辦法來控制飲食和運動。

今天和大家一起來看看BCM設計與開發方法。

一、BCM的概述

BCM（Body Control Module）車身控制模塊，能夠?qū)崿F(xiàn)控制汽車車身用電器，比如整車燈具、雨刮、洗滌、門鎖、電動窗、天窗、電動后視鏡、遙控等。該系統還具有電源管理功能，高低電壓保護，延時斷電，系統休眠等功能。是汽車設計中不可或缺的重要組成部分。

二、BCM設計開發的目的

車身電子控制系統主要是用于增強汽車的安全、舒適和方便性的。還有用于和車外聯結，以及協調整車各部分的電子控制功能，將大量計算機、傳感器與交通管理服務系統聯結在一起的綜合顯示系統、駕駛員信息系統、導航系統、計算機網絡系統、狀態監測與故障診斷系統等。

在未來，各電子設備的功能越來越多，各種功能都需要通BCM來實現，使得BCM功能更加強大；各電子設備之間的信息共享越來越多，一個信息可同時供許多部件使用，要求BCM的數據通信功能越來越強；單一集中式BCM很難完成越來越龐大的功能，使得總線式、網絡化BCM成為發展趨勢。

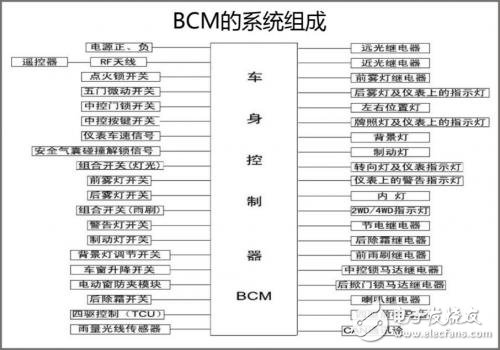

三、BCM的系統組成

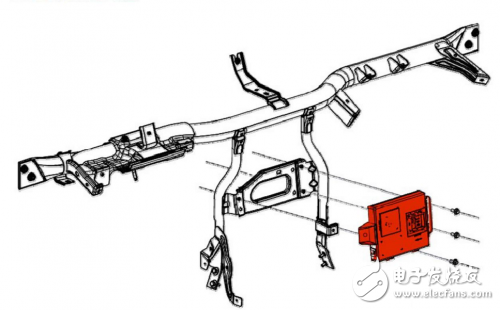

四、BCM的安裝位置

五、BCM產品標準

1

模塊外觀

1）金屬件表面應有良好的防護層，表面清潔，無銹蝕，無損傷；

2）塑料件表面平整、清潔、無劃痕、無飛邊、無縮孔、無塌坑、無變形、無裂紋等缺陷；

3） 模塊外觀和安裝尺寸為模塊配合功能方面特殊性要求。

2

功能

1） 電動窗的功能

A. 點火開關打開時，允許電動窗工作。點火開關關閉后，經過1分鐘電動窗的手動上升/下降功能被禁止。

B. 手動上升：當按電動窗開關的上升鍵，則電動窗玻璃執行上升動作，松開上升鍵，則停止。

C. 手動下降：當按電動窗開關的下降鍵，則電動窗玻璃執行下降動作，松開下降鍵，則停止。
