3 TCP/IP協議棧在單片機上的實現

　　3.1 嵌入式TCP/IP 協議棧

　　TCP/IP 協議是Internet 的核心協議。單片機實現嵌入式接入 Internet 必須要在單片機上實現TCP/IP 協議。由于TCP/IP 協議簇異常龐大，而單片機片內資源有限，所以要在單片機上完整實現TCP/IP協議是不可能的。目前許多公司根據不同的嵌入式設備開發了面向商用的嵌入式TCP/IP 協議棧，這些協議棧缺點是面向特定公司生產的芯片，且需支付昂貴的軟件使用費。如果采用這類協議棧則使得設計的單片機嵌入式Internet 系統不具有性價比上的優勢。經過對比，最后在本系統中選用開放源代碼的TCP/IP協議棧uIP0.9 作為設計核心。uIP0.9 是一個適用于8/16 位單片機上的小型嵌入式TCP/IP 協議棧，感興趣的用戶可以免費在網絡上下載其源代碼并對其進行修改，以適應不同的應用需要。uIP0.9 協議棧采用模塊化設計，保留網絡通信所必要的協議機制，大大減少了協議代碼量（代碼量在幾千字節左右），只需要幾百字節的內存就可以順利運行，降低了協議對系統資源的要求。uIP0.9 完全適應當前的單片機嵌入式系統。

　　3.2 uIP 的體系結構

　　uIP 協議根據嵌入式系統的需要，去掉了TCP/IP協議中許多不常用的功能，保留網絡通信中所需要的ARP（可選）、IP、ICMP、TCP、UDP（可選）等最核心的部分。協議全部用C 語言編寫，其代碼占用量極少，對RAM 資源要求也極低。例如IP/ICMP/TCP 核心模塊代碼大小為3304 字節，使用的RAM 只需要360字節。其應用層接口和設備驅動層接口非常簡單。

　　uIP 協議將設計重點放在IP、ICMP 和TCP 協議的實現上，而將UDP 和ARP 協議實現作為可選模塊。uIP協議的體系結構如圖3 所示。

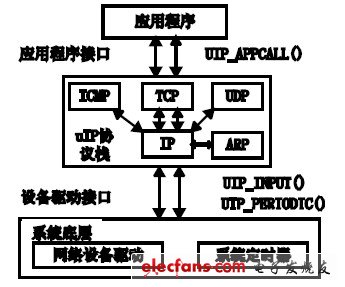

　　圖3 uIP 協議棧結構圖。

　　3.3 uIP 的底層設備驅動接口和應用程序接口

　　uIP 是一個僅包含三層網絡層核心協議的協議棧，uIP 自身不包含任何類型的底層網絡驅動和上層應用程序，它只提供接口函數供用戶開發使用。因此為了完成與網絡設備的交互，用戶必須根據網絡設備的類型，在uIP 中自行實現對底層網絡設備的驅動。對本例來說，網絡設備是RTL8019AS 網卡，因此需要在uIP 中實現對RTL8019AS 網卡的驅動。如果用戶需要在Internet 上通過http 協議瀏覽和獲取現場數據，還必須在uIP 上實現基于HTTP 協議的WEB 應用服務。

　　RTL8019AS 網卡驅動首先是對網卡芯片的上電初始化，通過函數init_8019as（）進行，用于設定網卡物理地址，設定收發緩沖區位置和大小等。其次是發送數據函數eth_send（）和接收數據函數eth_rcve（）。

　　而uIP 協議棧則通過內核中的uip_input（）函數實現對底層網絡設備的驅動，該函數是uIP 協議的底層設備入口。它包含兩個全局變量uip_buf、uip_len.前者用于存放接收到的數據包，后者表示接收發送緩沖區里的數據長度。uip_input（）函數處理從網絡設備驅動發送來的IP 包。處理結束后返回變量uip_len，如果uip_len 是0，則沒有數據要發送。不為0 則調用網絡設備驅動程序eth_send（）函數來將uip_buf 里的uip_len 長度的數據發送到以太網上。eth_rcve（）函數將接收到的數據存儲到緩存uip_buf 指定的緩沖區中，系統調用uip_input（）函數，并在需要時調用應用程序。

　　uip_periodic（）可以理解為是一個周期時鐘函數，通常每一秒執行一次，單片機用它周期性地輪詢各連接。因為uIP 協議要處理許多定時事件，例如包重發、ARP 表項更新。當周期計時激發，每一個TCP 連接調用uip_periodic（），其TCP 連接編號作為參數傳遞給uip_periodic（）函數。uip_periodic（）函數檢查參數指定的連接的狀態。當uip_periodic（）函數返回后，會檢查uip_len 的值，若不為0 則將uip_buf 緩沖區中的數據包發送到網絡上。

　　uIP 協議的應用程序接口用于實現web 之類的應用服務。uIP 定義了一個宏UIP_APPCALL（）作為該接口，供用戶使用。當用戶要編程實現某應用服務時，只需要將宏UIP_APPCALL（）定義成實際的應用程序函數名。uIP 在接收到底層傳來的數據包后，若需要送上層應用程序處理，它就調用UIP_APPCALL（）。不同的連接則通過判斷當前連接的端口號來確定。同時uIP 還提供一些應用程序接口函數供用戶編程時使用。常用的uIP 應用程序接口函數有：關閉連接接口函數uip_close（）；輪詢接口函數uip_poll（）；打開連接接口函數uip_connect（）等。通過調用不同的應用程序接口函數，用戶可以實現相應的功能。
