德州儀器（TI）單板計算機、人機界面、服務點應用設備的方框圖 （SBD）

設計注意事項

建議的解決方案可用于設計以下三種工業應用中使用的設備：?jiǎn)伟逵?jì)算機、人機界面面板（也稱為操作員界面面板）或服務點信息臺。功能強大且具有出色視頻處理/圖形性能的處理器內核和各種高度集成的外設選項已成為每種應用的基本要求。

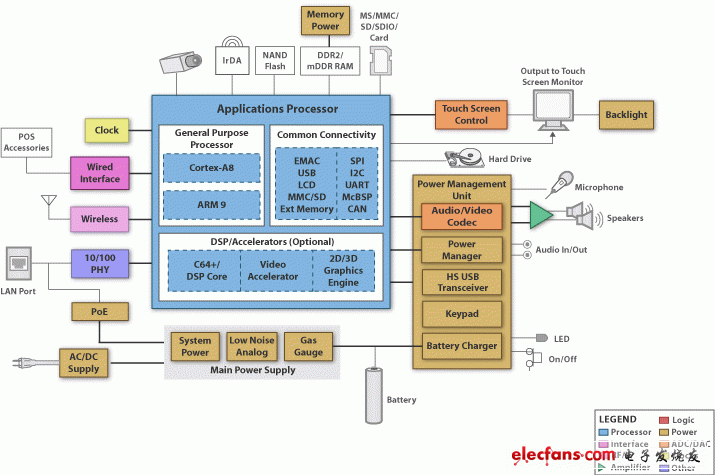

方框圖

處理器選擇

在選擇用于工業應用的 TI 嵌入式處理器時，了解處理器的性能要求是很有用的。但是，應該特別注意對人機界面 （HMI） （尤其是含視頻、2D 和 3D 圖形的）要求的性能進行現實估計。另外還應高度關注其他注意事項，例如外設組合。一旦確定性能要求，則會針對應用需求將應用粗略地分為三類：

低于 150 Dhrystone MIPS：基于 ARM Cortex-M3 內核的 MCU 提供最佳的價格和性能

從 150 到 500 MIPS：基于 ARM9 內核的 MPU 可能是最佳選擇

從 500 到 1，500 MIPS：基于 Cortex-A8 內核的 MPU 最適合較高的計算要求

內核子系統組件：

應用處理器：OMAP 多媒體應用處理器系列憑借出色的計算性能成為這些應用的最理想選擇。此外，高度集成的外設集還包含許多系統組件，可縮減整個 BoM 成本和 PCB 尺寸。TI 的 SmartReflex? 電源和性能管理技術可降低功耗，并根據設備活動、操作模式和溫度來動態控制電壓、頻率和功率。

SBC：?jiǎn)伟逵?jì)算機 （SBC），能實現最短開發時間的 SBC 是現成的具有板載 I/O 的緊湊型母板；由于其功率密度，幾乎始終使用低功耗 CPU。目標 OMAP35x 平臺包含以下重要功能：

ARM? Cortex?-A8 內核，它提供了高出 ARM9 4 倍的性能改進，能以手持設備功率級實現筆記本電腦般的性能

基于 c64x+ DSP 的視頻子系統（高達 720 HD 分辨率）

OpenGL ES 2.0 兼容圖形硬件（高達 1 億個多邊形/秒）

HMI：人機界面 （HMI） 系統的實用性取決于它的處理能力、呈現復雜生動畫面的能力、對用戶輸入的快速響應能力以及處理各種級別的操作員交互的靈活性。德州儀器 （TI） 的 OMAP 器件所具有的處理能力、圖形加速器和外設可滿足 HMI 領域日益增多的苛刻要求。具有筆記本電腦般性能的 OMAP 使用戶能夠在任何 HMI 中實現新特性和功能，并且不會造成過高的成本。

POS： 德州儀器 （TI） 為電子服務點 （POS） 市場提供了解決方案和處理器平臺（可提供 USB 2.0 和 EMAC 連接）。

OMAP-L1x 產品將 300MHz ARM9 與 300MHz 的可選浮點或定點 DSP 引擎（系統總性能達到 600MHz）以及各種功能豐富的外設集相集成。最大待機功耗為 10mW 《 500mW operating performance. LCD and video support up to QVGA.

OMAP35x 產品具有 500mW（典型值）的工作功耗和低至 5mW 的待機功耗。這些產品上的外設集成包括 EMAC、CAN、USB OTG HS 2.0 PHY、1.8V/3.3V IO 和 LPDDR/DDR2 支持。

連接：可無線連接至藍牙、WLAN 和 3G 網絡，同樣適用于行業標準有線通信，例如 CAN、UART、USB OTG、I2C 和 10/100 Mbit 以太網。這些接口選項可以根據終端應用的要求將系統連接到各種外設和配件。

觸摸屏控制器：TI 觸摸屏控制器提供的低功耗、高性能解決方案可滿足觸摸顯示屏的各種需求?？刂破鬟€提供可編程分辨率（8 或 12 位）、用于測量觸摸壓力的控制邏輯以及觸摸屏測量預處理以減少總線負載，從而減少主機處理器資源的消耗，這樣就可以將這些資源轉給更重要的功能使用。
