摘要：介紹一種以ARM為核心的嵌入式服務機器人體感遙控器的設計。硬件上，本遙控器采用具有ARM Cortex-M3內核的STM32F103C8T6作為核心處理器，選用ST公司的iNEMO慣性導航模塊進行手部姿態的識別，同時還具有LCD顯示模塊、無線收發模塊和電源模塊；軟件上，采用嵌入式操作系統μC／OS-II實現多任務的調度和外圍設備的管理。經實驗驗證，本遙控器具有高穩定性、高實時性、高可靠性、低誤碼率等優點。

　　引言

　　服務機器人作為多種高新技術發展成果的集成，為實現服務的目的，需要通過人性化、簡便、自然的方式進行人機交互，傳統的按鍵式遙控器顯然不能滿足這種設計要求。目前，體感設備發展迅速，各類基于體感控制的裝置層出不窮。體感控制就是通過肢體動作變化來實現

　　控制，基于體感裝置的人機交互已經成為當前研究的熱門課題。

　　常見的無線遙控技術不外乎紅外遙控技術和無線電遙控技術。其中紅外遙控技術優點就是帶寬大，但是需要較強的指向性，傳輸距離短，穿透能力差，功耗高；與之相比，無線電遙控技術無方向性，抗干擾能力和穿透能力強，傳輸距離遠，功耗低。因此，無線電遙控技術更加適合于智能家居、消費類電子和機器人控制等領域。

　　本文以STM32F103C8T6作為主控制器，采用iNEMO慣性導航模塊、nRF24L01無線模塊和12864液晶顯示模塊。設計的嵌入式體感遙控器具有體積小、操作簡單、可靠性高、可擴展性強等優點，能夠較好地滿足對服務機器人可靠遙控的要求，具有較大的應用推廣價值。

　　1 系統功能要求及整體架構

　　1．1 基本功能要求

　?、倬邆鋵?shí)時準確發送相應控制指令的能力。根據手部姿態確定指令的內容。

　?、诰邆浣邮諜C(jī)器人本體回傳數據包的能力。根據接收的數據包進行解析，進而判斷本體接收的控制指令是否正確。

　?、劬邆洚?dāng)前指令和機器人當前狀態信息的顯示能力。一方面將發送的控制指令在LCD液晶屏上予以顯示；另一方面根據機器人本體回傳的數據包，解析得出機器人的狀態，在LCD液晶屏上進行顯示。

　?、芫邆潆姵仉娏繖z測和低壓報警功能。將剩余電量實時地顯示在LCD液晶屏上，當電量不足時，通過蜂鳴器進行報警提示。

　　1．2 系統整體方案及架構

　　iNEMO慣性導航模塊的基本原理如圖1所示，利用MEMS傳感器和主控芯片STM32F103RET7提供動靜態方向和慣性測量功能。集成雙軸滾轉-俯仰陀螺儀（LPR430AL）、單軸偏航陀螺儀（LY330ALH）、6軸地磁測量模塊（LSM303DLH）、壓力傳感器（LPS001DL）和溫度傳感器（STLM75）5個意法半導體公司的傳感器，運行一個AHRS姿態角運算系統，從而實現對姿態角的實時測量。

iNEMO慣性導航模塊的基本原理　　

　　本遙控器采用ST公司具有Cortex-M3內核的ARM控制器STM32F103C8T6作為主控制器，采用ST公司的iNEMO慣性導航模塊進行手部姿態檢測，采用nRF24L01無線模塊實現指令的發送和數據的接收，采用12864液晶顯示模塊對當前控制指令、機器人當前狀態和剩余電量予以顯示，采用LED和蜂鳴器實現提示和報警功能。遙控器軟件上使用μC／OS-II實時嵌入式操作系統，能夠?qū)崿F(xiàn)實時性內核、任務管理、時間管理、通信與同步、內存管理等功能。系統的整體架構如圖2所示。

　　2 硬件電路設計

　　2．1 主控制模塊電路

　　主控制器STM32F103C8T6芯片，工作頻率高達72 MHz，內置64 KB的Flash和20 KB的SRAM，具有豐富外設和超低功耗，完全滿足本設計要求。主控制模塊電路圖如圖3所示，參照ST公司發布的STMF10xxx硬件開發入門文檔，該部分包括外部時鐘電路、模擬電源輸入、電源濾波、下載仿真口的設計。

　　2．2 電源模塊電路

　　本遙控器采用8．4 V鋰電池供電，采用TL750M05C穩壓芯片提供5 V電壓，選用REG1117-3．3穩壓芯片為系統提供3．3 V電壓。STM32F1 03C8T6電源分為模擬電源與數字電源，為了保證其正常工作，將兩路電源進行隔離設計，在模擬地與數字地之間通過0Ω電阻實現單點共地。為監測鋰電池電源電壓，將電池電壓經電阻分壓及阻容濾波電路濾波后作為STM32F103C8T6采樣輸入。

　　2．3 無線通信模塊及顯示模塊電路

　　無線通信模塊采用2．4 GHz頻段射頻芯片nRF24L01作為無線數據收發芯片，工作于2．4～2．5GHz ISM頻段，輸出功率和通信頻道可通過程序進行配置。nRF24L01功耗低，在以-6 dBm的功率發射時，工作電流只有9 mA；接收時，工作電流只有12．3 mA，多種低功率工作模式（掉電模式和空閑模式）使節能設計更方便。nRF24L01采用SPI總線方式與控制芯片進行通信。

　　12864液晶顯示模塊，可顯示漢字及圖形，內置8192個中文漢字（16×1 6點陣）、128個字符（8×16點陣）及64×256點陣顯示RAM（GDRAM），具有并行數據傳送方式和串行數據傳送方式，其中串行數據傳輸方式只用到CS、SID、SCK 3個通信引腳，較并行數據傳送方式節省單片機的I／O引腳，本文采用串行傳輸方式進行設計。

　　3 軟件系統設計

　　體感遙控器的軟件系統設計基于實時嵌入式操作系統μC／OS-II，借助于μC／OS-II內核的多任務管理和優秀的實時性能，大大簡化了軟件系統設計，并且可以保證系統響應的實時性。

　　3．1 任務分配與實現

　　在任務規劃的過程中，采用分層次和模塊化的思想將整個系統任務進行劃分。首先，我們必須對系統整體的控制任務有清楚地了解，具體任務劃分如表1所列。

　　表1中除OSTaskStat和OSTaskIdle任務為系統自帶，其他8個任務均為用戶創建。其中：App_TaskStart為起始任務，系統運行后第一個建立的任務，其作用是為初始化系統時鐘和底層設備創建所有事件和其他任務；App_TaskAD任務監視電池電壓的變化，當電壓低于設定值Low Battery時，將啟動蜂鳴器報警；App_TaskAHRS任務通過DMA不斷接收iNEMO慣性導航模塊數據，然后交由USART1接收緩沖區，實時獲得手部姿態信息；App_TaskCmd根據手部姿態信息轉化為機器人運動指令，然后按照制定的通信協議通過nRF24L01無線模塊將指令數據包發送出去；App_TaskData任務在每發送一次指令數據包后，通過nRF24L01無線模塊接收機器人本體回傳的運動狀態信息包；App_TaskLCD任務實現運動指令、機器人運動狀態、電池電量、實時時鐘在12864液晶顯示模塊上的顯示；App_TaskLED_B任務通過LED指示遙控器上的主控芯片與iNEMO慣性導航模塊、遙控器與機器人是否通信正常，當電池電量過低時，通過蜂鳴器進行報警；App_TaskClock任務得到DS1302的實時時鐘，通過消息郵箱App_LCDClockMbox發送給App_TaskLCD任務予以實時顯示。

　　3．2 任務間通信設計

　　任務和中斷服務子程序可以通過事件控制塊與其他任務進行通信，常用的通信方式有信號量、郵箱和消息隊列，同時，通過事件標志實現任務與事件之間的同步。本操作系統共創建了8個消息郵箱和1個事件標志：

　　OS_EVENT *App_AHRSMbox

　　OS_EVENT *App_CommandMbox

　　OS_EVENT *App_DataMbox

　　OS_EVENT *App_ADMbox

　　OS_EVENT *App_LCDCmdMbox

　　OS_EVENT *App_LCDDataMbox

　　OS_EVENT *App_LCDADMbox

　　OS_EVENT *App_LCDClockMbox

　　OS_FLAG_GRP *App_GreenLEDFlag

　　其中，App_GreenLEDFlag包括3個標志位：

　　#define Flg_GreenLED 0x0001

　　#define Flg-BlueLED 0x0002

　　#define Flg_Buzzer 0x0004

　　3．3 軟件系統流程圖設計

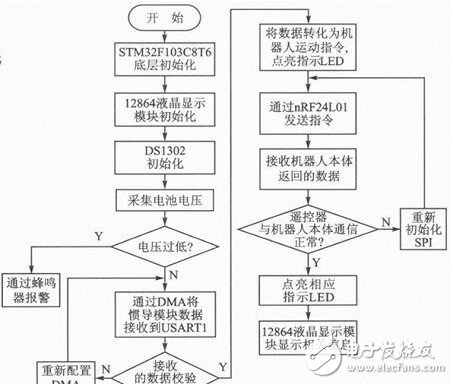

　　軟件系統流程圖如圖4所示。體感遙控器經上電初始化后，首先采集電池電壓，然后通過郵箱*App_ADMbox將采集得到的電量值發送給 12864液晶顯示模塊進行顯示，若電量過低，則使標志位Flg_Buzzer置位，即通過蜂鳴器進行報警。并且，通過DMA把iNEMO慣性導航模塊的數據接收到USART1，判斷校驗位是否正確，若不正確則重新配置DMA，重新接收數據；若正確則將接收到的數據轉化為控制指令，通過nRF24L01無線模塊發送給機器人。同時通過郵箱*App-LCDCmdMbox將指令發送給App_TaskLCD任務，在12864液晶顯示模塊顯示當前發送的指令，并通過置位Flg_GreenLED點亮相應LED，以表示STM32F103C8T6與iNEMO模塊通信正常；機器人本體接收到指令后，會給遙控器返回?cái)?shù)據包，如果遙控器接收的數據錯誤標志位沒有置位，則說明遙控器與機器人本體通信正常，通過郵箱*App_LCDDataMbox將機器人的狀態信息發送給App_Tas kLCD任務，在12864液晶顯示模塊上顯示機器人本體運動狀態，同時通過置位Flg_BlueLED點亮相應LED，以表示遙控器與機器人本體通信正常。App_TaskClock任務通過郵箱*App_LCDClockMbox向App_TaskLCD任務發送當前時間信息，并予以顯示。

　　體感遙控器軟件系統開發環境為IAR EWARM5．4，μC／OS-II版本為V2．86，STM32F103C8T6的調試工具為J-Link仿真器，STM32F103C8T6的固件庫版本為V2．0．3。

　　3．4 遙控器與機器人本體通信方案設計

　　本設計采用嚴格的“一問一答”形式，即每發送一條指令都需要機器人本體返回一幀數據包。遙控器發送一條指令后，等待機器人本體返回的數據包，只有獲得機器人本體返回的數據包后才可以繼續發送指令包。如果機器人本體接收到錯誤指令（經校驗錯誤的指令），置位通信錯誤標志位，上傳數據包；同時，機器人本體報警，將機器人速度置0，接下來1 s內下位機清除串口DMA，重新接收指令。如果遙控器收到的數據包中通信錯誤標志位置位，則重新配置nRF24L01無線模塊，重新發送指令。

　　4 性能測試

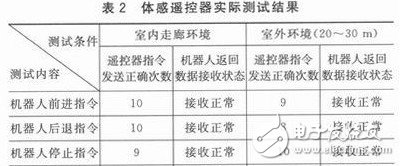

　　對本文所描述的嵌入式機器人體感遙控器進行了相應的測試，測試環境分別為室內走廊環境和室外環境，測試結果如表2所列。測試結果表明，在室內走廊環境中，收發指令的正確率在95％以上；在室外環境中，由于環境中可能存在多種干擾，并且距離在20～30 m，正確率在90％以上。由于遙控器底層軟件具備一定容錯能力，90％以上的正確率完全滿足要求。

　　結語

　　本文討論了基于STM32F103C8T6的嵌入式服務機器人體感遙控器的設計與實現，并對具體的硬件電路和軟件系統進行了詳細的介紹。經過大量的實驗證明，本體感遙控器具有操作簡便、可操作性強、通信可靠、穩定性和人性化程度高等優點，在實驗室服務機器人的實際應用中取得了良好的效果。
?
