一、項目設計背景及概述

　　2008年世界衛生組織的事故調查顯示，大約50%—60%的交通事故與酒后駕駛有關，酒后駕駛已經被列為車禍致死的主要原因。在中國，每年由于酒后駕車引發的交通事故達數萬起；而造成死亡的事故中50%以上都與酒后駕車有關，酒后駕車的危害觸目驚心，已經成為交通事故的第一大“殺手”。2010年8月，十一屆全國人大常委會第十六次會議將首次審議刑法修正案（八）草案，醉酒駕駛或被判刑。在逢年過節醉酒駕駛更是頻頻發生，所引起的事故不僅給肇事者帶來了身體和經濟上的損失而且給家人帶來了無限的悲痛。由于上述原因，我設計出一套汽車保駕系統裝置，不僅可以給駕駛員檢測是否醉酒并報警提醒駕駛員，而且可以把這一數據發送給駕駛員的親人，讓親人阻止駕駛員行駛。由于考慮到我國駕駛員平均年齡在35歲以上，所有該系統界面盡量做到簡單、直接，便于駕駛員快速熟練的使用。

　　二、項目設計原理

　　1、 原理概述

　　系統采用超高靈敏度酒精傳感器用旁熱型半導體式酒精氣敏元件MQ3，超低功耗I安芯一號單片機系統，自動探測酒精濃度的方法，以判斷駕駛員是否是酒后開車。主機電路包括8個模塊，分別是酒精傳感電路模塊、溫度傳感模塊、GSM通信定位模塊、鍵盤控制模塊、液晶顯示模塊、聲光報警模塊、語音呼叫模塊、繼電器控制模塊。該系統放置在汽車儀表盤位置，當司機打開車門時，酒精探測控制儀啟動，此時發動機處于被鎖狀態，汽車無法啟動。酒精傳感器加熱后，探測控制儀對酒精傳感器探測的氣體信號進行檢測。由于酒精含量與酒精傳感器檢測后產生的電壓信號成特定的比例關系，因而可根據電壓信號進行酒精含量的判斷。檢測到的信號經過放大和濾波之后，通過單片機內置的8路高速10位ADC轉換為數字信號，由單片機對此信號進行處理判斷，假設酒精含量沒有超標，LCD顯示屏幕顯示當前酒精濃度，同時綠色指示燈（正常）亮起，控制繼電器不起作用，汽車隨之啟動;反之紅色指示燈（不正常）亮起并進行聲光報警，控制繼電器切斷點火裝置電源，同時安全帶收緊，系統啟動呼叫緊急聯系人裝置，通過GSM通信定位模塊測定當前位置并發送“酒精濃度過高，請勸阻駕駛員行駛！”短信告訴給駕駛員的親人，此時駕駛?cè)藛T無法啟動汽車，從根本上實現控制酒后駕車。汽車啟動后，控制儀隨即進入低功耗狀態，只有酒精濃度探測電路一直工作，一旦駕駛?cè)藛T駕駛過程中飲酒，控制儀立即恢復到正常工作狀態。 圖1系統設計原理框圖

圖1

　　2、 硬件設計原理

　　完整的系統有下面8個模塊夠成，其整體效果，如圖2所示。

　　圖2系統效果圖

　　（1）主控電路

　　安芯一號是一種高速、高可靠、低功耗、超強抗干擾的新一代8051單片機，比普通的8051速度快8—12倍，內部集成高精度R/C時鐘，而且內部集成高可靠復位電路，8級可選復位門檻電壓，還集成了晶振電路，為開發板節省了空間。所以主控電路的結構比較簡單，只是串聯了兩個電容，還加上了兩排排針?lè)奖憬尤胪獠侩娐贰?/p>

　?。?）酒精檢測電路（酒精傳感器信號采樣及處理）酒精傳感器電路：

　　根據 GB19522-2010《車輛駕駛?cè)藛T血液、呼氣酒精含量閾值與檢驗》，交警判定酒后駕駛的標準見表1.

　　表1 車輛駕駛?cè)藛T血液酒精含量臨界值

　　測量血液中的酒精含量需要到醫院進行，由于人體呼出氣體中的酒精含量與人體血液中的酒精濃度是有一定的對應關系，所以呼氣酒精測試儀的測量結果也可作為酒后駕駛的判斷依據，且更便于執法人員現場操作和快速作出判斷。因此一般先檢測車輛駕駛?cè)藛T的吹氣中酒精含量，再換算出其血液中酒精含量，其換算公式為

　　BAC（mg/L）=2200×BrAC（mg/L），或BAC（mg/100mL）=220×BrAc（mg/L）

　　該系統采用旁熱型半導體式酒精氣敏元件MQ3，探測范圍為10～1000ppm。酒精檢測電路由高精度酒精傳感器、信號調理放大電路、濾波電路和單片機內置10位高速ADC等組成，主要功能是檢測酒精含量，判斷其是否超標。采用安芯一號單片機內部8路10位高速AD，將采樣了32次的電壓值求平均值，然后將平均的電壓值帶入到下面表2中的對應式子，求出酒精的濃度，并將計算出來的結果顯示到LCD12864液晶上，如圖4。

　　表2酒精傳感器電壓值與酒精濃度對應關系

　　圖3 酒精模塊圖

　　圖4酒精濃度顯示

　?。?）溫度測試電路：

　　采用DS18B20，可組網數字溫度傳感器芯片封裝而成，具有耐磨耐碰，體積小，使用方便，封裝形式多樣，適用于各種狹小空間設備數字測溫和控制領域，如圖5。

　　圖5溫度傳感器

　　（4）濃度閾值保存電路：

　　采用AT24C02，是一個2K位串行CMOS E2PROM內部含有256個8位字節，CATALYST公司的先進CMOS技術實質上減少了器件的功耗。AT24C02有一個16字節頁寫緩沖器。該器件通過IIC總線接口進行操作，有一個專門的寫保護功能。

　?。?）指示燈電路

　　指示燈電路有紅綠黃三個指示燈，紅燈是電源指示燈，工作時亮;綠燈是檢測提示燈，因?yàn)榫凭筋^需要一定時間加熱，才能達到理想的靈敏度，加熱時間到，綠燈亮，表示可以進行濃度探測;黃燈為報警指示燈，黃燈不亮，表示可以行車;當黃燈亮?xí)r，表示酒精濃度超標，不可以駕駛。

　?。?）液晶顯示電路

　　此系統選用的是LCD12864.這是一款低功耗的點陣圖形式LCD，可以工作在3.3 V供電的情況下，用來顯示溫度、酒精閾值還有幾個簡單的按鍵操作。

　?。?）GSM系統設置電路

　　本設計在系統終端采用了GSM系統模塊如圖6所示作為開發平臺，當酒精檢測系統發出醉酒超標信號時，單片機會發送查詢當?shù)氐刂分噶罱oGSM模塊，模塊將返回當前汽車的具體位置的經緯度，單片機收到此信號后，將把此信息以短信的形式發送給駕駛員親人的手機，而且還會發送一條“酒精濃度過高，請勸阻駕駛員行駛！”的短信給親人。而且當如果車主發現自己的汽車遺失時，車主只需發送一個“ZXQCWZ”的短信給GSM模塊，該模塊也將會把車子的當前位置發給車主。當車主或車主的親人收到GSM模塊發送的經緯度數據，車主或親人就可以在網上搜索“手機基站數據轉經緯度”的網站就可以將GSM模塊返回的數字?jǐn)?shù)據轉為詳細的清楚的地圖數據。

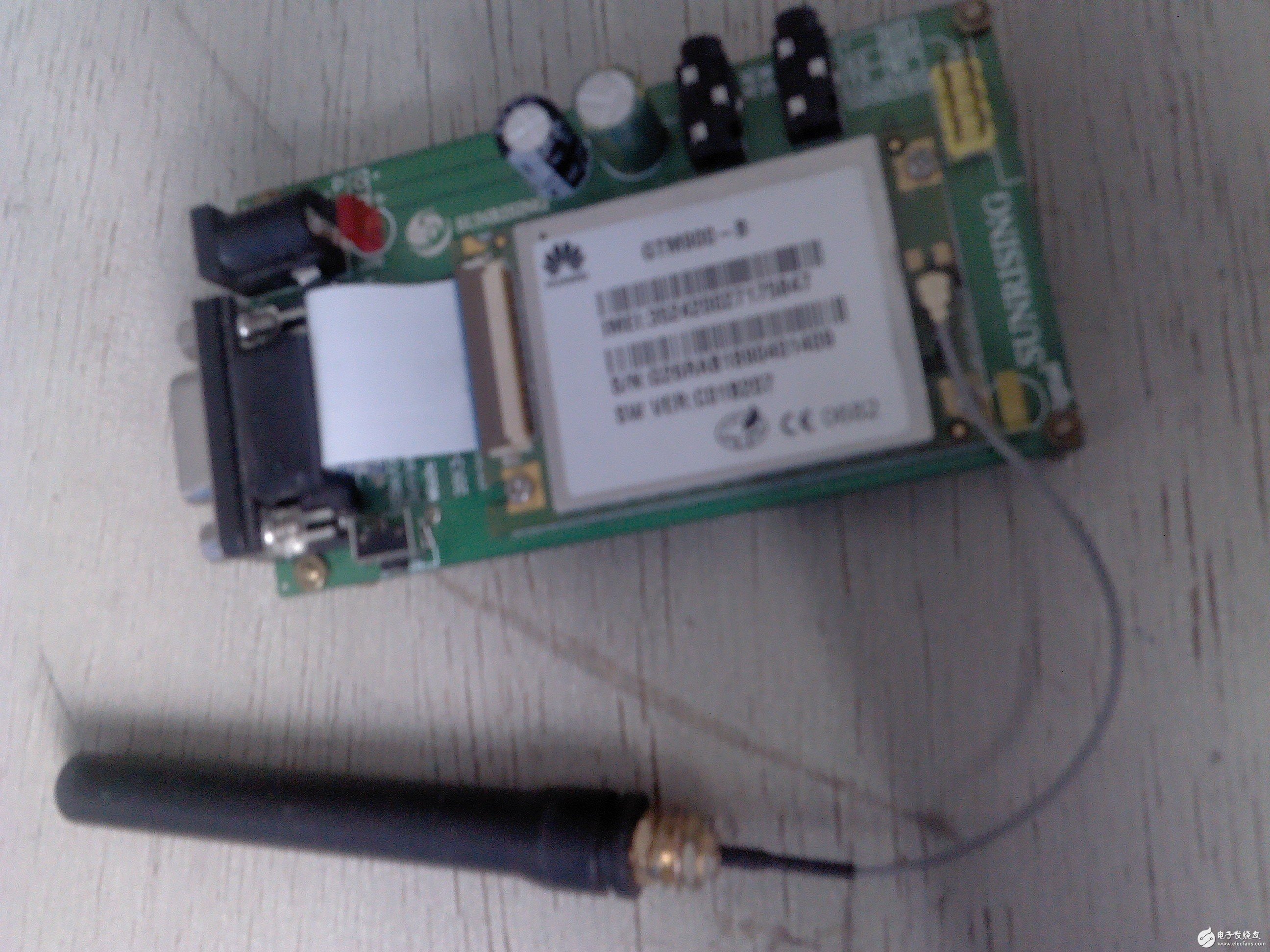

　　圖6GSM模塊

　?。?）繼電器控制電路

　　控制繼電器主要用來控制汽車電動機的的啟動，當酒精傳感器檢測到的酒精濃度沒有超標時，繼電器不啟動，整個系統正常工作，當酒精傳感器檢測到的酒精濃度已超標，繼電器啟動，斷開電動機的發動，那么汽車就不能運行。從根本上阻止了酒后駕車的危險。

　?。?）語音呼叫系統控制電路

　　采用APR9600語音錄放芯片，它是繼美國ISD公司以后采用模擬存儲技術的又一款音質好、噪音低、不怕斷電、可反復錄放的新型語音電路，單片電路可錄放32-60秒，串行控制時可分256段以上，并行控制時最大可分8段。與ISD同類芯片相比它具有：價格便宜，有多種手動控制方式，分段管理方便、多段控制時電路簡單、采樣速度及錄放音時間可調、每個單鍵均有開始停止循環多種功能等特點。

　?。?0）報警和鍵盤電路

　　利用蜂鳴器作為報警器，當酒精含量超標時，發出禁止行車警告音，不超標時發出允許行車提示音。由單片機的I/O口驅動蜂鳴器來實現。鍵盤模塊可以在一些緊急的時候，進行撥號報警，掛機，設置等操作，增加系統人性化的操作。如圖7

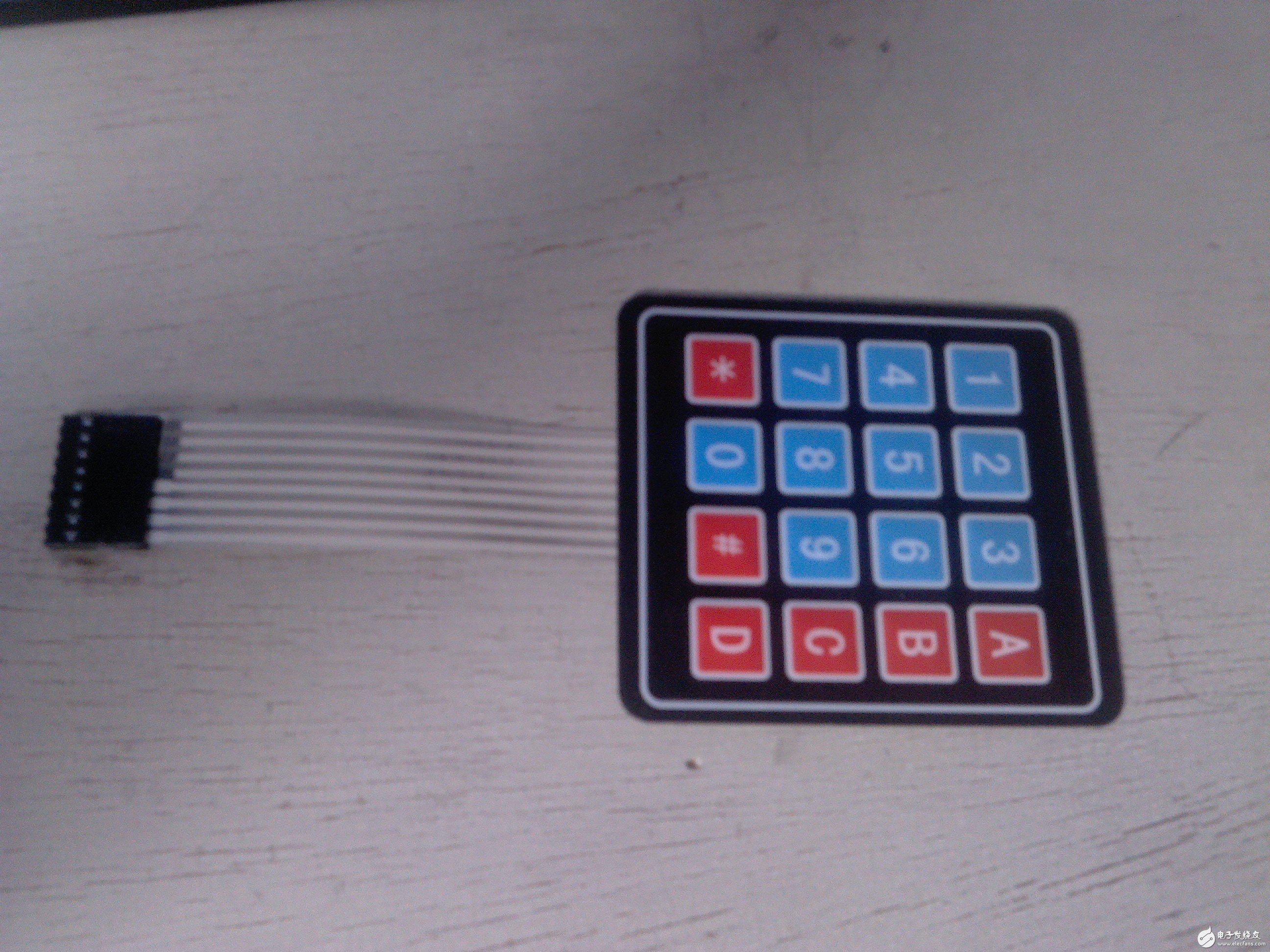

　　圖7鍵盤模塊

　　3、 軟件設計原理

　　對于單片機的開發應用中，逐漸引入了高級語言，C語言就是其中的一種。匯編語言的可控性較高級語言來說更具優越性。程序編寫語言比較常見的有C語言、匯編語言。匯編語言的機器代碼生成效率高，控制性好，但就是移植性不高。

　　C語言編寫的程序比用匯編編寫的程序更符合人們的思考習慣。還有很多處理器都支持C編譯器，這樣意味著處理器也能很快上手。且具有良好的模塊化、容易閱讀、維護等優點，且編寫的模塊程序易于移植。基于C語言和匯編語言的優缺點，本系統采用C語言編寫方法。

　　軟件編寫的主體思路是將系統按功能模塊化劃分，然后根據模塊要實現的功能寫各個子程序。整個軟件程序的編寫采用查詢式方式編寫的。

　　在系統的初始化程序中，整個系統的初始化編程中按照如下圖8所示編寫，當把酒精傳感器接觸到酒精氣體時，整個系統觸發通信報警裝置，程序編寫如圖9所示。

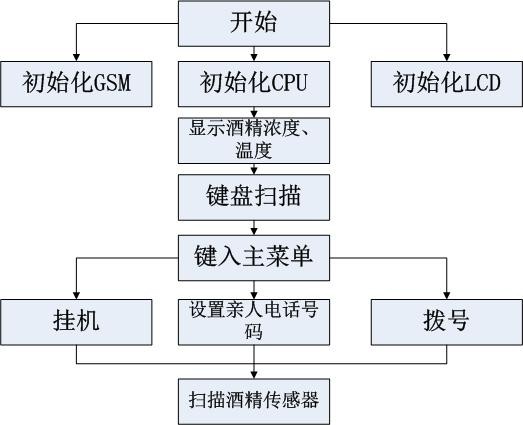

　　圖8系統初始化的主程序流程圖

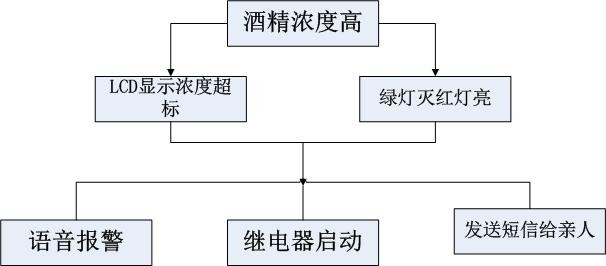

　　圖9酒精濃度高時程序流程圖

　　當酒精濃度過高時，GSM模塊給駕駛員親人發送短信，如圖9所示?？梢?jiàn)圖中的手機上的短信是中文信息，由于GSM模塊支持兩種方式來發送和接收SMS短信息，文本模式和PDU（Protocol Description Unit）模式，文本模式只能發送普通的Ascill字符，要發送圖片，鈴聲，其它編碼的字符（如中文）就必須采用PDU模式。

　　PDU模式中，可以采用三種編碼方式來編碼要發送的內容，分別是7bit編碼，8bit編碼，16bit編碼，7bit編碼用于發送普通的Ascill字符，8bit編碼通常用于發送數據信息，如圖片和鈴聲，而16bit編碼用于發送Unicode字符。三種編碼可以發送的最大字符分別是160，140，70。

　　發送中文短信要采用PDU模式的Unicode編碼方式，具體步驟描述如下：

　?。?）GB2321編碼到Unicode編碼的轉換。

　?。?）Unicode編碼到16bit編碼的轉換。

　　得到的Unicode編碼后，還需要轉換成PDU的16bit編碼才可以正確的發送。

　　這個轉換過程中Unicode編碼最開始的0xffff標志要去掉，在0xffff之后的內容才是真正的Unicode字符。

　　三、項目設計框圖

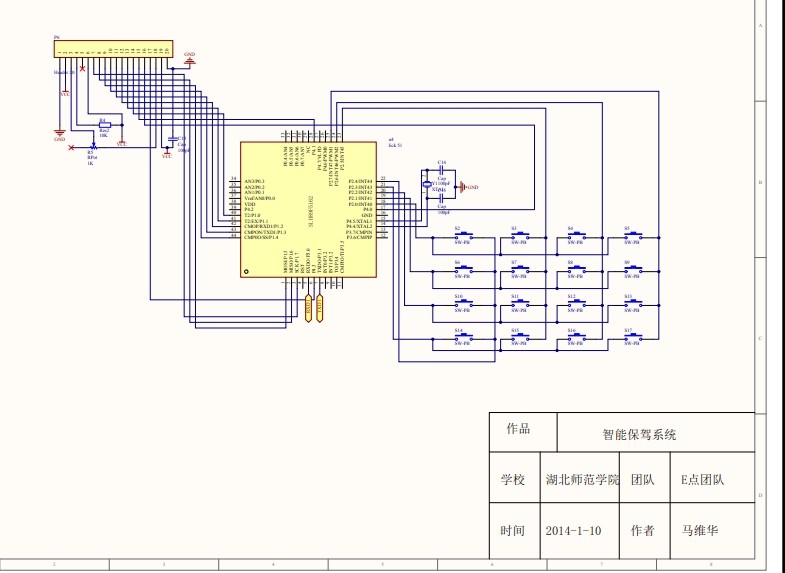

　　1、硬件設計框圖

　　2、軟件設計框圖

　　四、測試結果
