2. 調試環境的準備 - 基于AM335x的U-Boot/SPL 的CCS 調試

　　調試環境主要包含3個部分，仿真器，集成調試環境和開發板。下面將逐一介紹：

　　2.1 仿真器（emulator）

　　目前支持AM335x的仿真器的型號比較多，有XDS560v2，XDS510，XDS100v2， XDS100v3，等，比較常見的是XDS560v2和XDS100v2。

　　XDS560v2，性能好，速度快，具有trace功能，但是價格偏貴。 XDS100v2價格比較便宜。其具備和XDS560v2一樣的基本調試功能，只是XDS100v2的速度相對略慢。

　　XDS560v2和XDS100v2在PC機上的驅動（Windows，Linux）都已經包含在CCS中了，所以安裝了最新版的CCS，就會安裝相應的驅動。

　　2.2 集成開發環境

　　TI有自己的集成開發環境（IDE）CCS.目前最新的版本是基于Eclipse IDE架構的，界面新穎方便。

　　下載地址 http://processors.wiki.ti.com/index.php/Download_CCS。

　　CCS有Windows版本和Linux 版本，后面會在介紹調試過程中具體介紹兩者的差異。

　　2.3 開發板

　　目前，針對不同的應用，TI發布了基于AM335x的多個開發板。其中BeagleBone，Starter Kit和ICE上配置了基于FT2232的xds100v2。而GPEVM和IDK上引出了CTI JTAG接口。

　　這里選擇GP EVM和 Spectrum DigitalXDS560v2 作為調試平臺。

　　3． CCS 調試Uboot/SPL的具體步驟

　　下面正式開始CCS的調試。調試的過程主要分為導入U(xiǎn)-Boot/SPL 工程， CCS 連接AM335x，代碼調試等幾個部分。

　　3.1 導入CCS代碼

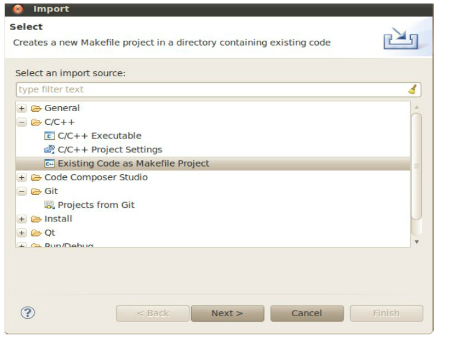

　　在CCS中， Menu File -》 Import … 選擇 Makefile 方式導入，如下圖所示：

import

　　在ezsdk中，U-Boot/SPL所對應的Makefile的具體路徑如下：

　　/home/sitara/ti-sdk-am335x-evm-05.05.00.00/board-support/U-Boot-2011.09-psp04.06.00.08

　　如前面所提到，U-Boot 和SPL的源碼在同一個文件夾的，通過不同的Makefile管理不同的編譯宏來區分的。這里導入的是U-Boot的代碼對應的Makefile，會相應的導入U(xiǎn)-Boot對應的預編譯選項，因?yàn)槠浒怂械拇a。而對于SPL，也會相應的一起帶入，只是在CCS中看到的代碼的宏定義有些不對，但這個不影響調試。

　　3.2 CCS 連接 AM335x.

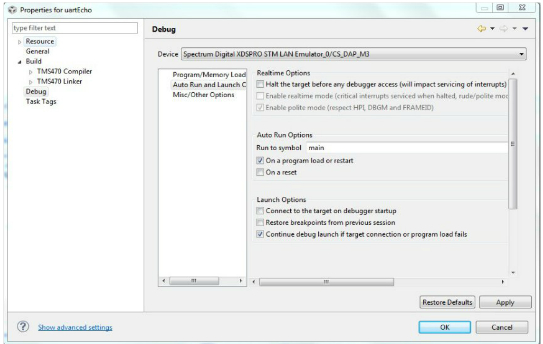

　　主要分成仿真器的連接，target連接和Debug配置等幾部分：

　　3.2.1 ［url=］仿真器的連接［/url］

　　對于 AM335x GP EVM選用Spectrum DigitalXDS560v2 的20 pin的接口板，連在baseboard的J2口上即可，注意pin腳的順序，不要把JTAG 接口插反了。

　　對于beaglebone，StarterKit，ICE等，這些板子已經把XDS100v2 仿真器集成到板子上了，所以直接用usb線連到PC機上即可。

　　A. CCS的配置

　　CCS的配置主要包括Target的配置和連接兩部分。

　　a. Target 配置

　　Target的配置包含兩個部分，一個是仿真器（XDS560v2），另一個就是SOC（AM335x）。具體操作如下：

　　i. View -》 Target Configurations

　　ii. 點右鍵選擇New Target Configuration.

　　iii. 新建一個叫做AM335_EVM的target.

　　iv. Connection中選擇 Spectrum Digital XDS560V2 STM USB Emulator.

　　v. 對于XDS100v2 ，可以選擇 Texas InstrumentsXDS100v2 USB Emulator.

　　vi. 在Board or Device 中選擇AM335x.

　　vii. 點擊Save 保存。

　　viii. 點擊Test Connection 看是否能夠正常連接。

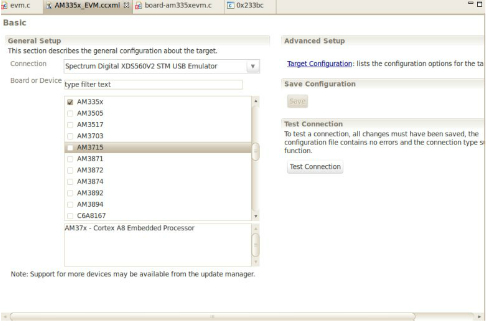

　　配置target成功后，會看到如下界面

　　3.2.2 Target 連接

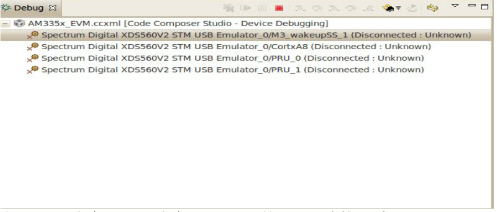

　　A. 右鍵選中Target Configurations中已配置好的target，AM335x_EVM.ccxml，在右鍵菜單中選擇Launch SelectedConfiguration，連接成功后，可以得到下圖

　　此時，PC 和仿真器以及仿真器和SOC的JTAG連接成功，但是ARM core還沒有連上。從圖中可以看到，有多個core的配置選項，由于U-Boot/SPL，Linux 運行在ARM coretex-A8 core上，這里只關注ARM core。

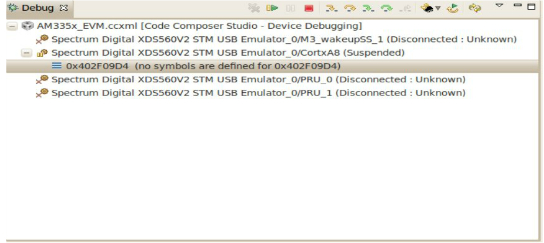

　　B. 在Debug窗口中，右鍵點擊CortxA8 core，選擇Connect Target. 連接成功后，如下圖所示：
