單片機的兩種存儲器模塊：程序存儲器與數據存儲器。每個存儲模塊都有自己的數據總線，能在同一時間戳內對模塊同時進行數據存儲與指令操作。

　　程序存儲器構成

　　中檔系列單片機有一個13位的程序計數器，可以尋址8K×14位的程序存儲空間。程序存儲器總線寬度(指令字)為14位。由于所有的指令均為單字指令，所以一個具有8K×14位程序存儲器的器件可以存儲8K條指令。很易于確定是否有充足的程序存儲空間來實現應用程序。

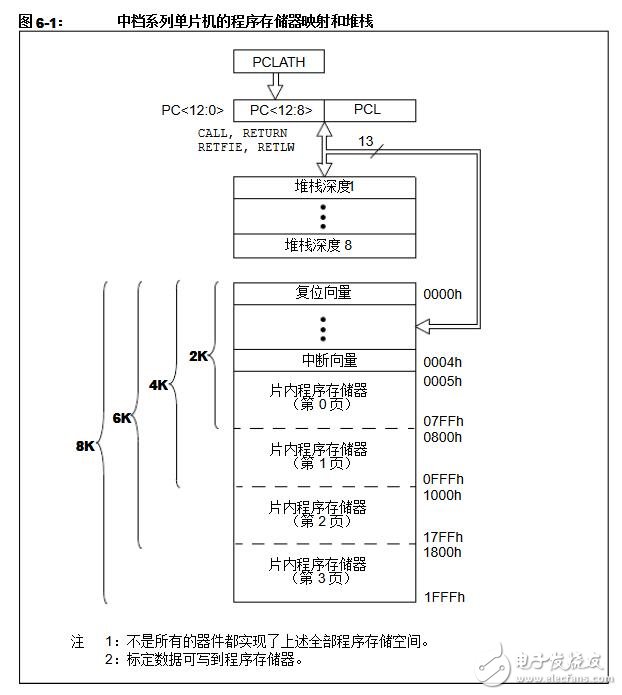

　　中檔系列單片機把程序存儲器分成4頁，每頁2K字(0h - 7FFh,、800h - FFFh、1000h - 17FFh和1800h - 1FFFh)。圖6-1所示為程序存儲器映射和一個8級深度硬件堆棧。實際上單片機可能只實現了圖中所示存儲器的一部分，這與器件型號有關。關于單片機所提供的存儲器，請查閱單片機的數據手冊。

　　為了能在程序存儲器頁之間跳轉，必須修改程序計數器(PC)的高位。這是通過在PCLATH(程序計數器高位鎖存器)中寫入需要的值來完成的。如果指令連續運行，無需任何用戶的干預，程序計數器即可以跨越程序頁面跨頁。對于那些程序存儲器不足8K字的器件，訪問超過物理地址空間的存儲單元時，會回到有效的程序存儲空間。也就是說，在一個有4K字存儲空間的單片機中，尋址17FFh實際就是尋址7FFh。2K字或更少程序存儲空間的器件不需要分頁。

　　復位向量

　　對于任何單片機，復位都將使程序計數器指向地址0h，我們稱這個地址為“復位向量地址”，也就是單片機發生復位時，程序執行的入口地址。

　　任何復位操作都會將PCLATH寄存器的內容清零。這表明，復位向量地址(0h)處的任何轉移指令都將跳轉到程序存儲器的第0頁(PAGE0)。

　　中斷向量

　　當響應中斷時，PC指向地址0004h，我們稱這個地址為“中斷向量地址”。當PC指向中斷向量時，PCLATH寄存器的值并不會被修改。這意味著，在中斷服務程序中，在改寫PC實現程序跳轉前，應按目的地址所處的實際程序頁面先設定PCLATH寄存器。在中斷服務程序修改PCLATH寄存器前，應將原PCLATH的內容保存起來，以便從中斷服務程序返回時恢復PCLATH。

　　標定信息

　　某些器件在程序存儲器中存儲標定信息。在器件最終測試時，Microchip將標定信息寫入程序存儲器。應用程序利用這些值可以獲得更好的運行結果。標定信息通常放在程序存儲器的末尾，并以RETLW指令形式實現，該指令所帶的立即數就是標定信息。

　　*注：對于窗口型器件，在擦除器件內容前(同時會擦除標定信息)，務必先記下所有的標定值。這樣在重新燒寫器件時能恢復標定值。建議將標定值寫在封裝上。

　　程序計數器(PC)

　　程序計數器指定要取出執行的指令的地址，其寬度為13位，其中低8位來自PCL寄存器，該寄存器可讀寫的，而高5位(PC<12:8>)來自PCH寄存器(不可直接讀寫)。PCH寄存器的值只能通過PCLATH寄存器來更新。

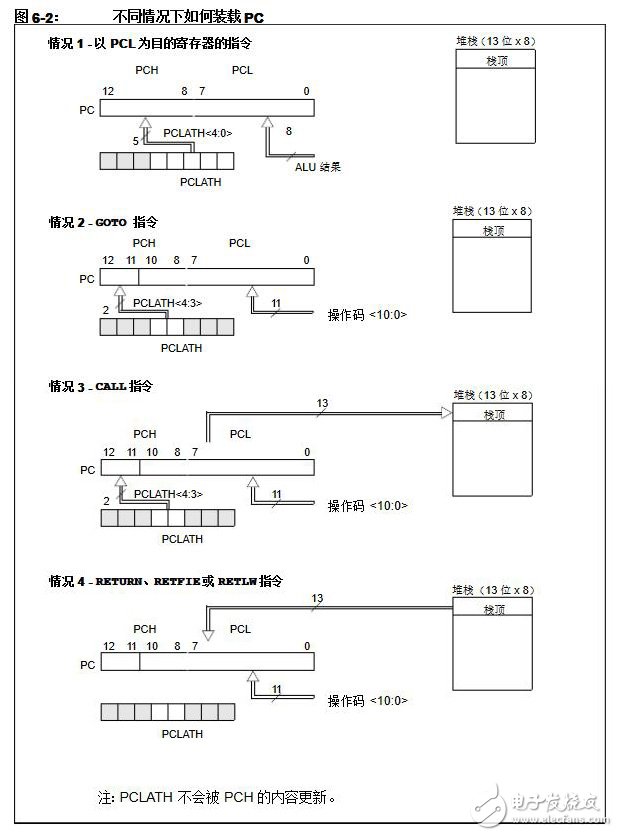

　　圖6-2所示為裝載PC值的四種情況。情況1為寫PCL時，如何裝載PC(PCLATH<4:0>→PCH);情況2為執行GOTO指令時，如何裝載PC(PCLATH<4:3> → PCH);情況3為執行CALL指令時，如何裝載PC(PCLATH<4:3> → PCH)以及PC值如何壓入棧頂;情況4為執行返回指令時，如何裝載PC，此時PC值從棧頂裝載(彈出)。

　　相對跳轉指令

　　程序的相對跳轉指令是通過向程序計數器加一個偏移量來實現的(ADDWF PCL)，當使用相對跳轉指令方法對表進行讀操作時，要注意表地址是否超過了PCL寄存器的尋址范圍(每塊256個字節)。

　　*注：對程序計數器(PCL)的任何寫操作，都會使PCLATH的低五位裝載到PCH中。

　　堆棧

　　堆棧允許8級深度的子程序嵌套調用和中斷。堆棧包含了程序執行分支的返回地址。

　　中檔系列單片機有一個8級深度、13位寬的硬件堆棧。堆棧既不占用程序存儲空間也不占用數據存儲空間，棧指針不能讀寫。當執行CALL指令或響應中斷發生跳轉時，PC值被壓入堆棧(PUSH)。而執行RETURN、RETLW或RETFIE指令時，PC值從堆棧彈出(POP)。執行壓?；虺鰲２僮鲿r，不會修改PCLATH寄存器。 壓棧(PUSH)8次之后，進行第9次壓棧時，進棧的數據將覆蓋第1次壓棧存儲的數據，而第10次壓棧時進棧的數據將覆蓋第2次壓棧存儲的數據，依此類推。一個堆棧被覆蓋的例子如圖6-3所示。

　　*注1：沒有用于表示堆棧溢出或堆棧下溢條件的狀態位。

　　*注2：沒有稱為PUSH或POP的指令或助記符。而實現類似效果的操作是執行CALL、RETURN、RETLW和RETFIE指令，或轉到中斷向量地址。

　　程序存儲器分頁

　　某些器件的程序存儲器空間大于2K字，但是CALL和GOTO指令只有11位地址范圍，這11位地址只允許在2K存儲空間范圍內跳轉。為了使CALL和GOTO指令可以訪問整個8K的程序存儲地址范圍，必須有另外兩位來指定程序存儲器頁。將PCLATH<4:3>位作為頁面選擇位(圖6-2)。在執行CALL或GOTO指令前，用戶必須確保正確設置頁面選擇位PCLATH<4:3>，以便指向需要的程序存儲頁面(圖6-2)。當執行一條返回指令時，整個13位PC地址值都從堆棧彈出，不需要再對PCLATH<4:3>位進行設置。

　　*注：當器件的程序存儲器空間小于或等于2K字時，可忽略用來存取有多個頁面的程序存 儲器的頁面選擇位(PCLATH<4:3>)。但不推薦將PCLATH<4:3>位作為一般讀寫位使用，因為這樣做可能影響與將來產品的向上兼容性。 對于程序存儲器空間在2K到4K字之間的器件，可忽略頁面選擇位PCLATH<4>，因為它是用來尋址2、3頁(1000h～1FFFh)的。通常也不推薦將PCLATH<4>作為一般讀寫位使用，因為這樣做可能影響與將來產品的向上兼容性。

　　例6-1是調用在程序存儲器第1頁上子程序的例子。本例假使PCLATH寄存器由中斷服務程序保存和恢復(如果使用了中斷)。

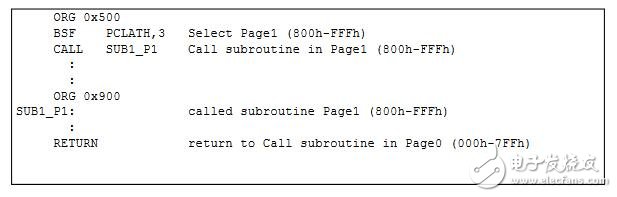

　　例6-1：從第0頁調用第1頁的子程序
