本節將詳細介紹AVR單片機的流行編程方式，并略述其工作原理，旨在讓AVR愛好者根據自己的需要選擇或制作恰當?shù)木幊坦ぞ摺Ｏ旅嫖覀円黄饋砜纯碼vr單片機編程方式講解。

　　1、avr單片機用什么編程？

　　AVR單片機是1997年由ATMEL公司研發出的增強型內置Flash的RISC（Reduced Instruction Set CPU） 精簡指令集高速8位單片機?？梢詮V泛應用于計算機外部設備、工業實時控制、儀器儀表、通訊設備、家用電器等各個領域。AVR單片機是 Atmel 公司 1997 年推出的 RISC 單片機。RISC（精簡指令系統計算機）是相對于CISC（復雜指令系統計算機）而言的。RISC 并非只是簡單地去減少指令，而是通過使計算機的結構更加簡單合理而提高運算速度的。

　　對于初學者，建議使用ICC AVR.用ICC編輯了工程文件，然后在下載并在線仿真調試時，要用AVR studio。JTAG仿真器，作為AVR最小系統版和電腦的串口的鏈接點，能做到在線仿真和下載程序。這是常用的組合。

　　2、AVR編程方式介紹

　　本節將詳細介紹AVR單片機的流行編程方式，并略述其工作原理，分析其優缺點，旨在讓AVR愛好者根據自己的需要選擇或制作恰當?shù)木幊坦ぞ摺?/p>

　　2.1 STK200/300并口ISP編程方式

　　這是比較常用的編程方式，目前大多臺式機都有打印口（并口），如圖2-1所示：

　　圖2.1 PC機的打印口

　　一般來說，PC機并口電路由74LS373（數據鎖存器）和74LS240（狀態緩沖器）組成。對于LPT1來說，數據鎖存器74LS373的I/O地址為378H，該端口稱為數據端口，而狀態緩沖器74LS240的地址為379H，該端口成為狀態端口。其中，數據端口可讀可寫，而狀態端口只可讀。根據并行接口的特點制作的AVR下載工具硬件電路簡單，配合PC端的下載軟件即可完成對AVR單片機的編程。

　　既然是通過串行方式編程，則需要使用AVR的SPI串行外設接口。有興趣的朋友可以學習一下通過SPI接口下載編程的時序圖（如圖2.2所示）。在這里就不贅述了。

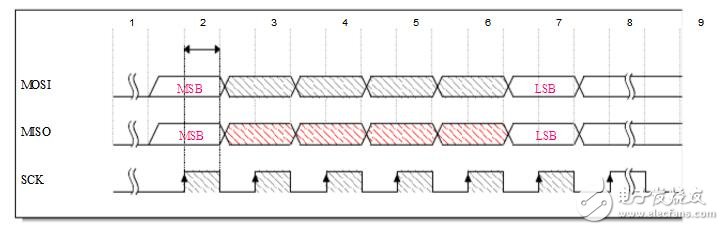

　　圖2.2 SPI下載編程時序圖

　　了解了下載編程的時序，我們就可以在PC端編寫相應的上位機，通過并口模擬這個時序，利用AVR單片機的SPI接口對其進行編程，當下比較流行的上位機軟件是雙龍公司http://www.sl.com.cn），目前的版本為1.7.0.16，除了支持利用并口進行ISP編程（AVRISP）外，還支持USBISP，JTAGMKII等方式。如圖2.3所示。

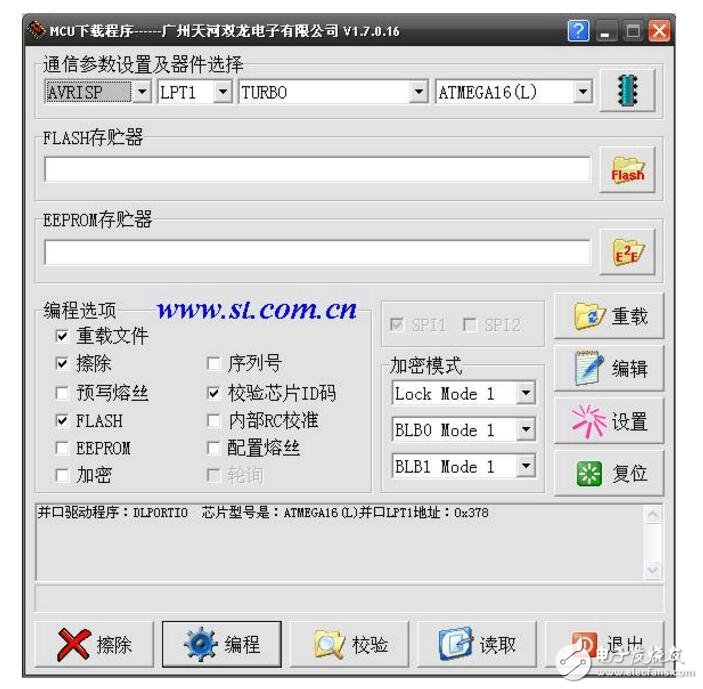

　　圖2.3 雙龍ISP編程軟件

　　從其界面可以看出，SLISP實現了完整的下載功能：配置熔絲位，燒錄Flash，燒錄EEPROM等。在配置熔絲位的時候要尤其注意與AVR時鐘相關的熔絲設置，避免因選擇了錯誤的時鐘源而鎖死MCU。

　　有了現成的上位機軟件，那么這個工具的硬件是如何設計的呢？千萬不要想得太復雜，既然上位機已經替我們完成了SPI下載時序的模擬和數據的讀寫，我們只要搭好并口和AVR 硬件SPI接口之間的“橋梁”就可以了。

　　目前常見的并口下載線都有一塊74HC244（如圖2.4所示），該芯片為八緩沖器，三態輸出，由目標機電源供電。該芯片有兩個輸出使能（OE）引腳（低電平有效），這樣，我們可以做到在下載時使能輸出，而下載完成后，拉高兩個OE引腳，使74HC244各緩沖器處于高阻態，相當于拔除了下載線，從而真正實現了在線編程；除此之外，74HC244還有增大并口驅動能力的作用，如果沒有74HC244，若AVR的SPI硬件接口上接有負載元件，很有可能導致下載失敗，而有了緩沖器，驅動能力變大，就能成功下載程序。并口的引腳定義如圖2.4所示。

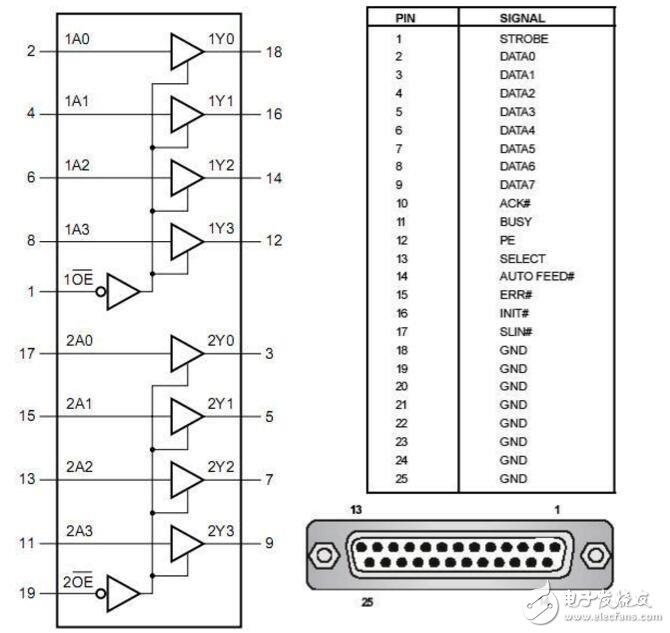

　　圖2.4 74HC244和并口DB25引腳定義

　　并口和AVR SPI接口的連接方式要符合PC端所使用的上位機對硬件連接的定義。雙龍SLISP要求的硬件連接方式如圖2.5所示。

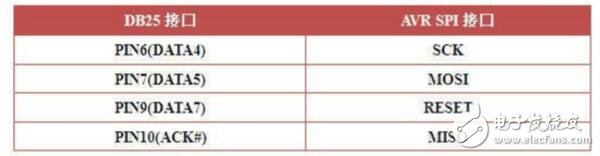

　　圖2.5 并口ISP硬件接口連接

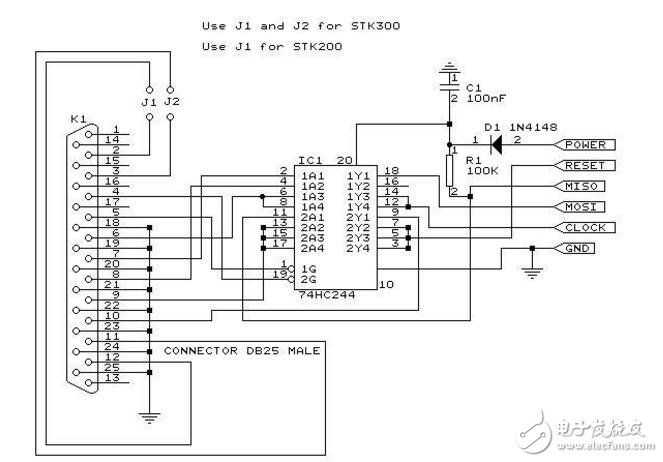

　　圖2.6 并口ISP編程器硬件原理圖

　　注意，硬件圖中使用并口的PIN4和PIN5作為74HC244的使能信號，以達到編程完成后隔離AVR和下載器的目的。

　　STK200/STK300是ATMEL公司早期推出的一種燒寫程序的方式，故而支持的AVR型號比較少，燒錄速度也比較低，且不支持AVR Studio；此外，隨著筆記本的普及和USB技術的發展，PC并口的使用頻率越來越低，所以，此類燒錄方法將會最終退出歷史舞臺。不過，由于其硬件電路簡單，編程方式實現容易，至今仍有很多AVR愛好者使用該方式。

　　2.2 STK500/AVRISP編程方式

　　STK500是ATMEL最推薦的編程方式，由于采用了ATMEL官方的STK500固件，該類編程工具可以燒寫全系列的AVR，燒寫速度相對并口ISP方式來說要快不少，并且，基于STK500燒錄方式的編程工具支持AVR Studio。在這里，我們介紹國外AVR發燒友制作的一款基于ATmega8和STK500燒寫方式的編程工具。

　　在Our AVR論壇上，馬潮老師有一篇帖子詳細說明了該工具的制作，并提供了全部資料，有興趣的朋友可以訪問AVRISP制作完整資料以獲得更多信息。該工具不支持BaseCOM AVR，ICCAVR，CodeVisionAVR直接下載，而并口ISP則可以，這不能不說是一個遺憾?；赟TK500的這款編程工具只支持AVR Studio，并且編程下載速度無法自動調節，但是，時下的大多筆記本都沒有并口，所以這還是一個比較好的方案。此外，該工具需要在系統中安裝上層驅動，有XP和VISTA的驅動。經測試，能夠完美支持。注意，大家要安裝微軟原版的，未經閹割的操作系統，否則可能造成安裝了驅動文件，但編程工具無法使用。

　　該編程工具的硬件電路圖如圖2.7所示。

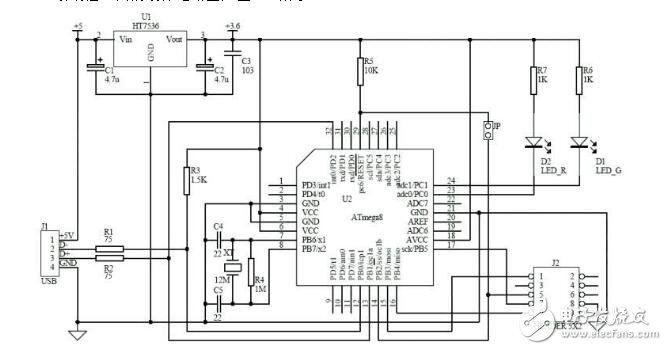

　　圖2.7 AVRISP硬件電路原理圖

　　從硬件電路可以看出，該工具需要的外設較少：電源芯片HT7536一片，Mega8一片，晶振一枚，電阻電容若干，完全可以自制，在AVRISP制作完整資料一文中，馬潮老師也給出了固件和上層驅動，把固件燒錄入Mega8，安裝好上層驅動以后即可使用。制作完成的實物如圖2.8所示。

　　圖2.8 AVRISP實物圖

　　硬件電路制作完成后，將JP短接，使用其他的編程器（如并口ISP），將10PIN的編程接口插入AVRISP的編程口。編程前注意配置熔絲位：掉電檢測電壓為2.7V，開啟BOD，系統時鐘選為高頻外部晶體，滿幅振蕩。如圖2.9所示

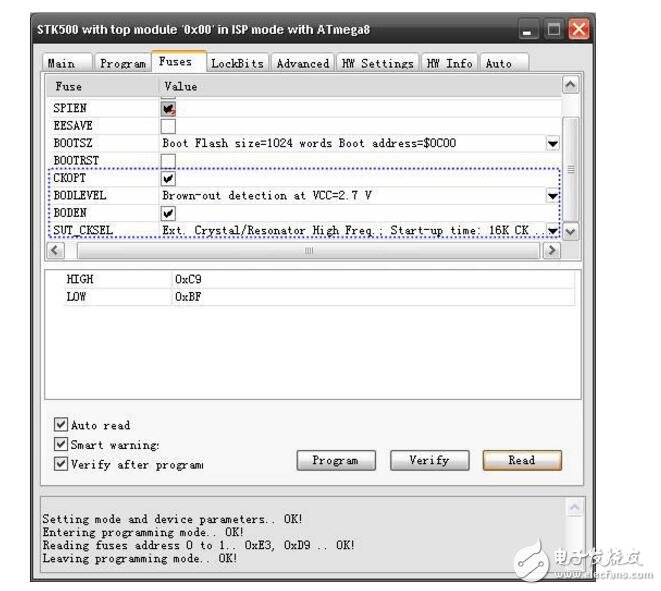

　　圖2.9 AVRISP熔絲位設置

　　設置好熔絲位，將程序燒錄入ATmega8后，將AVRISP的USB口和PC相連，系統會提示發現新硬件，這里以Windows XP SP3為例說明驅動安裝方法，如圖2.10，圖2.11，圖2.12所示。注意選擇“從列表或指定位置安裝”

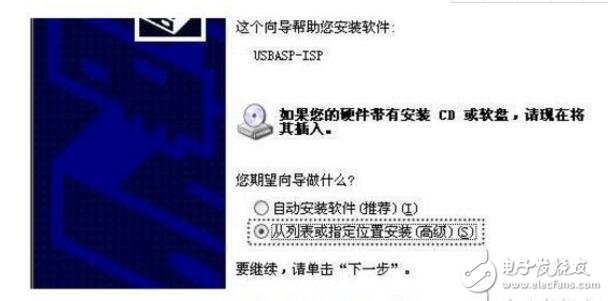

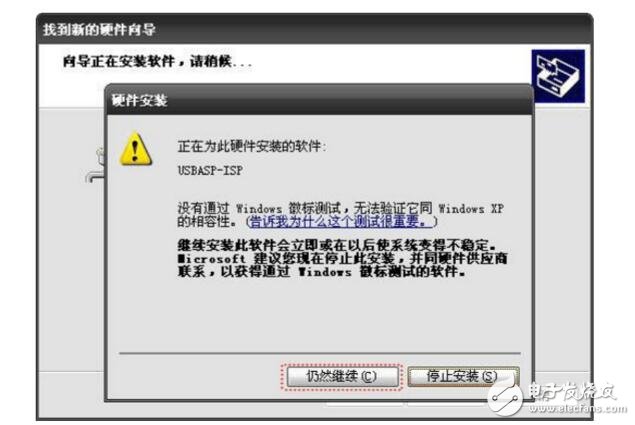

　　圖2.10 AVRISP驅動安裝步驟一

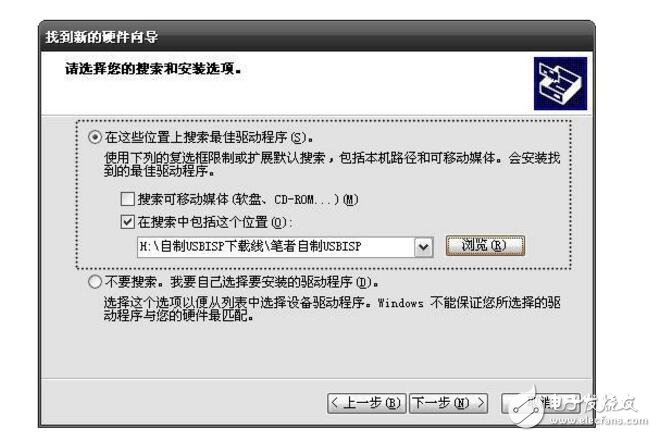

　　圖2.11 AVRISP驅動安裝步驟二

　　圖2.12 AVRISP驅動安裝步驟三

　　安裝好驅動好以后，我們可以在設備管理器中看到名為“USBASP-ISP”這個設備，也就是AVRISP編程器，該設備在“端口（COM和LPT）”分支下，上層驅動將編程器虛擬為一個串口，使用時注意將其串口號的范圍更改至“COM1~COM9”中的任意一個，如圖2.13所示。因為AVR Studio僅支持這9個串口編程設備。注意不要使用USB HUB（USB集線器）連接AVRISP，否則會造成安裝好驅動后，編程器卻無法使用的后果。

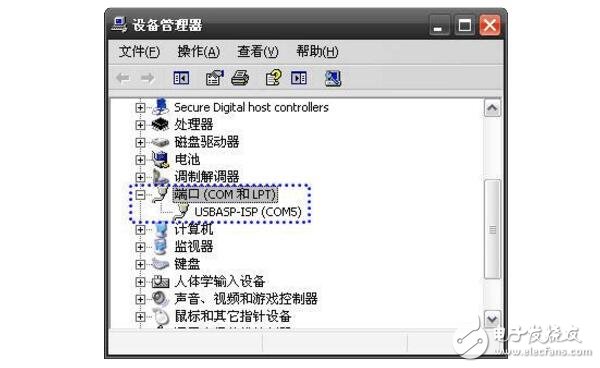

　　圖2.13 設備管理器中的USBASP-ISP

　　雙擊這個設備，可以在“端口設置”選項卡中的“高級”選項中修改其串口號。安好驅動，設置好串口以后，我們就可以使用AVR Studio來下載程序了。打開AVR Studio，選擇STK500編程方式，選擇串口號，如圖2.14所示（或點擊Tools→Program AVR→Auto Connect）。

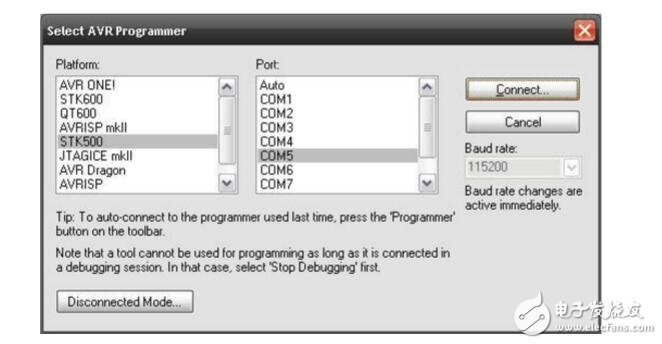

　　圖2.14 使用AVR Studio下載程序

　　成功連接后，將彈出如圖2.15所示的對話框，注意，上文提到，該工具不能自動調節下載速度，因此，我們要手動修改下載速率，注意下載速度不能超過被編程的AVR芯片的時鐘速率的1/4，否則AVR Studio會彈出錯誤對話框提示你降低編程速度。在下拉菜單中修改好下載速度后，注意點擊Write按鈕保存設置，然后單擊Close退出。

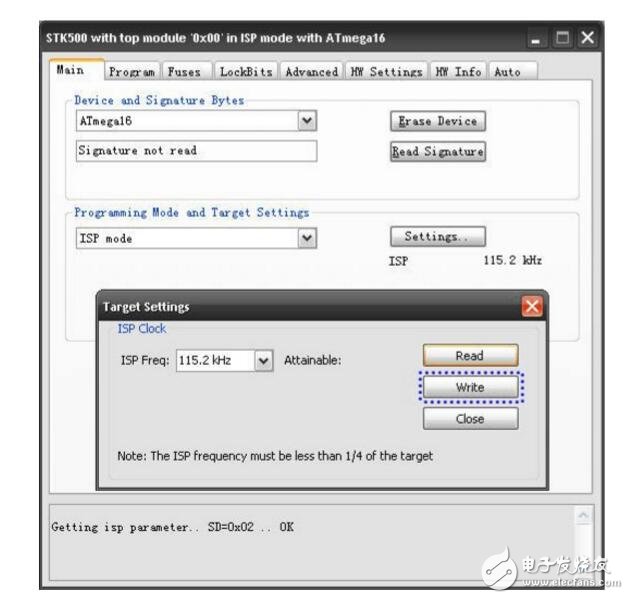

　　圖2.15 AVRISP下載速率的設置

　　設置完成后，單擊“Program”選項卡，在“Flash”一欄，瀏覽到需要下載的*.hex文件，單擊Program，即可完成編程操作，速度還是比較快的。
