STM32F103C8T6是一款集成電路，芯體尺寸為32位，程序存儲器容量是64KB，需要電壓2V~3.6V，工作溫度為-40°C ~ 85°C。

?

　　下面介紹一下STM32F103C8T6的封裝及最小系統原理圖。

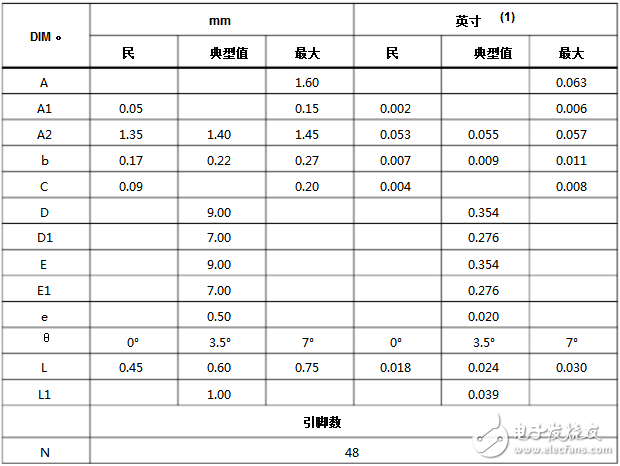

　　STM32F103C8T6封裝

　　STM32F103C8T6封裝為LQFP48-48引腳小外形四方扁平封裝外形，如下圖：

　　STM32F103C8T6最小系統原理圖

　　單片機的最小系統版的功能都差不多，主要有一下幾個方面：

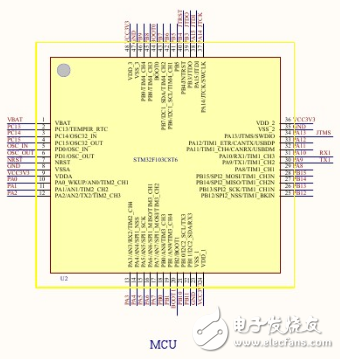

　　MCU：

　　電源穩壓電路：

　　用于供電，一般用電腦的USB口供電。

　　電源濾波電路：

　　BOOT選擇：

　　在芯片復位時的電平狀態決定了芯片復位后從哪個區域開始執行程序。

　　BOOT1=x BOOT0=0 從用戶閃存啟動，這是正常的工作模式。

　　BOOT1=0 BOOT0=1 從系統存儲器啟動，這種模式啟動的程序功能由廠家設置。

　　BOOT1=1 BOOT0=1 從內置SRAM啟動，這種模式可以用于調試。

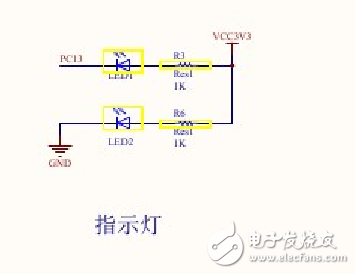

　　指示燈電路：

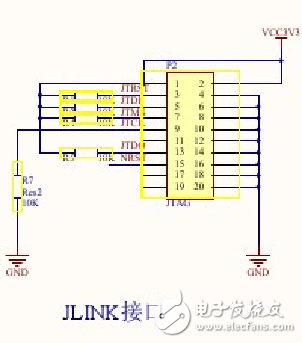

　　JLINK接口電路：

　　燒制程序的口，用于調試燒寫仿真程序。

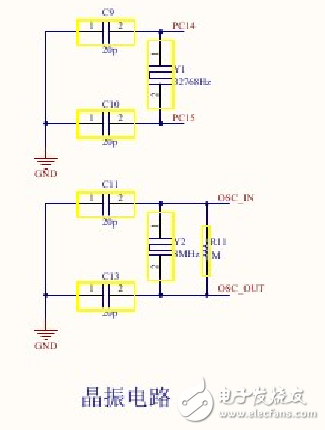

　　晶振電路：

　　用于計時，與兩個電容并聯使用，電容大小由你的晶振決定，一般用22pF。

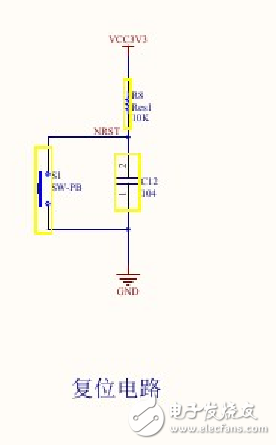

　　復位電路：

　　用于復位。

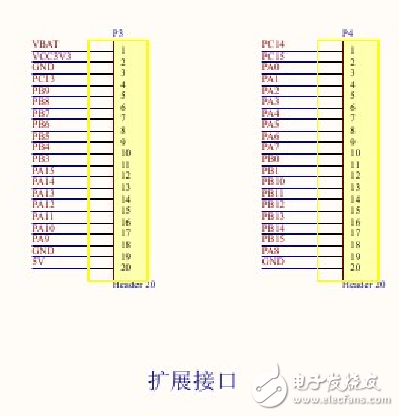

　　擴展接口電路：

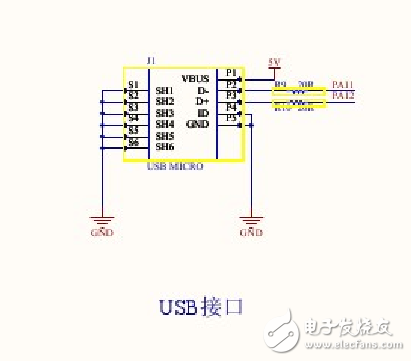

　　USB接口電路：
