首先來手冊里的一段話。

　　三種不同的時鐘源可被用來驅動系統時鐘 （SYSCLK）

　　· HSI振蕩器時鐘

　　· HSE振蕩器時鐘

　　· PLL時鐘

　　一般用的是PLL時鐘，后面有證據。

　　我們可以通過庫函數獲取各時鐘值

　　void RCC_GetClocksFreq（RCC_ClocksTypeDef* RCC_Clocks）

　　在我的系統里，把時鐘值打印信息如下：

　　SYSCLK:0x44aa200 //72000000， 72MHz

　　HCLK:0x44aa200 //72000000， 72MHz

　　PCLK1:0x2255100 //36000000， 36MHz

　　PCLK2:0x44aa200 //72000000， 72MHz

　　ADCCLK:0x2255100 //36000000，36MHz

　　RCC-》CFGR:0x001D040A //PLL輸出作為系統時鐘

　　可推測幾個預分頻值為

　　AHB prescaler = 1

　　APB1 prescaler = 2

　　APB2 prescaler = 1

　　ADC prescaler = 2

　　根據讀取RCC-》CFGR寄存器值為：0x001D040A，上面推測完全正確。

　　CFGR寄存器的SWS段也說明：PLL輸出作為系統時鐘。

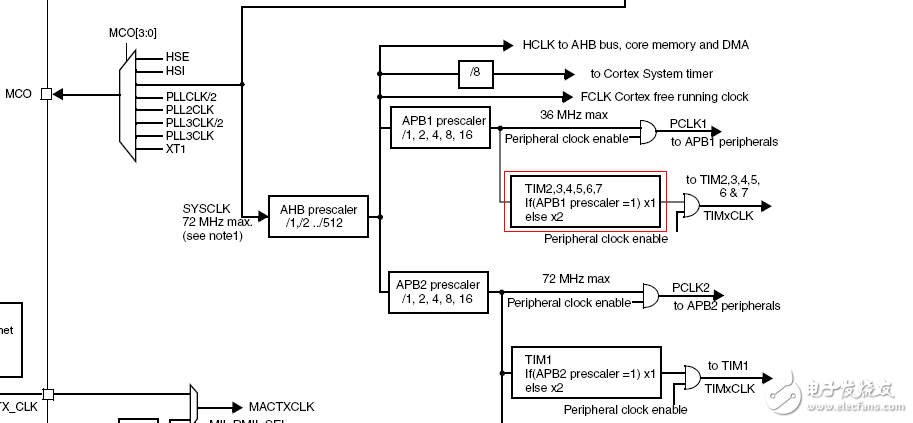

　　TIM2使用PCLK1，但注意時鐘樹里有這一段

　　見附圖

　　已知APB1 prescaler=2，故TIM2CLK = PCLK1*2 = 72MHz.

　　所以被TIM2分頻的時鐘大小是72MHz。

　　我的程序也證明了這點

　　TIM_TimeBaseInitTypeDef tim2_InitStruct;

　　TIM_DeInit（TIM2）;

　　RCC_APB1PeriphClockCmd（RCC_APB1Periph_TIM2， ENABLE）;//Enable Timer2 clock.

　　NVIC_ConfigurationForTimer2（）;

　　// PCLK1=36MHz， PSC=36000-1， CK_CNT=36MHz/（PSC+1）=1000

　　// ARR=2000， 1s/1000 * 2000 = 2s.

　　tim2_InitStruct.TIM_Prescaler = 36000-1;

　　tim2_InitStruct.TIM_Period = 2000-1;

　　tim2_InitStruct.TIM_CounterMode = TIM_CounterMode_Up;

　　tim2_InitStruct.TIM_ClockDivision = TIM_CKD_DIV1;

　　tim2_InitStruct.TIM_RepetitionCounter = 0;

　　TIM_TimeBaseInit（TIM2， &tim2_InitStruct）;

　　TIM_ClearFlag（TIM2， TIM_FLAG_Update）;

　　TIM_ITConfig（TIM2， TIM_IT_Update， ENABLE）;//Enables the specified TIM interrupts.

　　這段配置原本以為定時時間是2s，實際只有1s?？戳耸謨圆爬斫庠?。
