摘要：本設計在充分利用Sitsang開發板原有資源的基礎上，通過增加硬件擴展系統、定制Linux內核和Qt/Embedded開發庫等手段，基于Qtopia桌面系統實現了一個便攜式多媒體中心。

概述
    Sitsang開發平臺是Intel專為嵌入式處理器PXA255設計的一個綜合開發平臺。PXA255 是Intel推出的取代StrongARMSA1110 的新一代嵌入式應用處理器,它擁有Thumb 壓縮指令、64位長乘法指令、擴展型DSP 指令等先進特性,并集成了多通信信道、LCD控制器、增強型存儲控制器、PCMCIA/CF 控制器以及通用I/O 口。Sitsang 開發平臺以PXA255為核心，配備了存儲器、液晶顯示屏、網卡、聲卡、USB控制器等設備，提供了豐富的外圍數據接口，包括IrDA、UART、USB擴展槽等外部數據接口。
    本設計以Sitsang開發板作為嵌入式開發平臺，將“隨身看”、影音錄制、視頻輸出、海量存儲、視頻點播、網絡下載等多種功能融為一體，實現一個兼顧家庭娛樂和戶外便攜的便攜式多媒體中心。

系統總體方案
    根據Sitsang開發平臺的資源情況以及設計的目標要求，本設計在原有的Sitsang開發平臺上擴展了一塊視頻擴展板，視頻擴展板的主要功能是視頻信號的輸出和錄制。系統總體結構如圖1所示。

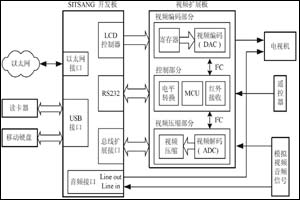

圖1  系統框圖

系統實現
媒體播放器
    多媒體功能是本系統的重點，所以媒體播放器在本系統中具有舉足輕重的地位。為了能夠流暢播放多種格式的視頻文件，本系統在Sitsang開發板上移植、修改并優化了Linux媒體播放器MPlayer。
    MPlayer是Linux 上最優秀的多媒體播放器。它能使用眾多的編解碼器，支持廣泛的輸出設備。
    MPlayer在Sitsang板上播放時，顏色會出現偏差；正常模式不能在FrameBuffer的中間顯示；帶-fs的全屏參數播放后，只是將播放位置移到中間，并不放大，而且該模式不支持在播放時通過鍵盤事件觸發。如果要放大屏幕，需要加-vf scale=:參數，但會導致播放極不流暢。因此對MPlayer的優化主要集中在以下四個方面：一、校正MPlayer的色彩；二、修改播放顯示位置，使之符合MPlayer圖形界面的調用；三、提高MPlayer放大時的速度，定義全屏?xí)r放大倍數為1.5倍，優化放大部分的運算；四、在播放時通過鍵盤事件觸發全屏模式。
    MPlayer自帶的mp3lib浮點音頻解碼庫在Sitsang開發板上的解碼效率很低，因此使用基于定點運算的libmad音頻解碼庫替代原有的mp3lib庫進行音頻解碼。
MPlayer圖形界面在Qtopia視窗環境下無法運行。為了方便用戶使用，本系統提供了MPlayer在Qtopia下的用戶圖形界面。為了能將圖形界面的控制命令及時傳遞給MPlayer，使用MPlayer的-input選項，通過一個FIFO從GUI向后端程序傳遞控制信息。
通過上述優化、修改后的MPlayer，能夠滿足系統方案中提出的流暢播放各種格式音、視頻文件的要求。
視頻輸出
    本系統的視頻輸出電路（圖2）采用將Sitsang開發板上的LCD輸出直接映射到電視機上的方式。這樣做的好處是：兩個輸出完全同步，媒體播放器可以不必理會輸出對象的改變。
    具體的實現是通過硬件完成的。LCD控制器輸出的視頻信號（RGB數字信號）通過Philips公司的視頻編碼芯片SAA7102轉換成模擬復合視頻信號（CVBS）和分量視頻信號（Y/C），然后傳輸給電視機。因為LCD輸出的時鐘頻率和SAA7102工作的時鐘頻率不同步，數據寬度也不相同，所以在系統中加了一片F(xiàn)IFO（74V3690），起數據緩存、時鐘轉換及數據寬度轉換的作用。在每幀信號開始的時候，由VSYNC信號實現三者同步。由于LCD輸出的數據寬度是SAA7102輸入數據的兩倍，所以用了一個倍頻電路將SAA7102的時鐘信號加倍，以滿足數據傳輸?shù)乃俾室蟆?/P>

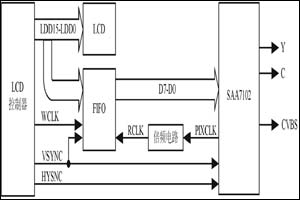

圖2  視頻輸出電路框圖
影音錄制
    影音錄制部分（圖3）也是通過硬件實現的。輸入的模擬復合視頻信號經Philips的視頻解碼芯片SAA7113轉換為數字信號，以YUV方式傳輸給華邦公司的JPEG壓縮芯片W9968，經硬件壓縮為Motion JPEG圖像信號并通過擴展總線接口傳輸?shù)絊itsang開發板。音頻輸入信號則直接通過Sitsang開發板上的音頻輸入接口送到Sitsang開發板上的音頻編碼芯片，轉換成數字信號并進行編碼。應用程序?qū)otion JPEG圖像信號與音頻信號一起轉換為基于Motion JPEG編碼的AVI格式媒體文件并存入移動硬盤。保存下來的文件可以直接被MPlayer播放。

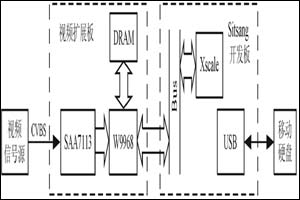

圖 3  視頻錄制電路框圖
    為了給媒體文件的存儲提供大量的空間，本系統通過板上的USB主端口擴展30GB移動硬盤和通用讀卡器。并重新定制Linux內核，使其增加對USB移動硬盤和通用讀卡器的支持。
紅外遙控
    為了方便用戶的控制，在視頻擴展板上安裝了紅外遙控接收模塊，其基本結構如圖4所示。其中紅外接收裝置僅僅是一個紅外接收頭，接收到的串行數據信號送入MCU（ 89C2051），由軟件進行解碼。這樣做的好處是可以通過修改軟件實現對不同遙控器的兼容，同時也充分利用了視頻擴展板上的資源。
    解碼后的數據通過串口送往Sitsang開發板。Qt/Embedded鏈接庫提供對終端設備、虛擬鍵盤和USB鍵盤等多種輸入設備的支持。為了讓Sitsang開發板支持紅外遙控器，修改了Qt/Embedded中處理USB鍵盤事件的部分，將從串口讀入的數據作為鍵盤事件來處理，結合應用程序中熱鍵的定義，完成了遙控功能。

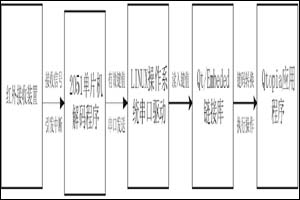

圖4  紅外遙控部分的基本結構
網絡服務
    有了媒體播放器的支持，用戶基于寬帶網絡既可以利用FTP下載工具，從FTP站點上下載影音資源，又可以通過VOD點播系統實現在線觀看視頻節目，享受豐富的網絡資源。本系統支持基于HTTP協議的順序流式VOD點播和網絡文件系統NFS的視頻點播。除提供VOD點播服務外，本部分還提供網絡廣播的收聽和網絡文件系統的功能。

結語
    本系統通過移植MPlayer播放器，擴大Sitsang平臺的功能，支持MPEG-1、MPEG-2、DivX3、DivX4、DivX5、XviD等視頻格式和MP3、WMA等音頻格式文件的流暢播放。同時還支持HTTP協議的網絡文件的播放和網絡廣播的收聽。
    視頻擴展板的輸出信號穩定，色彩自然。配合寬屏幕的彩色電視機，給人以美好的視覺享受。視、音頻信號錄制功能可以實現錄像機、網絡機頂盒等功能，與LCD配合又可以使得“隨身看”的節目源多樣化。紅外遙控功能操作簡單，能在相當大的范圍內保證正確的識別。
    系統中提供的其它模塊涉及到圖像處理、文件管理、網絡下載、移動存儲等軟硬件技術，在測試中各模塊工作正常，性能穩定，達到了設計的指標。
