便攜式電子產品(如手機、PDA、MP3播放機、數碼相機、視頻錄放機等)發展迅速、日新月異，成為電子市場的主流產品。便攜式電子產品的主要特點是小巧、電池供電。

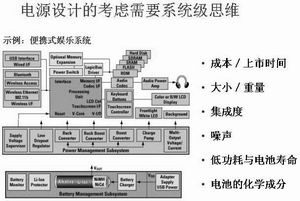

圖1示出便攜式娛樂系統及電源管理系統的框圖。其中電源管理系統為便攜式娛樂系統的處理單元、存儲器、外設接口、音頻編譯碼器、音頻功率放大器、鍵盤、觸摸屏、彩色顯示、白色LED和背光提供多電壓/電流電源。

便攜式電子產品的電源管理主要包括功率轉換(穩壓、控制、接口)和電池管理(充電控制、容量監視、電池功率轉換)。

電源管理分為電源管理子系統和電池管理子系統。電源管理子系統包括降壓變換器、升/降壓變換器、升壓變換器、充電泵、低壓降穩壓器、電源控制器等；電池管理子系統包括對不同化學成分(鋰離子、鎳氫、鎳鉻及堿性)電池的電池充電器、鋰離子保護器、電池監控器等。具體包括：

高性能便攜式電子產品設計人員為了實現產品創新，以滿足快速增長的市場需求，必須采用優異的電源管理方案、選擇高級的電源管理產品，解決復雜的電源管理和集成問題，使系統達到優異的性價比。為此，TI公司便攜式電源管理產品總監Dave Heacock向人們介紹了新一代便攜式電子產品的電源管理技術和方案。

電源設計技術和工藝

電源設計需要考慮低成本，上市快，小尺寸，重量輕，高集成度，低噪聲，低功耗與長電池壽命，對不同化學成分電池的處理能力，適應DC/DC功率轉換的發展趨勢和更加智能化的電池管理要求。

TI創新技術和工藝包括：采用具有高電壓能力的漏極擴展CMOS，模向DMOS，使外部組件數減少，與同等RDSON相比，LDMOS技術可將晶體管大小縮小2/3；以低成本方式將所需0.35m或更小外形尺寸與邏輯和電源相結合，使密集數字邏輯具有高功率處理能力；采用嵌入式可編程非易失性存儲器，使進行微調的E2能夠改進性能的靈活性、合格率和成本，閃存可改進算法、性能和靈活性；采用多金屬/多層、鍍銅工藝，使晶片尺寸更小、阻抗更低(可提高50倍)，并實現電容器集成。

由于采用先進的WSP、QFN/SON、TSOT封裝，使板級空間更小、散熱性能更好、噪聲更低，構成性能更佳、外形更小巧、更精致的系統。

另外，TI開發的高級電池管理/電源管理算法，使電池充電時間更短、電池使用壽命更長、容量管理更佳、功能更強。

電源管理解決方案實例

用于OLED顯示電源管理解決方案

全球OLED顯示市場飛速發展，預計今年將達到4.7億美元，到2006年將超過10億美元，以年增長率58%發展。高價值OLED顯示使OEM廠商能夠生產出更輕薄、更低功耗的數碼相機及其他便攜式電子產品。為此，TI推出便攜顯示設計用首款OLED電源變換IC-TPS65130。TPS65130為雙通道DC/DC變換器，具有-12V~15V可調節電壓輸出范圍、89%電源效率、800mA開關電流限制，其省電模擬能夠以低負載提供高效率，并能夠從單節鋰離子電池、多節鎳氫、鎳鉻以及堿性電池直接提供電源。

負電壓LDO超低噪聲穩壓器

TPS723 LDO線性穩壓器系列具有負電壓200mA輸出，其輸出噪聲只有60mV(RMS)，并能夠以1KHz頻率提供65dB的PSRR(電源抑制比)，具有-10V~1.2V可調輸出電壓和開關模式下不足2mA的靜態電流。TPS723xx LDO采用穩定可靠的低成本、小型陶瓷電容器，具有啟動及降噪功能；采用高精度電壓基準，使初始精度可達1%，而過載、線路及溫度變化范圍僅為2%。該款高精度、低功耗LDO支持電池供電的噪聲敏感型應用，如CCD數碼相機、PDA顯示屏以及具有光驅動、光網絡與視頻放大器噪聲敏感型電路應用。

單芯片電池管理IC

TPS65010把關鍵電源管理器件集成到用于單電池鋰離子系統的單芯片內。它利用新型3307A12制造工藝，集成了主要的控制構建模塊，外部元件(如開關和充電FET等)以及電池管理智能，更有效地管理高性能低功耗處理器等產品的電源。它與類似功能的分立解決方案相比，所用電路板空間減少三倍。這款智能電源IC可以滿足單節鋰離子或包含多個電源軌的鋰聚合物電池供電應用，以及諸如PDA、智能電話、數碼相機等應用的所有關鍵電源管理要求。

多電源解決方案

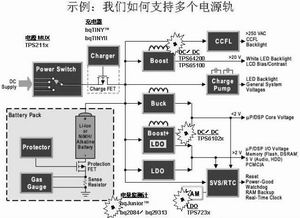

圖2示出多個電源軌解決方案。此方案可提供大于20VDC、大于2VDC、小于2VDC以及大于250VAC等多個電源。

此電源系統包括電池部件、電源多路轉換開關、充電器、充電泵、升壓變換器、降壓變換器、LDO等單元。它能為mP/DSP芯核提供小于2V的電壓，為mP/DSP I/O、存儲器提供大于2V的電壓，為白色LED背光、LCD偏置/對比度提供大于20V的電壓，為LED背光、通用系統提供電壓，為CCFL(冷陰極熒光管)、背光提供大于250VAC等。

此多電源系統用的電源IC包括：升壓DC/DC變換器TPS64200、TPS65100、TPS6102x，LDO TPS723x，充電器bqTINYTM、bqTINY11,電量監測計bqJuniorTM、bq2084/bq29313,電源開關轉換器TPS211X等。
