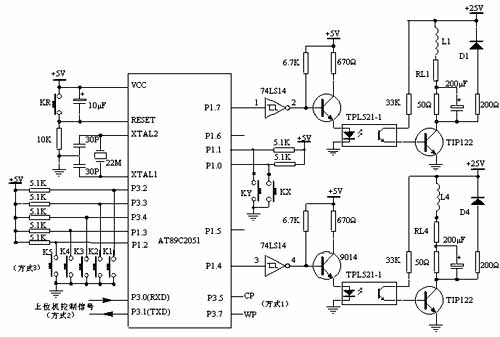

AT89C2051將控制脈沖從P1口的P1.4～P1.7輸出，經74LS14反相后進入9014，經9014放大后控制光電開關，光電隔離后，由功率管TIP122將脈沖信號進行電壓和電流放大，驅動步進電機的各相繞組。使步進電機隨著不同的脈沖信號分別作正轉、反轉、加速、減速和停止等動作。圖中L1為步進電機的一相繞組。AT89C2051選用頻率22MHz的晶振，選用較高晶振的目的是為了在方式2下盡量減小AT89C2051對上位機脈沖信號周期的影響。

　　圖3中的RL1～RL4為繞組內阻，50Ω電阻是一外接電阻，起限流作用，也是一個改善回路時間常數的元件。D1～D4為續流二極管，使電機繞組產生的反電動勢通過續流二極管(D1～D4)而衰減掉，從而保護了功率管TIP122不受損壞。

　　在50Ω外接電阻上并聯一個200μF電容，可以改善注入步進電機繞組的電流脈沖前沿，提高了步進電機的高頻性能。與續流二極管串聯的200Ω電阻可減小回路的放電時間常數，使繞組中電流脈沖的后沿變陡，電流下降時間變小，也起到提高高頻工作性能的作用。

　　3.軟件設計

　　該驅動器根據撥碼開關KX、KY的不同組合有三種工作方式供選擇：

　　方式1為中斷方式：P3.5(INT1)為步進脈沖輸入端，P3.7為正反轉脈沖輸入端。上位機(PC機或單片機)與驅動器僅以2條線相連。

　　方式2為串行通訊方式：上位機(PC機或單片機)將控制命令發送給驅動器，驅動器根據控制命令自行完成有關控制過程。

　　方式3為撥碼開關控制方式：通過K1～K5的不同組合，直接控制步進電機。

　　當上電或按下復位鍵KR后，AT89C2051先檢測撥碼開關KX、KY的狀態，根據KX、KY 的不同組合，進入不同的工作方式。以下給出方式1的程序流程框圖與源程序。

　　在程序的編制中，要特別注意步進電機在換向時的處理。為使步進電機在換向時能平滑過渡，不至于產生錯步，應在每一步中設置標志位。其中20H單元的各位為步進電機正轉標志位;21H單元各位為反轉標志位。在正轉時，不僅給正轉標志位賦值，也同時給反轉標志位賦值;在反轉時也如此。這樣，當步進電機換向時，就可以上一次的位置作為起點反向運動，避免了電機換向時產生錯步。

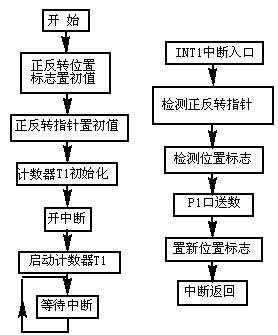

　　圖4 方式1程序框圖

　　方式1源程序：

　　MOV 20H,#00H ;20H單元置初值，電機正轉位置指針

　　MOV 21H,#00H ;21H單元置初值，電機反轉位置指針

　　MOV P1,#0C0H ;P1口置初值，防止電機上電短路

　　MOV TMOD,#60H ;T1計數器置初值,開中斷

　　MOV TL1,#0FFH

　　MOV TH1,#0FFH

　　SETB ET1

　　SETB EA

　　SETB TR1

　　SJMP $

　　;***********計數器1中斷程序************
