用戶自定制LED驅動器的設計-P87LPC762
隨著計算機技術和電子技術的飛速發展和廣泛應用，電器設備的輸出顯示技術也變得復雜多樣，諸如CRT顯示、LCD顯示、多位LED顯示及發光二極管顯示等應運而生。在這些顯示當中，LED及發光二極管顯示電路較為簡單，成本也較低，在功能單一的儀器儀表與機電設備中應用較廣。但當設備顯示的點或位較多時，就需要采用一定的驅動電路與相應的驅動方式。 　　

在LED的驅動和顯示單元的設計中，采用的方式有許多種：利用計算機芯片的端口作為L(zhǎng)ED的驅動口,并通過軟件編程加外部驅動實現,缺點是占用計算機芯片的時間和相關資源；利用專用接口芯片如Intel8155、8255等作為計算機芯片的端口擴展，并通過軟件編程加外部驅動實現，缺點是電路較復雜，功耗較大，也要占用計算機芯片的時間和相關資源；利用顯示用專用芯片如Intel8279、MAX7219、PS7219等，可實現較復雜的功能，但其占用計算機芯片端口還是較多，并且芯片價格較高。大多數顯示驅動器都沒有嚴格的總線時序，在強干擾環境下容易造成時序混亂，使顯示不正常。本文討論的LED顯示方案是利用Philips公司的LPC系列單片機芯片的電路特性，從另一種形式來定制專用的LED顯示驅動控制器芯片。主要利用基于I2C總線的通訊接口，使連接可靠；且基于軟件編程控制顯示，使顯示方式及種類多樣。由于LPC系列芯片的端口驅動能力較強，一般的LED可直接連接，在不外加組件的情況下，可實現多位LED或大量發光二極管的顯示，與其它芯片連接時，占用的I/O口較少。 　　

1、4位7段LED顯示器
通常的4位LED顯示器如圖1所示，其內部由多只發光二極管構成，按連接方式不同可分為共陽極LED與共陰極LED。其電路特性基本一致：發光二極管導通壓降為1.2V～1.8V、正向工作電流為2mA～15mA。在顯示驅動方式中，采用動態掃描。當掃描到n1～n4公共端時，LED驅動器分別對應輸出a～dp的顯示段，LED就能正常顯示。在自定制LED顯示驅動器芯片中，LPC系列中的P87LPC762單片機芯片具有較好的端口設置與較強的內部功能，因此可以通過編程設置其引腳功能作為L(zhǎng)ED顯示器的驅動芯片。

圖14位LED顯示器 　　

2、定制4位7段LED顯示驅動器芯片
要實現4位7段LED的顯示，只要使流過發光二極管每段的電流達到要求就可以了。在這里選用Philips公司LPC系列的P87LPC762單片機實現顯示驅動電路。P87LPC762是一款增強型51系列的單片機，除具有一般單片機的功能外，還具有驅動LED的性能：　　

I/O口具有上拉輸出模式或開漏輸出模式設置，可作為共陰極或共陽極LED的段輸出與位輸出。 　　
具有較大的埠拉電流或灌電流，內部有短路保護功能，可實現LED的電流驅動。 　　
當設計4位LED驅動器時，芯片其余引腳可作I2C總線地址設置、LED的極性選擇。 　　
內部有2K的OPT，可作為程序內存，用以實現接口與顯示程序化。 　　
自帶I2C硬件接口，便于接口編程與多芯片連接。 　　
內部看門狗與內部復位，可提高驅動顯示的可靠性。 　　
內部設有RC振蕩器，減少了外部組件。 　　

P87LPC762芯片的引腳功能如圖2所示。它有三個埠：Port0、Port1、Port2。當選擇內部振蕩和內部復位時，最大的I/O埠數目可達到18個。大多數端口均可以通過軟件配置成準雙向、上拉、輸入、開漏輸出四種類型之一。對于上拉輸出模式，P87LPC762在標準的準雙向口基礎上增加了第三只三極管以提供強上拉功能,在高電平時可輸出很大的拉電流；對于開漏輸出模式，端口對外可提供很大的灌電流；對于輸入模式，端口引腳電平由外部電壓決定。 　　

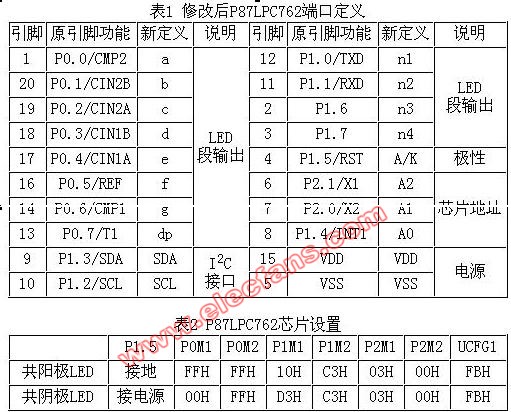

根據4位動態LED的顯示特性，在此對P87LPC762的埠作定義，定義引腳如表1所示。P0.0～P0.7作為4位LED的段輸出，根據LED極性不同，埠可設為上拉輸出或開漏輸出；P1.0、P1.1、P1.6、P1.7作為4位LED的位輸出，根據LED極性不同，埠可設為開漏輸出或上拉輸出；P1.5作為L(zhǎng)ED的極性選擇，設置為輸入模式；P2.1、P2.0、P1.4作為I2C總線外部地址，便于多芯片連接時對I2C總線地址設定，設置為輸入模式；P1.2、P1.3保持I2C總線接口功能不變。定義后的芯片引腳如圖3所示。

圖2 P87LPC762芯片原引腳功能

圖3 P87LPC762新定制芯片引腳定義　　

要實現以上的芯片設置，P87LPC762的部分內部特殊功能寄存器及引腳設置如表2所示。PxMx為端口模式設置，配合LED極性進行選擇。UCFG1為芯片系統配置字，在芯片編程時需寫入，在程序運行后便不可以設置了。當配置字為FBH時，其意義為：?jiǎn)?dòng)看門狗、內部復位、復位后口線為高電平、欠壓電壓為2.5V、六個Clock時鐘，內部RC振蕩器。 　　

3、定制6位“米”字段LED顯示驅動器芯片
通常，1位“米”字段LED顯示器外形圖如圖4所示，其內部由多只發光二極管構成。如要組成6位“米”字段LED顯示器，需將相同的段、位分別連接起來，每位公共端引出以便進行動態掃描。根據發光二極管連接極性不同，可分為共陽極與共陰極兩種方式。6位“米”字段LED顯示器由于輸出段、位較多，可選用LPC系列的P89LPC932芯片實現顯示驅動電路，其引腳為28腳封裝，最大的I/O埠數目可達到26個，功能引腳如圖5所示。P89LPC932具有與P87LPC762相同的埠電氣特性，并且具有較多的I/O埠，因此可以將它作為6位“米”字段LED顯示器的驅動器芯片。新定制的驅動器芯片引腳如圖6所示：a～n為驅動段輸出，n1～n6為驅動位輸出；A/K作為共陽極與共陰極的選擇端；;A0～A2作為I2C總線外部地址選擇，最多可連接8只外部芯片；SDA、SCL保持I2C總線接口功能不變。

圖6 P89LPC932新定制芯片引腳定義

4、定制的LED顯示驅動器芯片的應用

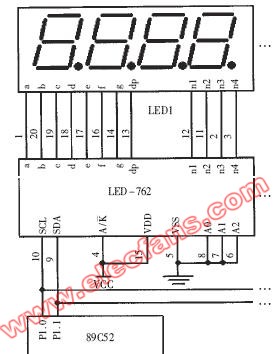

以定制的4位7段LED顯示驅動器芯片為例，設計的LED顯示驅動器的原理圖如圖7所示。它采用89C52單片機的通用I/O口P1.0、P1.1作為模擬I2C總線；LED顯示器為4位共陰極LED，A/K引腳接電源；顯示驅動芯片采用P87LPC762作定制，命名為L(zhǎng)ED-762。第一塊芯片的I2C總線外部地址為000，用A0、A1、A2引腳接地來實現，其余芯片地址依次設置，最多可連接8只外部芯片(圖中未畫出)。從電路圖來看,LED-762可以不加任何外部組件就可以作為L(zhǎng)ED的驅動器，由于采用I2C總線連接，占用系統資源最少，電路較簡單。如在I2C總線上連接8只LED-762， LED擴展位數可達到32位。對于“米”字段LED顯示驅動器芯片的應用，可采用同樣的連接方式。在同樣的I2C總線上，最多可擴展的“米”字段LED可達到48位，足可以滿足一般使用要求。 　　
為了提高I2C總線驅動能力，在實現多片連接時，SCL、SDA需接總線匹配上拉電阻。

5、定制的LED顯示驅動器芯片的軟件編程
由于LPC系列芯片內部帶有支持I2C總線硬件接口，用戶可以直接把它作為I2C總線的主控器或I2C總線的被控器。被控器通過I2C硬件中斷處理可實現從總線上接收或發送數據；主控器操作I2C總線可實現起始時序、數據時序、應答時序、停止時序來檢測I2C總線被控器，并實現相應的數據傳送。I2C總線上的被控器是以I2C總線地址來區別的。I2C總線地址統一由I2C總線委員會實現分配，芯片地址共7位(它占據了D7～D1位)，高4位(D7～D4)決定芯片種類，用戶也可以自定義芯片種類，低3位(D3～D1)通過芯片A0、A1、A2引腳設置。 　　

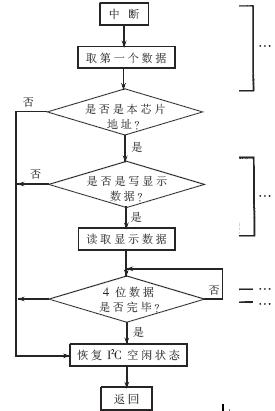

當使用帶有I2C總線接口的LPC系列芯片定制LED顯示驅動器芯片時，定制的LED顯示驅動器芯片設置為被控器，而要發送顯示數據的CPU設置為I2C總線主控器。定制的LED顯示驅動芯片通過I2C中斷接收資料的流程圖如圖8所示。當從I2C總線上接收第一個數據時，判斷是否與本芯片地址相同，如相同并且為寫顯示數據，則發送應答時序接收4位顯示數據，然后I2C接口恢復到空閑狀態。要實現LED動態顯示，可對LED顯示驅動器編制顯示程序，根據LED極性輸入，分別送出要顯示的段和位，LED就能正常顯示。
