中國的汽車工業正處在飛速發展時期，尤其是家用汽車的發展更加迅猛，車載彩色液晶顯示器/電視市場需求也逐步增長。而目前市場上一直沒有專用的車載彩色液晶顯示器/電視產品控制芯片，除個別有實力開發MCU的公司外，絕大多數設備廠商采用彩電用的MCU作為彩色液晶顯示器/電視產品的控制芯片。其不足之處在于：1、此類MCU是為CRT電視機設計，許多車載和液晶電視的特別要求無法實現；2、此類芯片大都為DIP封裝，體積大，而車載顯示器/電視一般為4-7英寸，因此驅動芯片體積越小越好。

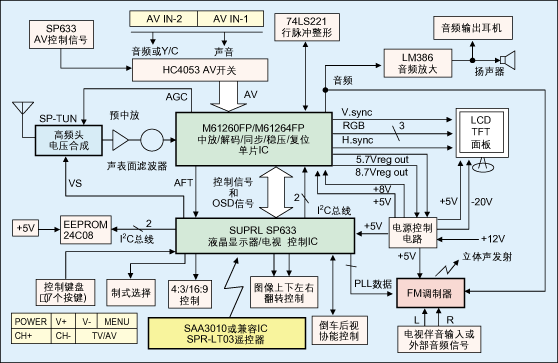

圖1: 津屹的一款LCD TV/監視器方案框圖。


      SP633是專為小尺寸車載或便攜式液晶顯示器/電視開發的多功能MCU控制芯片(已做了掩膜)。基于SP633的小尺寸液晶電視設計方框圖如圖1所示，主芯片為MCU SP633以及單芯片電視解碼器M61260FP/M61266FP。

      SP633共有16:9/4:3控制、圖像上下/左右控制三個I/O控制口，如果液晶屏無相應控制腳或產品設計不需要這些功能時，可用做其它功能的控制用途，例如：做車載吸頂式顯示器時，可選用任何一個I/O腳做車頂燈的遙控開關控制。

      有關M61260/M61266與各種液晶屏的接口設計，需注意M61260/M61266解碼輸出是R、G、B三基色信號和行、場同步信號。后面需加伽碼矯正電路，可選的相關芯片如M52338、IR3Y26，最后還需加上時序控制(俗稱T-CON)芯片，模擬屏不同，T-CON IC也不同。

      如圖1所示，通過I2C總線連接，SP633設計成專門與M61260FP/M61266FP配合使用，可基本實現一個現成的液晶電視方案，甚至無需再作調試工作。M61260FP和M61266FP管腳完全兼容，一般使用M61266FP(PAL/NTSC)即可，如有SECAM制式要求，只需將M61266FP更改成M61260FP即可，電路板不需更改。電視解碼器可實現兩路AV輸入――M61260FP：AV1、AV2(與S端子復用)，M61264FP：AV1(與S端子復用)、YUV輸入。

      該方案具備了普通的監視器功能，并實現了一般的電視功能，如256(0-255)個頻道存儲，一路PWM音量輸出控制；圖像參數調整：對比度、亮度、色度、清晰度及色調(NTSC)；聲音參數調整(音量)；目重排功能；圖像制式選擇――M61260：自動、PAL、NTSC、NTSC443、SECAM，M61264：自動、PAL、NTSC、NTSC443；自動/手動搜臺功能；AFC自動調整功能；靜音功能；節目交換功能等等。

      此外，該方案還具有以下一些特別功能。

      1. 支持音頻FM調制器控制：方便車載使用，用戶不需改動汽車音響，也可享受高質音響效果(用FM收音機無線接收TV伴音)；不看電視時，也可將其它音源，如VCD/DVD/MP3等，輸入到FM調制器中，用汽車音響收聽。

      2．支持汽車倒車后視自動控制：司機倒車時，無論液晶電視處于什么狀態，均自動轉到AV2，連接汽車后視攝像頭，監控倒車狀況；當?shù)管嚥僮鹘Y(jié)束，液晶電視自動返回先前狀態TV或AV1。

      3．16:9/4:3圖像模式轉換控制。

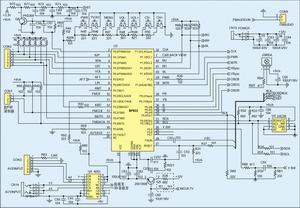

圖2：LCD TV方案中的SP633及其外圍控制電路圖。

      4．圖像上/下、左/右翻轉控制。

      5．全功能遙控：遙控IC采用SAA3010及兼容低成本IC。

      6．支持增補頻道(有線電視)接收：擴大使用范圍，增加接收頻道數目。

      7．OSD屏顯字符比例放大，便于用戶觀看。

      單芯片電視解碼器M61260內置了VIF VC線圈(34.47、38、38.9、39.5和45.75MHz)，并內置伴音陷波器和帶通濾波器(4.5、5.5、6.0、6.5、5.74MHz)；內置色度濾波器和亮度延遲線、基帶1H 色度延遲線(用于NTSC)；使用數字AFT；內置自動同步分離電路，垂直AGC電路(用于M61266FP)，內部集成水平VCO電路，ACL/ABCL可選擇；數字模擬OSD可選擇，半透明OSD，行/場脈沖輸出到MCU，用于OSD；內置5V、8V穩壓器，為整機電源電路提供基準電壓；內置MCU復位電路和時鐘輸出電路。由于許多傳統元器件已內置到IC里面，加上SP633 IC 、M61260/M61266均為貼片封裝，因而大大減少了PCB體積，可節省產品成本。

      此外，圖1中的電壓合成(VS)高頻頭支持PAL/NTSC/SECAM全制式接收。多制式解碼采用單只晶振，可提高整機穩定性和可靠性。

      該液晶電視/顯示器方案全部電路基本免調試，所有調試、設置，只需在工廠使用遙控器對機器的工廠菜單進行設定，可節省生產時間及成本，減少測試儀器設備投資，而且降低了生產不良率，提高了產品穩定性。
