為了充分利用 Linux 操作系統，原始設備制造商(OEM)可選擇與商用 Linux 供應商合作，或在內部增添工程能力。這兩種模式都已被證明是成功的，但是每種做法都需各自的成本。

不管 OEM 如何選擇，他們的工程師所使用的典型調試模型都是相同的：基于 GDB(GNU Debugger)的客戶服務器環境。如圖1所示，它描述了在調試目標時，附加并運行在每個 Linux 進程中的 GDBSERVER 例示。每個 GDBSERVER 都通過一個以太網端口與主機通信。

另外，需要特別注意的是，采用這種調試方法，標準 Linux內核被替換成一種“靜態”版本。僅有少數例外，所有通過 KGDB的目標調試通信都被限制在 RS232 串行鏈路。

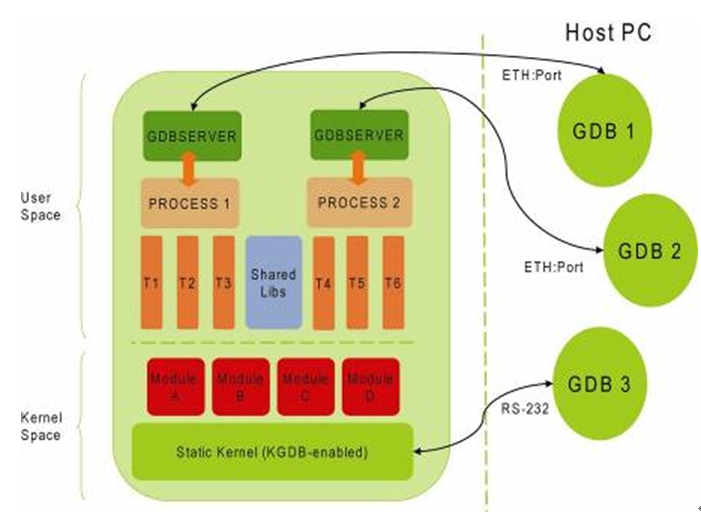

圖1: 標準 Linux 調試模型。

這種方法給開發人員帶來了另一個挑戰，即要使用 Linux內核的測試版(instrumented version)。雖然這是可接受的默認Linux調試環境，但這種方法有一些很明確的局限性。例如，采用多進程組成的應用，需要多個 GDBSERVER 運行于有限的目標存儲器上。這可能影響被調試目標的性能，在一些情況下目標性能可降低50%以上。

即使在所有的內核工具和通信通道均可用的最佳情形下，仍有一些區域的代碼在這個調試范例下難以到達。圖2中說明的“問題”區域給內核和應用程序開發人員提出了更多挑戰。這些區域包括每個進程下大量的線程，以及代碼獨立和數據位置獨立的內核可加載模塊。盡管對于熟練的開發人員來說，有可能利用現有技術合成一個環境，來滿足這些區域的調試需要，但是這種環境對用戶非常不友好，且在負載下無法擴展。

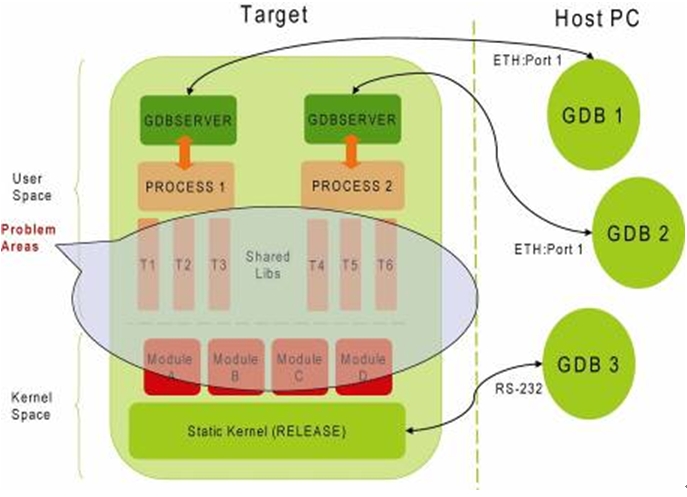

圖 2: “問題”區域。

接下來我們看看在Linux 內核可加載模塊的例子中，模塊加載時間調用的初始化程序由哪些部分組成。目前的調試范例表明加載了這些模塊，然后利用調試器對其代碼和數據偏移進行調整(手動和自動)。但是，這時模塊的初始化代碼已經執行了，無法在代碼所在區域對問題進行調試。另一個使用情形涉及共享庫，這經常無法由 GDBSERVER 或其他類似程序很好地處理。即使存在這些問題，許多工程師仍在采用 printf(用戶空間)和 printk(內核空間)作為主要調試幫助。一些調試“工具”帶來新的軟件問題或可能掩蓋現有的問題。

Arriba Debugger全面解決嵌入式Linux調試問題

Arriba Debugger從一開始就計劃為調試嵌入式 Linux 提供全面方案。VMON2取代了GDBSERVER 和 KGDB，是一種運行于嵌入式 Linux 目標的、動態可加載、基于需求的調試代理。通過與主機上的 Arriba Debugger 通信，從用戶級線程到靜態內核，VMON2 可實現 Linux 目標完全可視性。VMON2的存儲器占位面積很小，即使在加載時，它對運行系統的性能影響也幾乎無法覺察。VMON2 在目標上的空間小于 250KB，能通過單以太網連接到目標平臺進行端到端的調試。

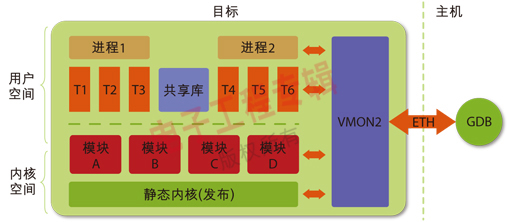

圖3: Arriba 解決方案。

問題 1 – 可加載模塊

通過 Arriba Debugger，當某一特性的內核模塊加載到目標時，VMON2 可進行配置，并向主機發送信號。接到這個信號后，Arriba Debugger 會自動且正確地加載各自模塊的符號信息，并對模塊初始化功能的入口點進行位置控制。現在，用戶可以通過高速以太網連接對有問題的模塊進行充分調試控制。與傳統Linux內核和模塊的調試不同，VMON2不預先占用內核，這對于以多數據和媒體為中心的應用而言非常關鍵。

問題 2 – 多進程調試；父/子進程

在許多情況下，Linux 應用程序開發人員需要創建包括多進程的應用。這樣的進程最初始于應用初始化程序中的一個父進程。一個常見的挑戰是考慮設置子進程斷點、并最終在子進程創建并運行時，滿足這些斷點的需求。這聽起來也許很簡單，但對現有的嵌入式或非嵌入式 Linux 調試來說尚未獲得支持。作為一個變通辦法，開發人員經常在由一個最初設為“真”變量選通的無限循環子進程中，人工插入用于測試的代碼。這有助于將 GDBSERVER 這樣的調試工具連接到有問題的子進程，將選通變量值變?yōu)椤凹佟眮斫獬h(huán)并恢復調試。

問題 3 – 調試內核驅動程序、共享庫…甚至已發布的產品內核

根據應用的范圍和寬度，Linux 調試的“問題區域”范圍可能涉及很廣。Arriba Debugger 為將來可能發生的問題提供了一個徹底的解決方案。編程人員和現場應用工程師需要能診斷和修復那些出現在產品中，并已被部署到現場的缺陷。在這種情況下，目標平臺取決于嚴格限制的調試和通信接入。作為可加載模塊，VMON2 可進行配置來啟動已經部署的系統，因此，它能夠以極少的入侵有效調試并診斷系統。

Navigator集成元件套件(ICS)

MIPS 科技新發布了 MIPS Navigator集成元件套件(ICS)。Arriba Linux Debugger作為 MIPS Navigator ICS 的一個插件程序現可直接從 MIPS 科技獲得。這種無縫集成是 MIPS 科技和 Viosoft 公司之間合作的結果。

MIPS Navigator ICS中是一個功能豐富的Eclipse CDT環境，是專為MIPS架構定制的。另外，MIPS Navigator ICS 還包含最新的基于GNU的MIPS工具鏈CodeSourcery SG++，以及全部開發代碼必需的預期功能。MIPS Navigator ICS還集成了對所有MIPS科技的處理器IP的支持，包括PDTrace和EJTAG探針技術。

此外，開發人員還可利用另一款新的分析工具Arriba Linux Event Analyzer(LEA)，它也是MIPS Navigator ICS的一個插件程序。這款工具可捕捉發生在目標中的所有Linux事件，根據時間順序用圖表顯示事件。Arriba LEA收集并提供大量關于Linux系統的信息，包括進程和線程間的上下文切換、信號和共用運行時間。LEA的存儲器占位面積小，幾乎不影響CPU周期，因此對于自主開發和現場服務而言都是理想的性能分析和調試工具。

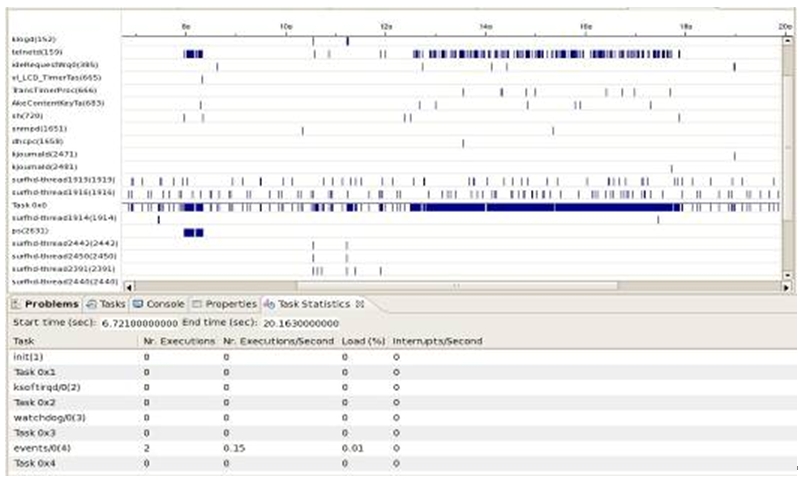

圖4: Linux Event Analyzer (LEA) ICS視圖。

圖4顯示了一個LEA屏幕顯示的例子。LEA可以檢測外部事件延遲、響應時間，甚至是運行中的系統所出現的每個事件負載。該信息也可通過“原始”格式顯示，易于導入Microsoft Excel進行其他后處理和分析。

終端用戶的應用各不相同，同一組織內的每個開發人員或團隊可能采用LEA系統的不同方面。這就需要開放端分析工具具有高度可定制的設計能力。通過創建和配置各自插入LEA的內核模塊，開發人員可輕易且迅速地對其應用和系統進行觀察。LEA采用與VMON2相同的測試技術(instrumentation technology)，這意味著不需要調試補丁或對Linux內核進行專門編譯。

Arriba Linux Debugger、Arriba LEA 和 MIPS Navigator ICS 的組合為MIPS開發人員提供了一個全面而強大的Linux開發環境，有助于縮短客戶產品上市時間，同時使開發人員能夠實現優秀的代碼質量。
