摘要：在一個主機和多個從器件的典型SPI系統中，通常采用專門的片選信號來尋址從器件。隨著從器件數量不斷增加，片選線也隨之增多。這種情況將給電路板布板帶來很大的挑戰。

一個布板方法就是采用菊鏈結構。本文詳細講述了SPI系統的菊鏈配置，并展示如何使用軟件向串聯從器件發送命令。

標準SPI?/QSPI?/MICROWIRE?兼容微控制器通過3線/4線串口與從器件通信。典型接口包括片選信號(/CS)、串行時鐘(SCLK)和數據輸入信號(DIN)，有時還會有數據輸出信號(DOUT)。如同I2C系統中一樣，單獨尋址的器件能輕易的和總線上的其它器件通信。

基本串行通信接口

很多SPI器件并不是單獨尋址的。因此，這些器件和總線上其它單個器件通信時，就需要進行額外的硬件或者軟件處理。圖1所示是一個微控制器和多個從器件通信的系統。


圖1. 帶有多個從器件獨立片選信號的微控制器。

在上述系統中，微控制器通過一個串行時鐘輸出(SCLK)和一個主機輸出/從機輸入(MOSI)信號線向各從器件發送命令。主機為每個器件分配了一個獨立的片選信號(/SS_)，從而實現各個從器件的獨立尋址。由于所有從器件共享同一個時鐘和數據線，只有/CS輸入變低的從器件才會應答串行時鐘和數據線。當從器件數目較少時，該系統較易實現。如果系統中從器件數較多，微控制器需要提供和從器件一樣多的/SS_輸出，這種結構就增加了硬件和布板的復雜程度。

菊鏈方法

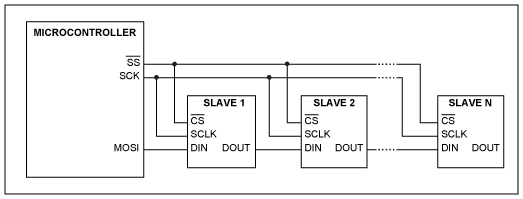

硬件空間方面的限制往往會使圖1所示的電路無法實現或難以實現?？刹捎镁真湻ㄌ娲鷮?shí)現串行接口。圖2是一個有N個從器件的菊鏈系統結構。


圖2. 微控制器連接多個從器件

采用一個/SS (或者/CS)信號控制所有從器件的/CS輸入；所有從器件接收同一個時鐘信號。只有鏈上的第一個從器件(SLAVE 1)從微控制器直接接收命令。其他所有從器件都從鏈上前一個器件的DOUT輸出獲得其DIN數據。

要保證菊鏈正常工作，每一個從器件就必須能在給定的命令周期內(定義為每一個命令所需的時鐘數)從DIN引腳讀入命令，而在下一個命令周期從DOUT引腳輸出同樣的命令。顯然，從DIN到DOUT會有一個命令周期的延遲。另外，各個從器件只能在/CS的上升沿執行寫入的命令。這意味著只要/CS保持低電平，從器件將不會執行命令，并且會在下一個命令周期將命令通過DOUT引腳輸出。如果在給定命令周期之后/CS變高，所有從器件將立即執行寫入DIN引腳的命令。如果/CS變高，數據將不會從DOUT輸出，這就使得鏈上每個從器件可以執行不同的命令。只要菊鏈的這些要求能夠滿足，微控制器只需三個信號(/SS、SCK和MOSI)就能控制網絡上的所有從器件。

如何實現菊鏈

在菊鏈系統中(圖2)，SLAVE 1從微控制器直接接收數據。該數據在時鐘驅動下進入SLAVE 1的內部移位寄存器。只要/CS (或/SS)仍然保持低電平，該數據將通過SLAVE 1的DOUT引腳輸出。SLAVE 1的DOUT引腳接至SLAVE 2的DI引腳，因此當數據通過SLAVE 1的DOUT引腳端輸出時，同時也被同步移入SLAVE 2的內部移位寄存器。同理，當SLAVE 2接收來自SLAVE 1的數據的時候，微控制器可同時向SLAVE 1發送另一個命令。該新命令將覆蓋SLAVE 1移位寄存器中原來的數據。只要/CS保持為低，數據會在整條菊鏈上傳遞，直到每一個從器件都接收了相應的命令。存儲在每一個從器件移位寄存器中的命令將在/CS的上升沿執行。下面例子使用MAX5233和MAX5290構成菊鏈。

電路圖范例#1

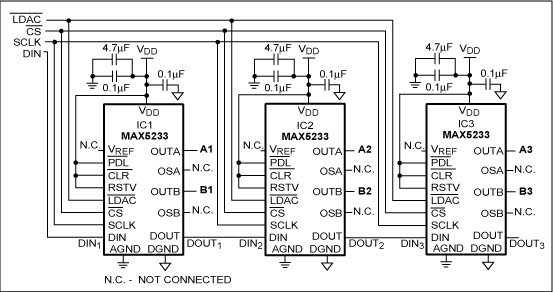

圖3給出的菊鏈結構中連接了3個MAX5233。MAX5233為雙路、10位DAC (包含兩個DAC通道，通道A和B)。將RSTV接至VDD，模擬輸出的上電狀態被設置到中點。


圖3. 菊鏈電路#1

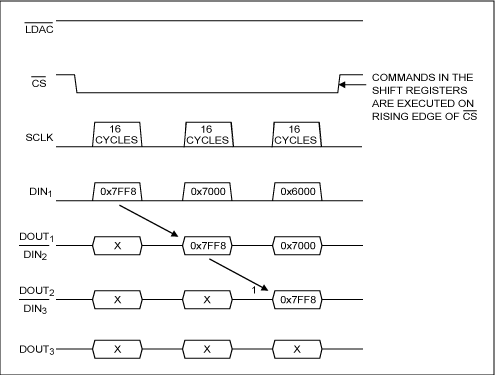

圖4給出了將IC1 (A1和B1)、IC2 (A2和B2)和IC3 (A3和B3)的輸出分別設為零點、中點和滿刻度的命令序列圖。在這個例子中，使用了以下的命令：

• 0x7FF8—將滿刻度數據加載到IC3 DAC寄存器，并將兩路輸出(A3、B3)設置到滿刻度
• 0x7000—將滿刻度數據加載到IC2 DAC寄存器，并將兩路輸出(A2、B2)設置到中點
• 0x6000—將滿刻度數據加載到IC1 DAC寄存器，并將兩路輸出(A1、B1)設置到零點

圖4. 電路#1—命令時序A

在第一個命令周期(16個SCLK脈沖序列)，將0x7FF8載入IC1的移位寄存器。當/CS保持低電平，這一數據將在IC1內傳遞，并且在下一個命令周期內通過DOUT1輸出。在第二個命令周期內，IC1輸出端DOUT1上的數據輸入到DIN2，將0x7FF8載入IC2的移位寄存器中。同時，新的命令0x7000將載入IC1移位寄存器，覆蓋了前一個命令。

第三個命令周期內，第一個命令0x7FF8將載入IC3的移位寄存器，而第二個命令0x7000將載入IC2的移位寄存器，同時IC1將接收到新的命令0x6000。此時，三個IC都從菊鏈上接收到命令并存儲在他們的移位寄存器中。一旦/CS變高，將執行已存儲的命令；A1和B1被設為零點、A2和B2被設為中點、A3和B3被設為滿刻度。

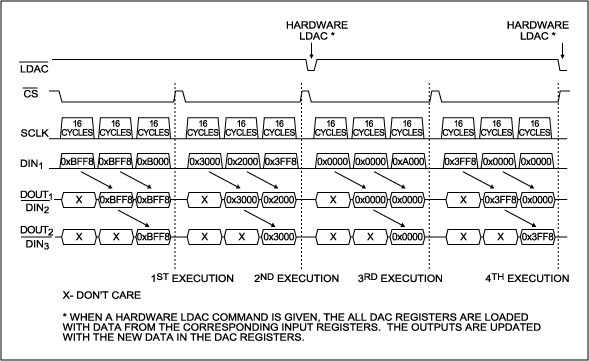

圖5給出了更為復雜的命令序列。在這個例子中，使用以下的命令(更多詳細信息，請參考MAX5233數據資料)：

• 0x3FF8—將滿刻度數據加載到輸入寄存器A，不改變DAC寄存器和輸出
• 0x3000—將中點數據加載到輸入寄存器A，不改變DAC寄存器和輸出
• 0x2000—將零點數據加載到輸入寄存器A，不改變DAC寄存器和輸出
• 0xBFF8—將滿刻度數據加載到輸入寄存器B，不改變DAC寄存器和輸出
• 0xB000—將中點數據加載到輸入寄存器B，不改變DAC寄存器和輸出
• 0xA000—將零點數據加載到輸入寄存器B，不改變DAC寄存器和輸出
• 0x0000—空操作

圖5. 電路#1—命令序列B

在第一個三命令周期內，菊鏈上三個IC中的各個器件的移位寄存器軍接收到一條命令。IC1、IC2、IC3接收到的命令分別為0xB000、0xBFF8和0xBFF8。 器件將在/CS的上升沿執行這些命令(第一次執行)。執行完之后，IC1、IC2、IC3的輸入寄存器B中分別加載了中點、滿刻度和滿刻度的數據。此時，由于各IC的DAC寄存器B保持不變，因此B1、B2、B3均未改變。

在接下來的三命令周期內，每個IC的移位寄存器中均寫入了僅向輸入寄存器A加載數據的命令。DAC寄存器A和輸出保持不變。在/CS的上升沿，IC1、IC2、IC3的輸入寄存器A分別加載了滿刻度、零點和中點數據。此時，由于只更新了輸入寄存器A而不是DAC寄存器A，因此A1、A2、A3均保持不變。

在第二次執行命令之后，硬件/LDAC命令(驅動/LDAC為低)將輸入寄存器中的數據加載到相應的DAC寄存器中。這樣，DAC的輸出就被刷新為相應的DAC寄存器中的數據。A1、B2和B3變?yōu)闈M刻度。A2變?yōu)榱泓c(diǎn)而A3仍為中點狀態。

在第三個命令周期，IC2和IC3接收了空操作命令(0x0000)，而IC1接收0xA000命令，將零點數據加載到IC1的輸入寄存器B。第三次執行命令之后，所有的輸出仍舊沒有改變。

在第四個命令周期內，IC1和IC2接收空操作命令，而IC3接收到0x3FF8命令。第四次執行命令之后，IC3的輸入寄存器A加載滿刻度數據。另一個硬件/LDAC命令將輸入寄存器的數據加載到相應DAC寄存器。這將使B1從中點變?yōu)榱泓c(diǎn)，A3從中點變?yōu)闈M刻度。其他的輸出仍舊不變。

表1. 命令序列B中，上電后以及執行硬件/LDAC命令后，IC1、IC2和IC3的輸出狀態

?	Analog Output Name	State of Output
		After Power-Up (RSTV = VDD)	First Hardware Active-Low LDAC	Second Hardware Active-Low LDAC
IC1	A1	Midscale	Full scale	Full scale
	B1	Midscale	Midscale	Zero scale
IC2	A2	Midscale	Zero scale	Zero scale
	B2	Midscale	Full scale	Full scale
IC3	A3	Midscale	Midscale	Full scale
	B3	Midscale	Full scale	Full scale

電路范例#2

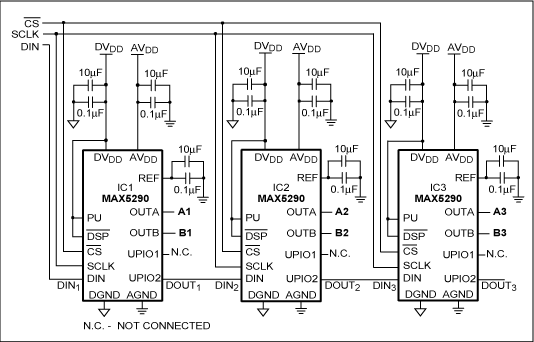

圖6給出的菊鏈結構中有三個MAX5290 (雙路12位DAC)。將PU接至DVDD，則上電時模擬輸出設置為滿刻度。MAX5290沒有專用于菊鏈的數字輸出。因此，需通過串口將兩個UPIO (用戶可編程輸入/輸出)引腳中的任意一個編程設置為DOUTDC_模式。更多詳細信息請見MAX5290數據資料。


圖6. 菊鏈電路#2

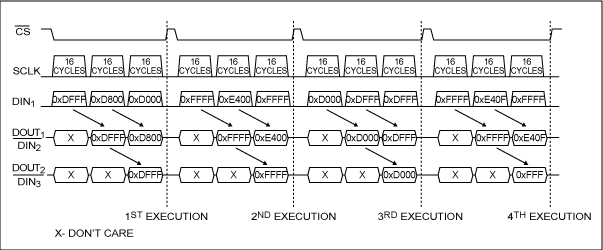

圖7給出了命令序列示例，使用了以下的命令(更多詳細信息請見MAX5290數據資料)。

• 0xDFFF—將滿刻度數據加載到所有輸入寄存器和DAC寄存器，刷新DAC的A和B輸出
• 0xD800—將中點數據加載到所有輸入寄存器和DAC寄存器，刷新DAC的A和B輸出
• 0xD000—將零點數據加載到所有輸入寄存器和DAC寄存器，刷新DAC的A和B輸出
• 0xE400—將DAC的A和B輸出置于關斷模式
• 0xE40F—使DAC的A和B輸出跳出關斷模式
• 0xFFFF—空操作

圖7. 電路#2命令時序示例

器件在/CS上升沿時執行已經加載到每個器件移位寄存器中的命令。第一次執行命令后，所有DAC輸出均刷新。IC1的DAC輸出為零點，IC2的DAC輸出為中點，而IC3的DAC輸出為滿刻度。

第二個命令周期時，執行命令0xE400，IC2的DAC的A和B輸出都進入關斷模式。IC1和IC3由于執行空操作命令而不受影響。第三個命令周期后，IC1的輸出變?yōu)闈M刻度，IC3的輸出變?yōu)榱泓c(diǎn)。而IC2的輸出仍處于關斷模式，其內部輸入寄存器和DAC寄存器數據已被刷新。在最后的命令周期，IC2恢復正常工作模式，所有輸出變?yōu)闈M刻度。

表2. 命令序列示例中，上電后和執行命令后，IC1、IC2、IC3的輸出狀態

?	Analog Output Name	State of Output
		After Power-Up (PU = VDD)	After First Excution	After Second Execution	After Third Execution	After Fourth Execution
IC1	A1	Full scale	Zero scale	Zero scale	Full scale	Full scale
	B1	Full scale	Zero scale	Zero scale	Full scale	Full scale
IC2	A2	Full scale	Midscale	Shutdown	Shutdown	Full scale
	B2	Full scale	Midscale	Shutdown	Shutdown	Full scale
IC3	A3	Full scale	Full scale	Full scale	Zero scale	Zero scale
	B3	Full scale	Full scale	Full scale	Zero scale	Zero scale
