MAX8586+MAX1760組成的USB接口電源供電電路

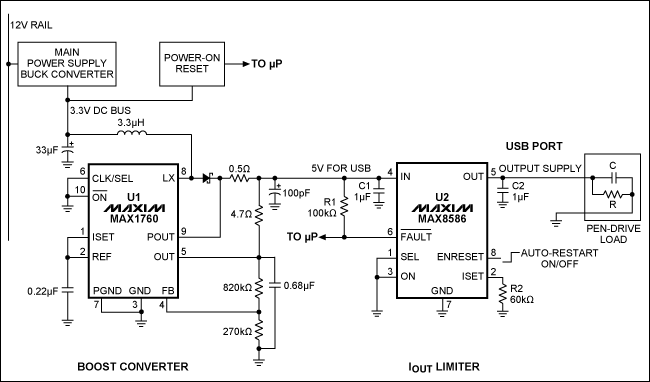

Figure 1. While generating 5V for the USB port, this circuit also limits peak inrush currents at the moment of insertion (at the USB connector), and limits operating current to 500mA as required by the port.

MAX8586+MAX1760組成的USB接口電源供電電路
