由于本系統的硬件平臺是根據實際需要設計的，故必須根據實際的接口對設備驅動進行開發。在VxWorks提供的通用設備驅動的架構上，結合每個具體設備的工作原理和功能，以數據流為中心，在掌握設備與CPU及外接設備的通信方式后，對具體設備的驅動進行逐一開發。設備驅動程序開發完成后，最終形成MPC8548E的板級支持包BSP。硬件設備程序的集成包括如下幾個方面。

　　(1)特殊設備驅動

　　一些特殊設備的驅動程序不在VxWorks配備的標準設備清單中，因此需自行開發，例如PCI線驅動、DDR內存驅動和顯示驅動等。

　　(2)通用設備驅動

　　通用設備的驅動程序可以直接應用VxWorks標準驅動，或在標準驅動的基礎上稍作改動即可，例如鼠標、鍵盤、串口、以太網接口和USB接口等。

　　3.2 應用程序開發

　　首先將車輛顯控系統要完成的任務分解為多個任務：按鍵查詢、界面切換、數據顯示、視頻顯示和參數存儲。應用程序保證各任務按照規定的方式實時完成。PowerPC控制主板軟件結構圖如圖2所示。

?

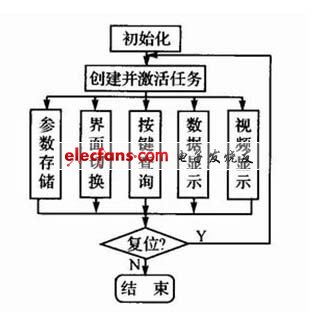

　　圖2 PowerPC控制主板軟件結構圖

　　按鍵查詢：定時查詢是否有鍵按下，如有，則向界面切換、數據顯示、視頻顯示和參數存儲發送消息，完成相應的任務。

　　界面切換：切換到相應界面。

　　數據顯示：顯示車輛控制系統在不同工作模式下的狀態。

　　視頻顯示：切換視頻通道，調節圖像的亮度、對比度，并進行相關操作。

　　參數存儲：根據指令保存參數，或等間隔地將參數保存到緩存。

　　3.2.1 I2C接口控制的軟件實現

　　I2C總線是一種兩線式串行總線，主要應用于微處理器外圍芯片的擴展。它只需兩根線——串行數據線和串行時鐘線，即可實現微處理器與總線上具有I2C總線接口的設備進行數據交換。

　　I2C總線設備以其簡單性和有效性被廣泛使用。車輛顯控系統中用于模擬視頻顯示的視頻解碼器CCX25836就是其中之一。CCX25836的寄存器需要用I2C總線進行配置，系統設計采用FPGA構建了硬件I2C電氣結構，在PowerPC控制主板上用軟件模擬視頻解碼器所需的I2C讀寫流程，設置其寄存器，從而實現視頻通道的切換、亮度和對比度的調整等視頻顯示功能。I2C讀、寫流程如圖3、圖4所示，通過I2C總線設置亮度、對比度的流程如圖5所示。

?

　　圖3 I2C讀流程

?

　　圖4 I2C寫流程

?

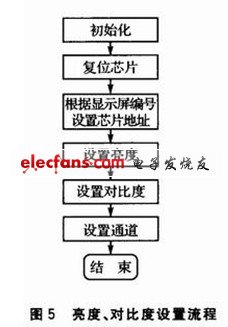

　　圖5 亮度、對比度的流程
