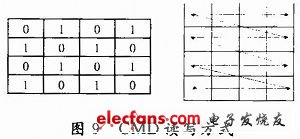

CMD讀寫方式檢測內存單元間的相互干涉。如圖9，首先寫入棋盤數據。然后按照如圖9順序校驗。

?

　　3.5 ROW/COL組合

　　ROW/COL組合測試的對象是內存控制電路。內存單元陣列分為行和列，某一個行地址有效時，對某一個單元進行讀/寫組合的操作，由于內存單元需要定時刷新，這種操作可能對刷新造成影響。ROW/COL組合讀取方式固定某一行，對一個單元進行讀/寫組合操作，驗證刷新的影響。然后對同一行的下一列進行相同的操作。

　　4 測試系統

　　上面討論了用于測試內存的數據和讀取方式。在實際組成的系統中，針對特定的測試對象，兩者總是結合使用的。下面的表1列出了本測試系統測試的項目和相對應使用的數據和讀取方式。

?

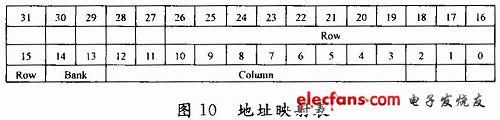

　　前節討論的數據和讀取方式的時候，都是基于動態內存的實際結構，從內存單元矩陣行地址，列地址來分析的。實際應用過程中，內存控制器總是把內存單元矩陣映射成線性連續空間的。不同的芯片組會給出不同的映射方法。圖10是Intel BX 440芯片組的內存行列地址映射(128 MB)。本測試系統測試的時候需要了解硬件的結構，才能有效的找出內存潛在的缺陷。

?

　　測試系統基于嵌入式Linux操作系統，采用命令行方式運行，所有的輸入采用配置文件來設定。下面給出了一個配置文件的例子：

　　在正常和DRAM系統有故障的嵌入式系統下面分別得到了如圖11的檢測結果，從實驗中可以發現有故障的系統在測試過程中某些測試項目無法通過，根據具體的情況就可以大致判斷出故障的原因，這樣就給系統設計者指明了改善系統性能的方向。

　　5 結語

　　本文研究從動態內存的失效模型出發，針對不同的部件可能發生的問題，設計了檢測用的數據和讀取方式，將它們組合起來進行測試，可以更有效地檢測動態內存中潛在的缺陷，具有高的失效類型的覆蓋率。同時，動態內存測試作為嵌入式Linux測試系統的一個子系統得到了國際計算機系統制造商富士通公司的認可。
