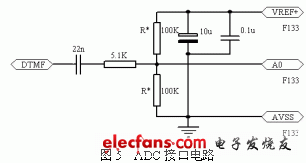

DTMF解碼可以通過計算所接收到的信號在8個既定頻率點的頻譜值來確定是否為有效的DTMF信號及接收到的是哪個號碼。另外，需要通過一系列的有效性檢驗以防止誤判。

FFT可用來計算N點頻率處的頻譜值，但不適合于此處應用。因為它計算了許多不需要的值，計算量太大；而且為保證頻率分辨率，F(xiàn)FT的點數較大。另外，它不能按逐個樣點的方式處理，不利于實時實現。

由于只需要知道8個特定點的頻譜值，采用一種稱為Goertzel算法的DFT算法可以有效地提高計算效率。它相當于一個含兩個極點的IIR濾波器，8個頻點對應各自相匹配的濾波器，其傳遞函數為

然而Goertzel算法還是有一個缺點，那就是它計算的是頻率處的頻譜值，而精確的頻率值通常只能對應某個近似的整數k，為了達到要求的分辨率，就需要較大的樣點數N。改進的方法是：修改傳遞函數，不計算角頻率?處的頻譜值，而計算精確角頻率?處的頻譜值。這樣分辨率能達到數據自然加窗（矩形窗）的分辨率。它的傳遞函數為

改進的Goertzel算法運算步驟如下：
1. 對每個采樣點遞歸計算（n=0,1,…,N）

其初始條件是?

2. 當N個樣點采集并計算完成后，計算8個頻譜值：?

在選定采樣頻率為6Khz基礎上，選取N=86個樣點即可達到所需的頻率分辨率。這對應約15ms信號，可以保證一位號碼能接收到兩個完整的DTMF信號周期。

當8個頻譜值計算出來后，還要進行DTMF有效性檢驗，以判定是否為有效的DTMF信號。有效性檢驗包括以下幾項內容：（1）高、低頻段的最大幅值都必須大于某個門限值，而且二者之和也要大于某個門限值。（2）高、低頻段的最大幅值與各自頻段其它三個幅值相比，其差值必須大于某個門限值。（3）逆向絞度檢驗即低頻段最大幅值不得超過高頻段最大幅值8dB，標準絞度檢驗即高頻段最大幅值不得超過低頻段最大幅值4dB。（4）高、低頻段最大幅值之和與其它6個幅值之和之比，必須大于某個門限值。

若上述檢驗通過，判定當前周期DTMF信號有效，根據頻率組合可確定是對應哪個號碼。但要確認接收到一個有效的號碼，還要滿足兩個條件，一是要有兩個以上連續周期的有效且相同的DTMF信號，以保證信號持續時間，二是前面有足夠的靜音時間，以避免重復識別。

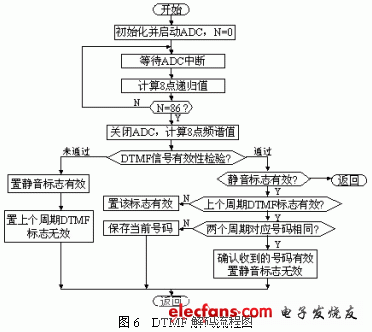

DTMF解碼程序流程圖如圖6所示。

解碼時每次迭代需要八次乘法，由于F133沒有硬件乘法器，要用"移位加"做乘法，因此優化乘法運算將大大提高計算效率。優化從幾個方面考慮：盡量使用寄存器尋址方式，充分利用150ns指令；另外每個頻點的乘數?是固定已知的，因此"移位加"可以不用逐位循環并判斷的方式，而用按位完全展開的方式以省去判斷動作；此外，在前端增加簡單的增益控制可以保證后續運算不發生溢出，省去溢出處理。經過上述優化，實現了DTMF的實時解碼。

結語?該DTMF撥號解碼器方案成本低、性能可靠，已經得到了實際應用。

?
